Störmeldungen

Ein grundlegendes Verständnis des Aufbaus einer Sprinkleranlage ist Voraussetzung für die richtige Interpretation von Meldungen. Das Löschwasser wird aus einem Vorratsbehälter über Pumpen und Alarmventilstationen in das Rohrnetz gefördert; beim Öffnen eines Sprinklerkopfes strömt Wasser aus und löst gleichzeitig Alarmsignale aus. Jede Sprinklergruppe besitzt eine eigene Alarmventilstation, die aus einem Schieberventil und einem Durchflussmesser besteht und bei Auslösung elektrische Kontakte schließt. Diese Stationen dienen auch der Abtrennung einzelner Bereiche nach einer Auslösung; unbefugtes Schließen ist zu verhindern. Das Rohrnetz verteilt das Wasser zu den Sprinklerköpfen und muss druckbeständig sein. Die Wasserversorgung kann über Druckluft‑Wassertanks, Hochbehälter, Stadtwasserleitungen oder Vorratstanks mit Pumpen erfolgen. Feuerlöschpumpen sorgen für den erforderlichen Druck im Netz und werden bei Druckabfall automatisch gestartet. Die gesamte Anlage wird über Überwachungseinrichtungen an die Brandmeldezentrale oder Gebäudeleittechnik angebunden.

DIN EN 12845 und VdS CEA 4001 schreiben vor, dass Hauptabsperrventile überwacht und gegen unbefugtes Schließen gesichert sein müssen. Die Alarmventilstation sitzt zwischen Wasserversorgung und Rohrnetz; ein Abfall des Mindestdrucks öffnet das Ventil und löst über Glocke und Druckschalter eine Meldung aus. Ist das Ventil geschlossen, wird der Löschwasserfluss unterbrochen und die Löschbereitschaft unmittelbar beeinträchtigt.

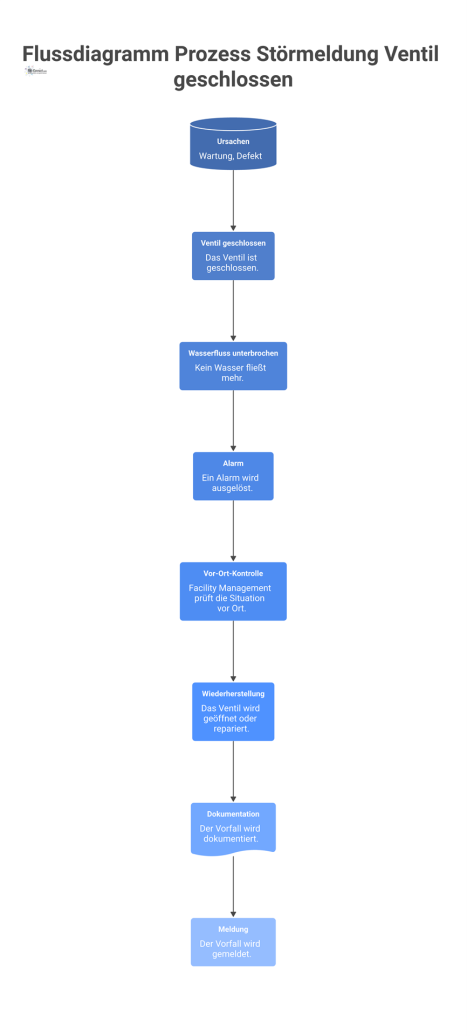

Das ungeplante Schließen eines Hauptventils kann verschiedene Ursachen haben. Wartungsarbeiten ohne Rückmeldung führen häufig zu unbeabsichtigten Abschaltungen. Unbefugte Manipulation durch Dritte stellt ein Sicherheitsrisiko dar. Nach Prüfungen kann eine Fehlstellung der Armatur bestehen bleiben, wenn der Arbeitsprozess unzureichend strukturiert ist. Defekte Endlagenschalter oder Überwachungsleitungen können ebenfalls zu Fehlmeldungen führen. Diese Ursachen sind im Facility Management zu bewerten: organisatorische Defizite sind intern zu beheben, technische Defekte erfordern die Beauftragung von Fachpersonal.

Ein geschlossenes Ventil kann den Löschwasserstrom vollständig unterbrechen oder Teilbereiche außer Betrieb setzen. Dadurch wird das Brandschutzkonzept verletzt, und es können versicherungsrechtliche Konsequenzen drohen. In versicherten Anlagen verlangen VdS‑Richtlinien, dass die Redundanz der Wasserversorgung und der Pumpen intakt bleibt; eine ungeplante Absperrung gefährdet diesen Anspruch.

• Sofortige Vor‑Ort‑Kontrolle: Nach Eingang der Störmeldung muss der verantwortliche Sprinklerwart oder Facility Manager die betroffene Alarmventilstation aufsuchen und den Zustand der Armatur prüfen.

• Wiederherstellung der Betriebsbereitschaft: Ist das Ventil geschlossen, wird es entsprechend den Herstellervorgaben geöffnet und gesichert; bei technischen Defekten wird eine Fachfirma beauftragt.

• Dokumentation im Betriebsbuch: Jede Störung und die durchgeführten Maßnahmen werden im Betriebsbuch oder elektronischen Wartungsprotokoll festgehalten, um die Nachweispflicht zu erfüllen.

• Meldung an den Brandschutzbeauftragten: Der Vorfall wird dem Brandschutzbeauftragten und ggf. dem Versicherer gemeldet. Dieser bewertet die Auswirkungen auf das Brandschutzkonzept und legt Kompensationsmaßnahmen fest.

• Bewertung von Kompensationsmaßnahmen: Bei längerer Beeinträchtigung müssen Brandwachen, Nutzungseinschränkungen oder Ersatzmaßnahmen organisiert werden, bis die Anlage wieder voll funktionsfähig ist.

DIN EN 12845 fordert eine dauerhaft ausreichende Druck‑ und Wasserversorgung; Druckabfälle unter die festgelegten Mindestwerte gelten als sicherheitsrelevant. Der Druck im Rohrnetz wird über Manometer überwacht. Druckabfälle lösen eine Störmeldung aus, die an die Brandmeldezentrale und die Gebäudeleittechnik weitergeleitet wird; sie dürfen nicht ignoriert werden.

Niedriger Druck im Sprinklernetz kann unterschiedliche technische Hintergründe haben. Undichtigkeiten im Rohrnetz führen zu Wasserverlust; bei Alterung oder Korrosion können Leckagen auftreten. Leckagen in der Alarmventilstation führen ebenfalls zu Druckabsenkungen. Ausfälle der Druckhaltung (sogenannte Jockey‑Pumpen oder Druckluftkompressoren) verursachen einen schleichenden Druckverlust. Probleme in der Wasserversorgung – etwa unzureichender Behälterfüllstand oder ausgefallene Nachspeisepumpen – verringern den verfügbaren Wasservorrat. Schließlich kann eine Pumpenstörung den benötigten Druck nicht mehr bereitstellen. Diese Ursachen sind systematisch zu prüfen und zu dokumentieren.

Ein dauerhaft niedriger Druck kann dazu führen, dass Sprinklerköpfe nicht ordnungsgemäß auslösen, weil der Auslösedruck nicht erreicht wird. Es droht eine Unterschreitung der erforderlichen Löschwassermenge und damit eine Verletzung der Genehmigungsauflagen. Insbesondere bei teilgedeckten Industrieanlagen kann die Feuerlöschpumpe beim Druckausfall mehrfach starten, was zu Verschleiß führt. Kompensationsmaßnahmen wie Brandwachen müssen erwogen werden, bis die Ursache behoben ist.

Feuerlöschpumpen gewährleisten die hydraulische Leistungsfähigkeit der Sprinkleranlage. Sie werden bei Druckabfall im Netz gestartet und müssen einen ausreichenden Förderstrom liefern. Eine Störung der Pumpe ist deshalb eine kritische Beeinträchtigung des Brandschutzes. VdS CEA 4001 schreibt wöchentliche Probeläufe vor, bei denen die Pumpe automatisch und manuell gestartet wird, um ihre Funktion zu überprüfen. Zudem ist die Energieversorgung zu überwachen und bei Hochrisikoanlagen eine redundante Auslegung (z. B. Zweitpumpe oder externe Löschwassereinspeisung) zu gewährleisten.

Störungen an Feuerlöschpumpen können verschiedene Kategorien betreffen. Herstellerhandbücher für Sprinklerpumpensteuerungen zeigen, dass Fehlermeldungen häufig auf die Energieversorgung, die Kommunikation der Steuerung und die mechanische Einheit zurückzuführen sind.

• Elektrische Störungen: Ausfall der Versorgungsspannung oder von Ladegeräten, defekte Sicherungen oder Unterspannung der Starterbatterien. Solche Störungen verhindern den Start des Motors oder die Versorgung der Steuerung.

• Steuerungs- und Kommunikationsfehler: Unterbrochene Bus‑Kommunikation zwischen Steuergerät, Ladegeräten und Bedieneinheiten führen zu Fehlercodes; Datenübertragungsstörungen erfordern die Prüfung von Leitungen und Anschlüssen.

• Dieselantrieb und Betriebsstoffe: Bei dieselbetriebenen Pumpen führen Treibstoffmangel oder ein defektes Heizungs‑Thermostat zu Fehlermeldungen; ein niedriger Öldruck oder Übertemperatur des Motors weist auf technische Probleme im Antrieb hin.

• Mechanische Defekte: Fehler im Anlasser (Anlassritzel nicht eingekoppelt oder unterbrochen), gerissene Keilriemen oder andere mechanische Schäden verhindern die Drehzahlaufnahme. Solche Defekte erfordern den Austausch von Komponenten und die Instandsetzung durch qualifiziertes Fachpersonal.

Die Richtlinie VdS CEA 4001 verlangt wöchentliche Funktionsprüfungen der Feuerlöschpumpen. Dabei wird geprüft, ob die automatische Startfunktion bei Druckabfall funktioniert und ob der Pumpenmotor ordnungsgemäß anläuft. Die Energieversorgung der Pumpen – etwa durch zwei voneinander unabhängige Batterien bei Dieselaggregaten – muss überwacht werden. Für Hochrisikoanlagen fordert VdS eine redundante Auslegung der Wasserversorgung; bei Ausfall einer Pumpe soll die zweite Pumpe die Löschbereitschaft aufrechterhalten. Andere Normen wie DIN EN 12845 enthalten keine konkreten Redundanzanforderungen; die Planung muss daher im Brandschutzkonzept berücksichtigt werden.

• Sofortige Alarmbewertung: Der Eingang einer Pumpenstörung erfordert eine unmittelbare Bewertung durch den Sprinklerwart oder Facility Manager, um die Dringlichkeit zu bestimmen.

• Prüfung von Haupt‑ und Ersatzpumpe: Vor Ort wird kontrolliert, ob die Hauptpumpe ordnungsgemäß gestartet ist und die geforderte Förderleistung erbringt; ggf. wird die Ersatzpumpe zugeschaltet. Bei Dieselaggregaten werden Treibstoff‑, Öl‑ und Kühlwasserstand geprüft.

• Kontrolle der Energieversorgung: Überprüfung der Stromversorgung, Batterien und Schaltsicherungen sowie der Kommunikationsverbindungen der Steuerung; bei elektrischem Ausfall wird die Notstromversorgung geprüft.

• Einschaltung einer Fachfirma: Mechanische oder steuerungstechnische Defekte dürfen nur von qualifiziertem Fachpersonal behoben werden. Der Hersteller oder eine zertifizierte Wartungsfirma wird beauftragt.

• Dokumentierte Wiederinbetriebnahme: Nach Behebung der Störung wird ein Probelauf durchgeführt, das Ergebnis im Betriebsbuch dokumentiert und an den Brandschutzbeauftragten sowie den Versicherer gemeldet.

Die Einbindung der Sprinkleranlage in das Organisationssystem des Facility Managements ist entscheidend für die wirksame Behandlung von Störmeldungen.

Bei vielen Landesregelungen ist ein speziell ausgebildeter Sprinklerwart verpflichtend. Er führt regelmäßige Sichtkontrollen und Funktionsprüfungen der Pumpen, Alarmgeräte, Ventile, Druckanzeigen und Wasservorräte durch, um Störungen frühzeitig zu erkennen und die Einsatzbereitschaft sicherzustellen.

Eine revisionssichere Dokumentation ist Bestandteil der Betreiberpflicht. Das Betriebsbuch nach VdS dient zur Erfassung aller Störmeldungen, Prüfungen und Wartungsarbeiten. Wartungsnachweise und Prüfprotokolle müssen vollständig und nachvollziehbar sein; sie können von Behörden, Versicherern oder Sachverständigen eingesehen werden. Störungs‑ und Eskalationsprotokolle dokumentieren Ursache, Maßnahmen und Kompensationsentscheidungen. Die lückenlose Nachweisführung schützt den Betreiber im Haftungsfall und dient der kontinuierlichen Verbesserung des Anlagenbetriebs.

Störungen an Sprinkleranlagen können über den Brandschutz hinausgehende Auswirkungen haben. Neben dem erhöhten Brandrisiko drohen Nutzungs­einschränkungen, die Einstellung bestimmter Betriebsbereiche und möglicherweise Produktions‑ oder Dienstleistungsunterbrechungen. Versicherungsauflagen können temporäre Abschaltungen einzelner Bereiche oder zusätzliche Sicherungsmaßnahmen verlangen. Eine enge Verzahnung von Facility Management, Brandschutzbeauftragtem und Business‑Continuity‑Management ist erforderlich, um Risiken zu bewerten und angemessene Notfallpläne zu entwickeln.

Bei unvermeidlichen Abschaltungen oder länger andauernden Störungen müssen Kompensationsmaßnahmen organisiert werden. Dazu gehören Brandwachen, die Überwachung gefährdeter Bereiche durch unterwiesene Personen, sowie die Einschränkung oder Anpassung der Nutzung. In Abstimmung mit dem Brandschutzkonzept und dem Versicherer kann eine temporäre Außerbetriebnahme einzelner Abschnitte festgelegt werden. Diese Maßnahmen sind schriftlich zu dokumentieren und regelmäßig zu überprüfen.
