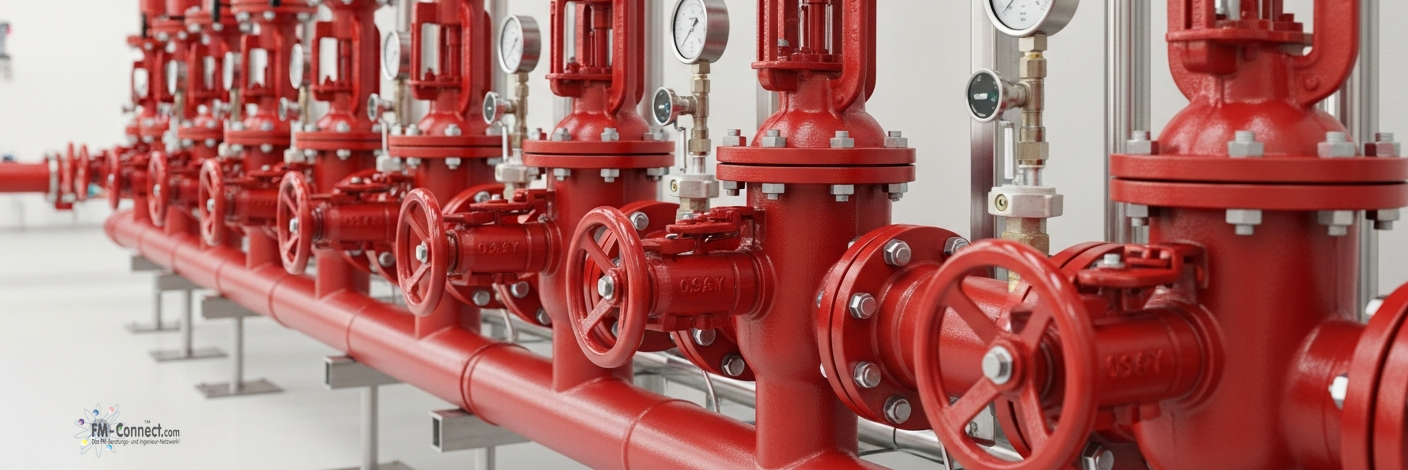

Absperrarmaturen je Zone

Zonenbezogene Absperrarmaturen dienen dem gezielten Abschalten einzelner Leitungsabschnitte für Wartungs‑, Prüf‑ oder Störungsarbeiten. Im Normalzustand sind sie geöffnet und verriegelt, sodass unbeabsichtigtes Schließen verhindert wird und die Überwachungseinrichtung diesen Zustand kontrollieren kann. Bei genehmigten Wartungsarbeiten dürfen die Armaturen nach Freigabe geschlossen werden; dieser Betriebszustand wird überwacht und dokumentiert, und es müssen Umgehungsleitungen oder Redundanzen vorhanden sein, um den Brandschutz im restlichen Netz sicherzustellen. Zwischenstellungen sind unzulässig, da gemäß VdS 2100‑08 die Betätigung selbsthemmend sein muss und mindestens fünf Umdrehungen zwischen den Endlagen erforderlich sind. Dadurch wird verhindert, dass die Armatur unbeabsichtigt in einer Zwischenposition stehenbleibt.

Um die Verfügbarkeit sicherzustellen, verlangt VdS 2091, dass alle für die Wasserabgabe wichtigen Ventile regelmäßig betätigt, anschließend wieder auf „offen” gestellt und gesichert werden. Die Anlage sollte so geplant sein, dass Redundanzen (z. B. Ringleitung oder Bypass) verfügbar sind. Abschaltungen sind auf den betroffenen Abschnitt zu beschränken; andere Zonen müssen unter Druck bleiben. Der Betreiber darf eine geplante Abschaltung nur durchführen, wenn keine Brandgefahr besteht und die Feuerwehreinsatzkräfte informiert sind. Nach einem Brand darf die Wasserversorgung erst auf Anweisung der Feuerwehr abgeschaltet werden.

Absperrarmaturen müssen mit Endlagenschaltern oder Überwachungsschaltern ausgestattet sein, die den Schaltzustand (offen/geschlossen) an die Brandmeldezentrale oder Gebäudeleittechnik melden. VdS CEA 4001 schreibt vor, dass alle Haupt- und Nebenabsperrventile wöchentlich auf die richtige Stellung kontrolliert werden. Kombinierte Durchfluss- und Prüfarmaturen (z. B. FlowControl‑Ventile) dienen der Zonierung und verfügen über Prüfeinrichtungen, die eine periodische Testauslösung ermöglichen, ohne Wasser auszutreten. Die Testeinrichtungen müssen ohne Hilfsmittel erreichbar und gegen unbeabsichtigte Betätigung gesichert sein. Überwachungsschalter an Schieber- oder Klappenventilen übertragen Störmeldungen bei unzulässigem Schließen.

• Schieberventile: besitzen eine hochfahrende Spindel und einen keilförmigen Schieber. VdS‑geprüfte Schieberventile bestehen aus duktilem Gusseisen (GJS) mit Epoxidharzbeschichtung und weisen eine EPDM‑ummantelte Absperrklappe und korrosionsbeständige Gewinde auf. Das Ventil zeigt über eine Steigspindel den Öffnungsgrad an und kann mittels Schaltkontakt überwacht werden.

• Klappenventile: sind kompakter, haben eine drehbare Scheibe und eignen sich für enge Einbausituationen. VdS‑zertifizierte Klappenventile bestehen aus duktilem Gusseisen; die Dichtung ist aus NBR/EPDM und die Scheibe hat ein Edelstahlgewinde. Sie werden mit grooved‑End‑Anschlüssen (EN 1092‑2) geliefert und besitzen einen elektrischen Überwachungsschalter.

• Kombinierte Durchfluss- und Prüfventile: vereinen Absperrarmatur, Durchflussmessung und Testeinrichtung. Das EuroSprinkler‑FlowControl‑Ventil dient zum Unterteilen von Netzen in Zonen und ist für Personenschutzbereiche (VdS CEA 4001 Anhang F) sowie Hochhäuser (Anhänge D und E) zugelassen. Es ist nur für Nassanlagen geeignet und darf nur in vorgeschriebener Position installiert werden: vertikal (Pumpenseite oben) oder horizontal mit nach unten zeigender Wippe

VdS 2100‑08 verlangt, dass Schieber und Dichtungsflächen aus korrosionsbeständigen Metallen bestehen; bewegliche Teile benötigen ausreichendes Spiel, und der Schmelzpunkt des Materials muss über 800 °C liegen. Schieberventile weisen meist eine Druckstufe PN 16 (zulässiger Betriebsdruck bis 16 bar) auf. Die Gehäuse erhalten eine Epoxidharzbeschichtung zum Korrosionsschutz. Klappenventile nach VdS dürfen bis 17 bar betrieben werden und sind ebenfalls epoxy-beschichtet. Bei kombinierten Ventilen gelten die maximalen Betriebsdrücke gemäß Herstellerangabe; sie sind in das Gesamtsystem entsprechend zu integrieren.

Die Einbauvorschriften verlangen, dass Absperrarmaturen so montiert werden, dass sie leicht zugänglich und bedienbar sind. Für FlowControl‑Ventile ist eine strikte Orientierung vorgeschrieben: vertikale Einbaulage (Pumpenzulauf oben, Ablauf unten) oder horizontal mit der Prüfeinrichtung nach unten; falsche Einbaulagen (schräg, über Kopf) sind unzulässig. Schieber- und Klappenventile müssen so installiert werden, dass die Anzeige der Stellung sichtbar ist und der Überwachungsschalter leicht erreichbar ist. Platzbedarf für Handrad und Betätigung ist einzuplanen. Wartungsbereiche müssen ausreichend beleuchtet und dauerhaft zugänglich sein.

Eine Sprinklerzone ist gemäß VdS CEA 4001 ein Anlagenabschnitt mit eigener Alarmventilstation oder Durchflussüberwachung und einer überwachten Absperrarmatur. Die Zoneneinteilung basiert auf der Nutzung, dem Brandabschnitt, dem Geschoss oder der Risikoklasse. In Hochhäusern dürfen Zonen laut länderspezifischen Vorschriften häufig nur ein Geschoss und eine begrenzte Anzahl von Sprinklern umfassen (beispielsweise maximal 250 Sprinkler in den Schweizer GVZ-Richtlinien). Ziel ist, im Brandfall die Meldung klar einem Bereich zuordnen und im Wartungsfall die Unterbrechung begrenzen zu können.

Die Armaturen sind nahe der Abzweigung zu platzieren, um eine eindeutige Zuordnung zur Zone zu gewährleisten. Sie dürfen nicht in Flucht- und Rettungswegen behindern und müssen vor Beschädigungen geschützt sein. Die VdS‑Richtlinien fordern, dass im Planungsdokument alle Nebenabsperr- und Entleerungsventile mit Lage und Größe verzeichnet werden. Im Hochhausbereich verlangen einige Landesvorschriften, dass jeder Stockwerksabgang eine eigene Absperrarmatur erhält. Zudem muss hinter jedem Durchflussmelder eine Prüfeinrichtung und eine Entleerungsarmatur installiert sein.

Die Kennzeichnung ist entscheidend für Bedienung und Haftung. VdS CEA 4001 schreibt vor, dass Haupt- und Nebensperrventile mit dauerhaften Schildern zu kennzeichnen sind, die die Aufschrift „SPRINKLER-SCHIEBER [ZONE X] – Bei Brand nicht schließen” oder sinngemäß tragen; Größe, Farbe und Montageort sind vorgegeben. Die Schilder sind in Anlagendokumentationen (Bestandspläne) zuzuordnen und müssen mit der Nummerierung der Zonen übereinstimmen. Betriebe verwenden häufig Farbcodierungen und eindeutige Bezeichnungen zur schnellen Identifikation. An Türen zu den Armaturenräumen sind zusätzliche Hinweisschilder anzubringen.

Eine Zone darf nur aus klar definierten Gründen geschlossen werden. Regelmäßige Wartungen und Prüfungen erfordern das Sperren, Entleeren oder Testen eines Abschnitts; vor dem Schließen der Armatur muss sichergestellt sein, dass keine Brandgefahr besteht und zuständige Stellen wie Feuerwehr, Sicherheitsdienst und Versicherer informiert sind. Auch die Beseitigung von Störungen oder die Instandsetzung, etwa bei Leckagen oder beim Austausch von Komponenten, erfordern eine kontrollierte Abschaltung. Schließlich dürfen Abschaltungen nach einem Brand nur auf Anordnung der Feuerwehr erfolgen, wenn alle Feuer vollständig gelöscht sind; eigenmächtiges Schließen ist untersagt.

Im FM‑Betrieb sind klare Zuständigkeiten zu definieren. Der Betreiber beziehungsweise Facility Manager plant Wartungen, genehmigt Abschaltungen, benachrichtigt die Beteiligten und sorgt für eine vollständige Dokumentation. Er überwacht, dass alle Armaturen im Normalbetrieb geöffnet und verriegelt sind, und überprüft wöchentlich Stellung und Sicherung der Absperrventile entsprechend den VdS‑Vorgaben. Die sachkundige Wartungsfirma führt Arbeiten gemäß den VdS‑ und DIN‑Vorschriften durch, stellt bei Bedarf Bypassleitungen bereit und dokumentiert Betätigungen, Sperrzeiten und Prüfergebnisse. Der Brandschutzbeauftragte koordiniert die Kommunikation mit der Feuerwehr und achtet auf die Einhaltung des Brandschutzkonzepts.

Die Wiederinbetriebnahme erfolgt schrittweise. Zunächst wird visuell kontrolliert, ob die Arbeiten abgeschlossen sind, die Leitungen dicht sind und alle Sprinkler montiert wurden. Anschließend wird die Armatur langsam geöffnet, um Druckschläge zu vermeiden; bei Schieberventilen dauert dieser Vorgang mindestens zehn Sekunden. Danach wird die Armatur in offener Stellung gegen unbefugtes Schließen verriegelt und der Endlagenschalter geprüft. Im nächsten Schritt füllt man die betroffenen Leitungen und entlüftet sie, indem die Entlüftungsventile geöffnet werden. Anschließend folgt eine Funktionsprüfung der Überwachungseinrichtungen und der Alarmventilstation; die Ergebnisse werden dokumentiert. Abschließend erhalten Feuerwehr, Versicherer und Betreiber eine Mitteilung über die Wiederinbetriebnahme.

Wöchentlich sind laut VdS CEA 4001 der Druck der Wasservorräte und die Stellung aller Haupt- und Nebenabsperrventile zu kontrollieren. Quartalsweise müssen laut VdS 2091 alle Absperrarmaturen, die den Wasserfluss zu Sprinklern steuern, betätigt und wieder auf „offen” gestellt werden, um Funktionssicherheit zu gewährleisten. Überwachungsschalter liefern Störmeldungen an die Brandmeldezentrale. Bei Fehlermeldungen muss sofort reagiert werden.

Die Dokumente müssen revisionssicher archiviert werden und stehen als Nachweis gegenüber Behörden, Sachverständigen und Versicherern bereit. Änderungen (z. B. Austausch eines Ventils) sind umgehend in die Bestandspläne einzuarbeiten.

Werden Zonenabsperrarmaturen nach Wartung nicht wieder geöffnet oder unbeabsichtigt geschlossen, ist die Löschwasserversorgung unterbrochen. VdS 2091 weist darauf hin, dass Hauptabsperrventile stets offen und gegen unbefugte Betätigung gesichert sein müssen. Fehlstellungen können schwerwiegende Haftungs- und Versicherungsfolgen haben und im Brandfall zur Schadensausweitung führen. Regelmäßige Prüfungen und der Einsatz von Überwachungsschaltern sind zwingend.

Fehlende oder unklare Kennzeichnung erschwert die eindeutige Identifikation der Armatur, insbesondere bei Störungen oder in Audits. VdS CEA 4001 fordert Schilder mit festgelegtem Text und Abmessungen. Fehlende Dokumentation zu Sperrzeiten und Freigaben kann zu behördlichen Beanstandungen und Versicherungsproblemen führen. Eine lückenlose Protokollierung ist daher Teil der Qualitätssicherung.

Zonenbezogene Absperrarmaturen spielen eine zentrale Rolle bei Brandschutzbegehungen, Sachverständigenprüfungen und Versicherungsabnahmen. Sachverständige kontrollieren u. a. die korrekte Einteilung der Zonen, die Lage der Armaturen, die Kennzeichnung, die Überwachungseinrichtung und die Protokollierung von Eingriffen. Behörden und Versicherer erwarten, dass VdS‑ und DIN‑Anforderungen eingehalten werden und dass eine ordnungsgemäße Betriebsorganisation vorliegt. Bei Audits dienen Wartungsprotokolle und Freigabeaufzeichnungen als Nachweis für die geforderte Sorgfalt. Abweichungen können zu Auflagen, höheren Versicherungsprämien oder im Schadensfall zu Regressforderungen führen.
