Blockierte Sprinkler

Sprinklerköpfe sind auf festgelegte Ansprechtemperaturen ausgelegt (typisch 68 °C, Kennfarbe Rot). Gemäß DIN EN 12259‑1 wird die Auslösung durch die Erwärmung des Glasfässchens oder andere Öffnungsmechanismen erreicht. Damit der Sprinkler rechtzeitig auslöst, muss die aufsteigende Brandwärme ungehindert zum Sprinkler gelangen. VdS 2377 macht deutlich, dass in hohen Räumen oder bei langsam anlaufenden Bränden das Öffnen der Sprinkler verzögert wird, was zu hohen Brandschäden führen kann. Großflächige Abdeckungen erzeugen Abschattungen, weshalb unter solchen Hindernissen zusätzliche Sprinkler vorzusehen sind. Außerdem können abgehängte Decken, Dämmplatten oder dichte Einbauten einen Wärmestau verursachen. EN 12259‑1 führt zu diesem Zweck den Response‑Time‑Index (RTI) ein: Spezial‑Sprinkler mit niedrigen RTI‑Werten (<50) lösen besonders schnell aus, z. B. Regalsprinkler, während Standard‑Sprinkler höhere RTI‑Werte besitzen.

Für eine wirksame Löschwirkung müssen Sprinkler das Brandobjekt mit einer ausreichenden Wassermenge benetzen. DIN EN 12845 und VdS CEA 4001 schreiben vor, dass pro Sprinkler maximal 9 oder 12 m² Fläche geschützt werden dürfen; der Abstand zur Wand sollte etwa 2 m nicht überschreiten, und die Distanz zwischen zwei Sprinklern liegt bei rund 4 m. Außerdem ist ein vertikaler Freiraum zwischen Sprinklerebene und oberster Lagerkante vorgesehen: mindestens 0,5 m nach VdS 2092 bzw. 1 m nach VdS CEA 4001, um eine gleichmäßige Wasserverteilung sicherzustellen. Die Wasserverteilung hängt auch vom Typ des Sprinklers ab: Regalsprinkler, ESFR‑ und CMSA‑Sprinkler besitzen unterschiedliche K‑Faktoren und Sprühbilder. Ein ungehinderter Sprühkegel ist Voraussetzung; große Hindernisse wie Lüftungskanäle oder massive Regalböden erfordern zusätzliche Düsen. Hindernisse verändern die Sprühcharakteristik insgesamt: überbreite Unterzüge oder technische Installationen können den Wasserstrahl abschneiden. In solchen Situationen müssen Sprinkler unter dem Hindernis installiert oder in jedem Feld zusätzliche Sprinkler vorgesehen werden.

In Lagerbereichen gelten strenge Abstandsregeln. Die Brandschutzrichtlinie VdS 2092 verlangt einen Mindestabstand von 0,5 m zwischen der Oberkante des Lagerguts und der Sprinklerebene; VdS CEA 4001 erhöht diesen Abstand auf 1 m. Bei Hochregallagern müssen Regalsprinkler eingeplant werden, wenn die Regalböden das Durchströmen des Wassers zu stark beeinträchtigen. Die Industriebaurichtlinie fordert ab 7,5 m Lagerguthöhe eine automatische Feuerlöschanlage, ab 9 m/12 m zusätzliche Maßnahmen.

Bei Veränderungen der Lagerart (z. B. Umstellung auf Kunststoffbehälter oder veränderte Verpackungsmaterialien) sollte eine Gefährdungsbeurteilung durchgeführt und das Sprinklerkonzept angepasst werden, da Nutzungsänderungen die Wirksamkeit der Anlage einschränken können.

Zwischenräume oberhalb von Unterdecken dürfen nicht unbeaufsprucht bleiben. Gemäß DIN EN 12845 und VdS müssen in abgehängten Decken zusätzliche Sprinklerebenen installiert werden, wenn sich brennbare Lasten ansammeln können oder Leitungsführungen die Wasserverteilung beeinträchtigen. Die Prüfanweisung von FM‑Connect weist darauf hin, dass bei großen Deckenleuchten (Panelleuchten) ein Abstand von mindestens 0,5 m zu Sprinklern einzuhalten ist und dass Klimageräte oder Lüftungsauslässe einen Abstand von etwa 1,5 m benötigen, damit die Luftströmung den Sprühkegel nicht wegdrückt. Teilabschottungen durch untergehängte Deckensegel dürfen den Sprinklerstrahl nicht abschirmen; bei geschlossenen Deckenflächen sind zusätzliche Sprinkler erforderlich.

Verschiedene technische Einbauten können den Sprinklerschutz erheblich beeinträchtigen. Große Lüftungskanäle oder Kabelbahnen direkt unter der Decke blockieren den Wasserstrahl. Hindernisse, die breiter als 1 m sind, erfordern zusätzliche Sprinkler auf der Rückseite; liegen Kanäle dichter am Sprinkler, müssen diese tiefer abgehängt oder seitlich versetzt werden, und die Höhenangaben in den Plänen sind entsprechend anzupassen. Deckeneinbauten wie großformatige Leuchten, Lautsprecher oder Lüftungsgeräte beeinflussen die Wasserverteilung ebenfalls. Für sie ist ein Mindestabstand von 0,5 m zu den Sprinklerköpfen einzuhalten, bei Luftauslässen sollte der Abstand 1,5 m betragen. In Produktionsbereichen können breite Förderanlagen, Wartungsbühnen oder Kranbahnen den Sprühkegel abschirmen; die Prüfanweisung fordert deshalb, dass Sprinkler sowohl unter als auch über solchen Konstruktionen installiert werden, wenn dort brennbare Lasten vorhanden sind.

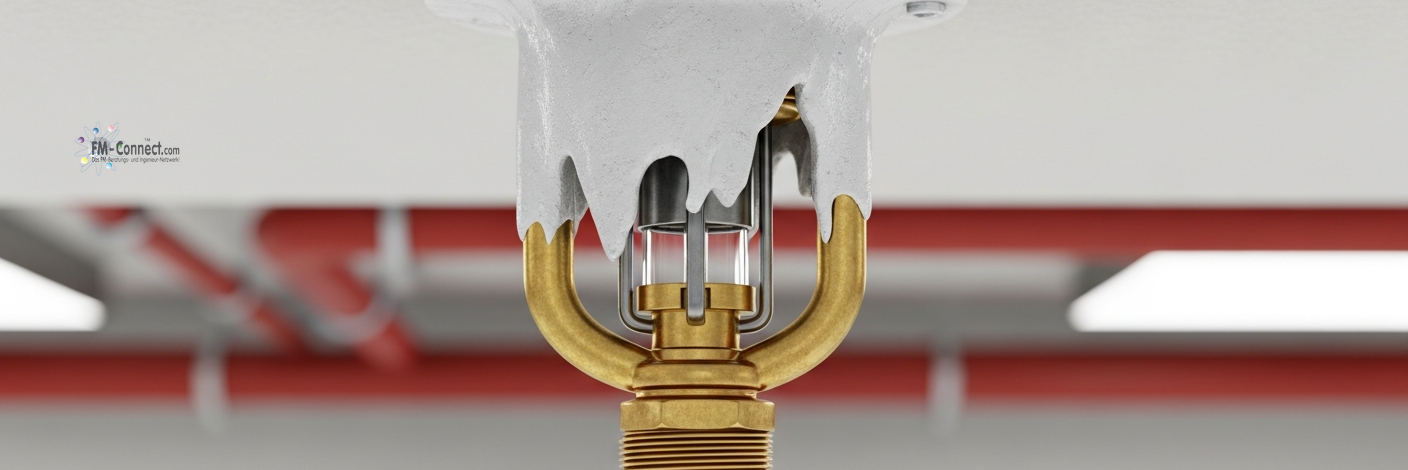

Schutzkappen oder Staubschutzfolien dürfen nur während der Bauphase verwendet werden. Werden Sprinkler im Betrieb dauerhaft mit Kappen, Folien oder ästhetischen Verkleidungen bedeckt, gilt dies als schwere Funktionsbeeinträchtigung. Das VdS‑Merkblatt 2377 warnt ausdrücklich, dass großflächige Abdeckungen oder gekapselte Systeme den Brandherd für die Decken-Sprinkler abschirmen, was eine größere Brandausbreitung und mögliche Überforderung der Sprinkleranlage verursacht; zusätzliche Sprinkler unter dem Hindernis sind erforderlich. Manipulationen wie Anstrich, Abhängen von Gegenständen oder das Verwenden von Sprinklerköpfen als Aufhängung sind unzulässig und müssen unterbunden werden.

Ein Hindernis ist jede bauliche oder nutzungsbedingte Einrichtung, die den konvektiven Wärmefluss zum Sprinkler oder die Wasserverteilung vom Sprinkler zum Brandherd stört. DIN EN 12845 und VdS CEA 4001 unterscheiden kleine und große Hindernisse anhand geometrischer Kriterien. Maßgeblich ist die Breite: Bauteile oberhalb der Sprinkerebene mit einer Breite von mehr als 1 m gelten als große Hindernisse und erfordern zusätzliche Düsen auf der Rückseite, während schmale Träger oder Leitungen von 0,3–0,6 m Breite als kleine Hindernisse betrachtet werden, sofern sie außerhalb des Sprühkegels liegen und den Wasserstrahl nicht wesentlich beeinträchtigen. Auch Abstand und Höhe spielen eine Rolle: Elemente innerhalb von etwa 0,5 m über oder unter der Sprinkerebene beeinflussen die freie Konvektion besonders; bei dicht an der Decke verlaufenden Lüftungskanälen muss der Sprinkler daher tiefer gesetzt oder seitlich versetzt werden. Schließlich ist die Form des Hindernisses zu beachten: Flächige Abdeckungen, Zwischendecken oder verkleidete Bauteile sind kritischer als filigrane Elemente, während Gitterrostbühnen als weniger problematisch gelten, sofern die Durchströmung gewährleistet bleibt.

Die folgende Übersicht fasst wesentliche Grundanforderungen zusammen. Maßangaben sind abhängig von der Gefährdungsklasse und vom Sprinklertyp und müssen im Einzelfall anhand der Normen und Herstellerunterlagen verifiziert werden.

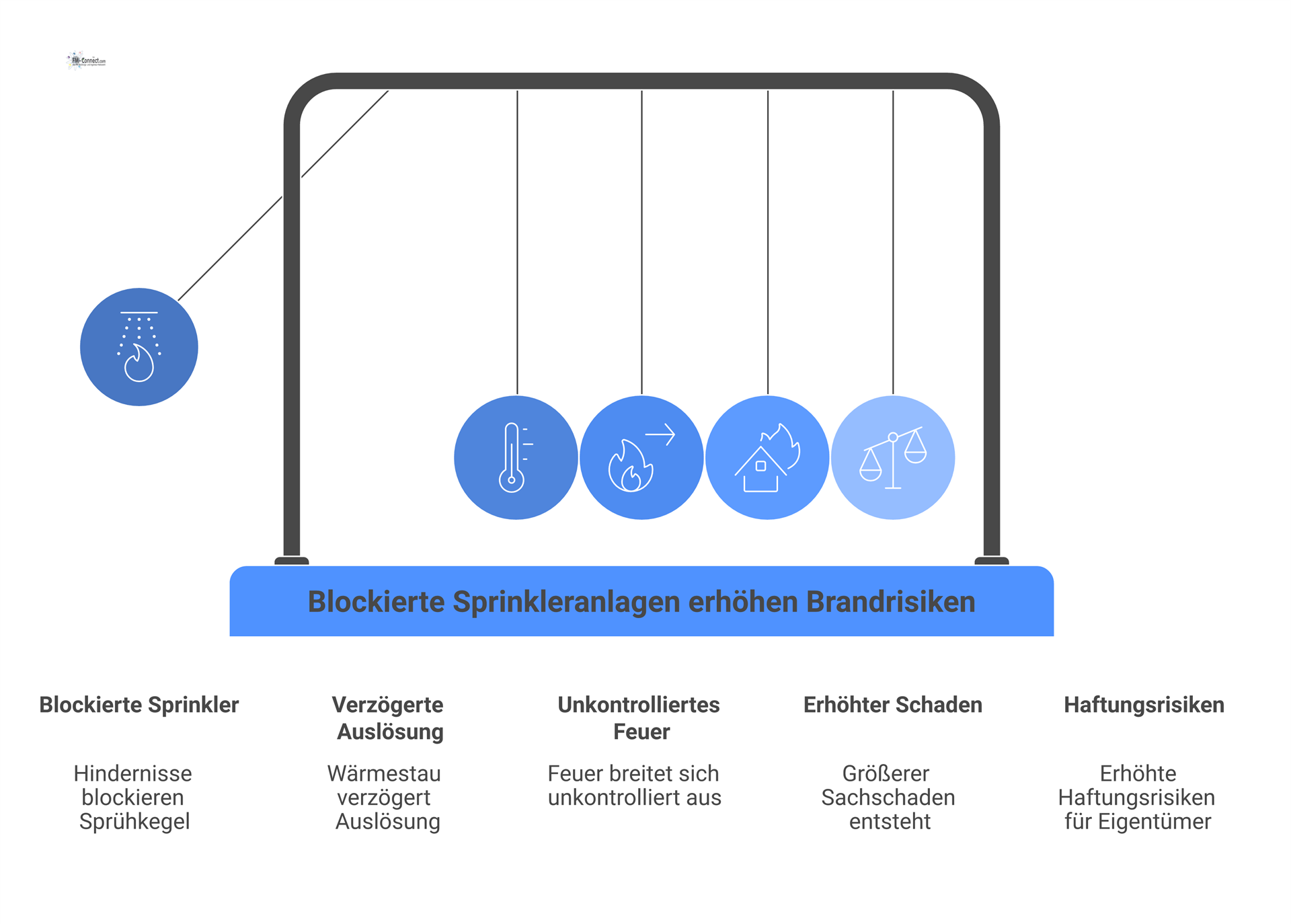

Werden Sprinkler abgeschattet, erreicht die aufsteigende Brandluft den Sprinkler verspätet. VdS 2377 betont, dass hohe Räume oder abgeschirmte Brandabschnitte zu verzögerten Auslösungen führen; der Brandschaden steigt, weil der Brand länger unkontrolliert brennt. Wärmestau unter abgehängten Decken oder in Zwischendecken kann zu Fehlalarmen oder Fehlauslösungen führen. Facility Manager müssen daher Wärmestauquellen identifizieren und beseitigen.

Großflächige Abdeckungen, Regalböden ohne Durchflussöffnungen oder breite Lüftungskanäle verhindern, dass das Löschwasser den Brandherd erreicht. VdS 2377 weist darauf hin, dass bei verdecktem Brandherd der Sprinklerstrahl nicht wirksam ist und zusätzliche Sprinkler unter dem Hindernis oder ergänzende Löschanlagen erforderlich sind. Ungehinderte Bereiche können entstehen, wenn Hindernisse den Sprühkegel teilen; dadurch wird die Bemessungsfläche überschritten und die Anlage verliert ihre Wirksamkeit. In Regalanlagen sind daher Regalsprinkler, freigehaltene Regalgassen und wasserdurchlässige Lagerböden zu verwenden.

Die Nichtbeachtung anerkannter Regeln der Technik (DIN EN 12845, VdS CEA 4001) führt zu Organisationsverschulden des Betreibers. Blockierte Sprinkler gefährden Personen und Sachwerte und können den Versicherungsstatus beeinträchtigen. Versicherer verlangen oft eine turnusmäßige Abnahme und Funktionsprüfung; Verstöße können zu Leistungsausschlüssen führen. Betreiber sollten deshalb dokumentieren, dass Hindernisse beseitigt, Abstände eingehalten und regelmäßige Prüfungen durchgeführt werden.

Die VdS‑Richtlinien fordern ein gestuftes Instandhaltungsprogramm: Betreiber müssen täglich eine Sichtkontrolle durchführen (bei automatischer Überwachung mindestens wöchentlich) und wöchentlich Funktionstests wie Probealarme an den Ventilstationen vornehmen. Monatlich sind zentrale Anlagenteile, z. B. Pumpenstart-Einrichtungen, zu prüfen. Halbjährlich und jährlich erfolgt eine fachkundige Wartung – trockene Sprinkleranlagen alle sechs Monate, nasse Anlagen und Dieselpumpen jährlich. Alle drei Jahre ist für baurechtlich geforderte Anlagen eine Wirksamkeitsprüfung durch einen unabhängigen Sachverständigen erforderlich. Der Betreiber muss einen geschulten Sprinklerwart einsetzen, der die Prüfungen dokumentiert und Mängel unverzüglich behebt.

Bei Umnutzung von Lager‑ zu Produktionsflächen oder bei temporären Installationen ist eine Gefährdungsbeurteilung durchzuführen. VdS 2377 warnt, dass Nutzungsänderungen (z. B. höhere Lagerhöhen, andere Verpackungen) das ursprünglich zugrunde gelegte Gefahrenpotential überschreiten und die Wirksamkeit der Sprinkleranlage einschränken. Daher müssen Änderungen mit dem Brandschutzsachverständigen abgestimmt werden. Bei temporären Einbauten oder Veranstaltungen sind zusätzliche Sprinkler oder Brandmeldeeinrichtungen zu prüfen.

Alle Kontrollen und Abweichungen sind revisionssicher zu dokumentieren. Hierzu gehören Wartungsprotokolle, Prüfberichte, Fotos von Hindernissen sowie Aufzeichnungen über freigegebene Änderungen. Mängel und Maßnahmen werden im CAFM‑System nachverfolgt. Die VdS‑Richtlinien schreiben vor, dass nur anerkannte Errichterfirmen Wartungen und Reparaturen durchführen dürfen und dass jede Maßnahme dokumentiert werden muss. Durch eine lückenlose Dokumentation können Betreiber im Schadensfall nachweisen, dass sie ihren Pflichten nachgekommen sind.

Facility Manager sollten frühzeitig mit Mietern und Nutzern kommunizieren. Bauliche und technische Maßnahmen an der Decke, an Regalen oder Lüftungskanälen dürfen nur nach Abstimmung mit dem Brandschutzbeauftragten vorgenommen werden. Prüfanforderungen und Freihaltezonen sind in Mietverträgen und Hausordnungen zu fixieren. Der Brandschutzbeauftragte fungiert dabei als Prüfinstanz und genehmigt vor Ort, dass Hindernisse beseitigt oder zusätzliche Sprinkler installiert werden.

• Antragstellung: Nutzer oder ausführende Firmen melden geplante Deckeneinbauten, Regalanpassungen oder technische Installationen.

• Brandschutztechnische Bewertung: Fachplaner prüfen, ob die Maßnahme den Sprinklerschutz beeinträchtigt; Hindernisse > 1 m Breite oder geringe Abstände müssen erkannt werden.

• Prüfung der Sprinklerbeeinflussung: Es wird entschieden, ob Sprinkler versetzt, zusätzliche Düsen installiert oder Schutzbereiche angepasst werden müssen.

• Dokumentierte Freigabe: Änderungen werden schriftlich freigegeben, im CAFM‑System hinterlegt und nach Umsetzung überprüft. Ohne Freigabe darf kein Eingriff erfolgen.

Nutzer und Instandhaltungspersonal sind über die Funktionsweise von Sprinklern zu unterweisen. Dazu gehören Hinweise, dass Sprinklerköpfe nicht angestrichen, abgedeckt oder als Aufhängung genutzt werden dürfen und dass Freihaltezonen einzuhalten sind. Markierungen auf Fußboden oder Regalen (z. B. 0,5 m bzw. 1 m Linie unterhalb der Sprinklerebene) erleichtern die Einhaltung. Die Hausordnung sollte regeln, dass Arbeiten an Decken oder Leitungen nur mit Freigabe des FM‑Teams zulässig sind.

In Hochregallagern überschreiten die Lagerhöhen häufig 7,5 m. Die Industriebaurichtlinie schreibt bei Lagerguthöhen > 7,5 m automatische Feuerlöschanlagen vor; ab 9 m bzw. 12 m gelten zusätzliche Anforderungen. In der Regel sind Regalsprinkler pro Ebene erforderlich, wenn die Regalböden das Durchfließen des Wassers behindern. Auch der Abstand zwischen Rückwand an Rückwand stehenden Regalen (Regalschächte) muss freigehalten werden, damit Sprühkegel die Gassen erreichen. Für Hochregalanlagen können internationale Normen (z. B. FM Global) höhere Wasserbeaufschlagungen verlangen; diese sind mit VdS‑Richtlinien zu harmonisieren.

Die Muster‑Verkaufsstättenverordnung erlaubt bei vorhandenen Sprinkleranlagen größere Brandabschnitte: bis 10.000 m² Grundfläche in eingeschossigen Verkaufsstätten bzw. 5.000 m² in mehrgeschossigen Gebäuden. Ohne Sprinkler sinken die zulässigen Flächen deutlich (3.000 m² bzw. 1.500 m²). Außerdem dürfen Außenwandbekleidungen in Verkaufsstätten mit Sprinkleranlagen aus schwerentflammbaren Baustoffen bestehen; bei Anlagen ohne Sprinkler sind nichtbrennbare Baustoffe vorgeschrieben. Größere Rettungsweglängen (bis 35 m) sind nur mit Sprinklern zulässig. Für Facility Manager bedeutet dies, dass Sprinkler in Verkaufsstätten Bestandteil der bauordnungsrechtlichen Kompensation sind. Eine Blockierung der Sprinkler würde nicht nur die Wirksamkeit, sondern auch den Bestandsschutz gefährden.

Industrielle Anlagen weisen häufig hohe Räume, komplexe Fördertechnik und verschiedene Brandgefährdungen auf. VdS 2377 macht deutlich, dass großflächige Abdeckungen oder gekapselte Systeme den Brandherd vor Sprinklern abschirmen und die Anlage überfordern können. In derartigen Bereichen können zusätzliche Löschanlagen wie Sprühwasser‑ oder Schaumlöschanlagen erforderlich sein. Produktionsanlagen mit pneumatischen Förderleitungen, Farbspritz‑ oder Lackieranlagen benötigen oft spezielle CO₂- oder Inertgas-Löschanlagen. FM‑Verantwortliche sollten daher risikoabhängig entscheiden, ob Sprinkler allein ausreichen oder ergänzende Schutzkonzepte notwendig sind.
