Wasserversorgung

Die Auslegung der Wasserversorgung basiert auf der Brandgefahrenklasse (LH – niedrige, OH – mittlere, HH – hohe Brandgefahr) und der zu schützenden Fläche. Es sind der erforderliche Volumenstrom, der Mindestdruck am ungünstigsten Sprinkler sowie die notwendige Betriebsdauer zu bestimmen. Die VdS‑Richtlinie orientiert sich hierbei an den Anforderungen der CEA 4001 und der DIN EN 12845 und legt Betriebszeiten von 30 min für Anlagen geringer Brandgefahr (LH), 40 min für mittlere Brandgefahr (OH) und 60 bis 90 min für hohe oder besondere Gefahren (HHP/HHS) fest. Während der Berechnung ist sicherzustellen, dass sowohl Druck als auch Durchflussrate im ungünstigsten Punkt der Anlage den Anforderungen entsprechen. In der Praxis werden die Hydraulik‑Berechnungen von Fachingenieuren durchgeführt und durch anerkannte Sachverständige geprüft.

Sprinkleranlagen müssen ständig betriebsbereit sein. Der Wasservorrat darf nicht unterbrochen oder verunreinigt werden. Die VdS‑Richtlinie unterscheidet zwischen verschiedenen Wasserversorgungsarten: einfache Wasserversorgung, einfache Wasserversorgung mit erhöhter Zuverlässigkeit und doppelte Wasserversorgung. Eine einfache Wasserversorgung muss den Anforderungen an Druck, Durchflussrate und Betriebszeit genügen und kann aus dem öffentlichen Wasserleitungsnetz, einem Hochbehälter, einem Druckluftwasserbehälter oder einem Vorratsbehälter mit Pumpen bestehen. Anlagen mit erhöhter Zuverlässigkeit erfordern beispielsweise einen von zwei Seiten eingespeisten öffentlichen Anschluss oder einen Behälter mit mehreren Pumpen. Doppelte Wasserversorgungen bestehen aus zwei voneinander unabhängigen Wasservorräten, sodass der Ausfall einer Pumpe oder eines Behälters die Versorgung nicht beeinträchtigt. In beiden Fällen kann das Konzept der 50‑%‑Pumpen angewendet werden, bei dem mehrere Pumpen jeweils nur die Hälfte der erforderlichen Durchflussrate liefern; fällt eine Pumpe aus, bleibt die Versorgung gewährleistet.

Wasser in Löschanlagen verbleibt häufig lange im System und wird selten entnommen. Dadurch besteht die Gefahr der Alterung und hygienischen Beeinträchtigung. Anlagen, die ständig mit Trinkwasser gefüllt sind, dürfen niemals unmittelbar mit der Trinkwasserinstallation verbunden werden, da stagnierendes Löschwasser eine hygienische Gefahr für das Trinkwasser darstellt. Die Trinkwasserverordnung (§ 17 Abs. 2 TrinkwV) verbietet eine direkte Verbindung zwischen Trinkwasseranlagen und Systemen, in denen sich Nicht‑Trinkwasser befindet; es muss eine geeignete Sicherungseinrichtung vorhanden sein. DIN 1988‑600 und DIN EN 1717 klassifizieren Löschwasser als Flüssigkeitskategorie 5 und schreiben für die Übergabestelle einen freien Auslauf (Typ AA oder AB) vor. Die Löschwasserübergabestelle (LWÜ) ist als Schnittstelle zwischen Trinkwasserversorgung und Löschanlage auszuführen; sie muss das Trinkwassernetz vor chemischen oder mikrobiologischen Belastungen schützen. Bei allen Anschlüssen gilt, dass der Leitungsabschnitt zur LWÜ ausreichend mit Trinkwasser durchströmt werden muss. Die Löschwasseranlage selbst ist als Nicht‑Trinkwasserbereich hinter der LWÜ zu kennzeichnen; nach der Übergabestelle sind keine weiteren Entnahmestellen zulässig. Die hygienische Qualität des Löschwassers erfordert regelmäßige Kontrollen und ggf. Aufbereitung, um Sedimente, Korrosion und biologische Belastungen zu vermeiden.

Damit das öffentliche Wassernetz als alleinige Sprinklerwasserquelle anerkannt wird, müssen die verfügbaren Mengen und Druckverhältnisse nachgewiesen werden. Das DVGW‑Arbeitsblatt W 405 fordert, dass die Entnahme von Löschwasser aus dem Trinkwassernetz die allgemeine Trinkwasserversorgung nicht gefährdet. Netzabschnitte müssen während der zweistündigen Löschwasserentnahme einen Mindestdruck von 1,5 bar im bebauten Bereich einhalten. Können diese Anforderungen nicht erfüllt werden, sind zusätzliche Wasserbehälter oder Druckerhöhungsanlagen vorzusehen. Mit dem Wasserversorgungsunternehmen sind Vereinbarungen zur Sicherstellung von Menge, Druck und Verfügbarkeit zu treffen. Außerdem ist nachzuweisen, dass die Löschwasserentnahme den Wasserverteiler nicht belastet und die Wasserqualität durch Rückflussverhinderer oder freie Ausläufe geschützt wird.

Der Anschluss an das öffentliche Netz muss so dimensioniert sein, dass der erforderliche Volumenstrom bei minimalen Druckverlusten bereitgestellt wird. DIN 1988‑600 und DIN EN 1717 verlangen eine Löschwasserübergabestelle mit freiem Auslauf (Typ AA/AB) als hygienische Barriere. Diese Schnittstelle beginnt mit einer Absperrarmatur und darf sich möglichst nahe an der Wasserzählanlage befinden, um das Stagnationsvolumen gering zu halten. Hinter der Übergabestelle ist die Löschwasserleitung als Nicht‑Trinkwasserbereich zu kennzeichnen, Rückflussverhinderer und Überwachungseinrichtungen sind vorzusehen. Die Leitung muss frostfrei verlegt, jederzeit zugänglich und gegen mechanische Beschädigung geschützt sein. Sämtliche Armaturen sind regelmäßig zu prüfen und in der Stellung offen oder geschlossen eindeutig zu kennzeichnen.

Der Wasservorrat im Behälter muss den durch die Brandgefahrenklasse definierten Betriebszeiten entsprechen. Zusätzlich sind Sicherheitszuschläge für den Anfahrvorgang der Pumpen und mögliche Leckagen vorzusehen. Bei abgelegenen Einzelanwesen empfiehlt das DVGW‑Arbeitsblatt W 405 einen Löschwasservorrat von 30 m³. Behälter müssen so ausgelegt sein, dass sie die geforderte Wassermenge während der gesamten Bemessungsdauer bereitstellen können; bei Behältern mit mehreren Pumpen ist zu berücksichtigen, dass der Ausfall einer Pumpe keinen Versorgungsengpass verursacht. Entnahmeleitungen sind so anzuordnen, dass ein Mindeststand eingehalten wird und keine Sedimente angesaugt werden; Restwassermengen dürfen die Betriebsbereitschaft nicht beeinträchtigen.

Löschwasserbehälter müssen vor Frost, Verunreinigung und unbefugtem Zugriff geschützt werden. Regelmäßige Reinigung, Inspektion und Wartung dienen der Vermeidung von Sedimentablagerungen, Korrosion und mikrobiologischen Belastungen. Die Behälter sind eindeutig zu kennzeichnen und von Trinkwasseranlagen zu trennen; das Löschwasser ist als Nicht‑Trinkwasser zu deklarieren. Wartungsöffnungen, Entleerungs‑ und Füllanschlüsse müssen gut zugänglich sein. Bei Behältern innerhalb von Gebäuden ist der Brandschutz des umgebenden Raums zu beachten, und es sind Maßnahmen zur Vermeidung von Wasserschäden im Havariefall vorzusehen.

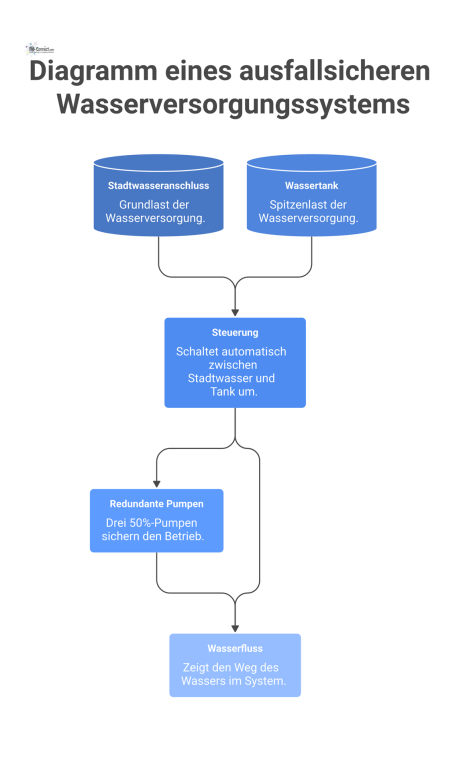

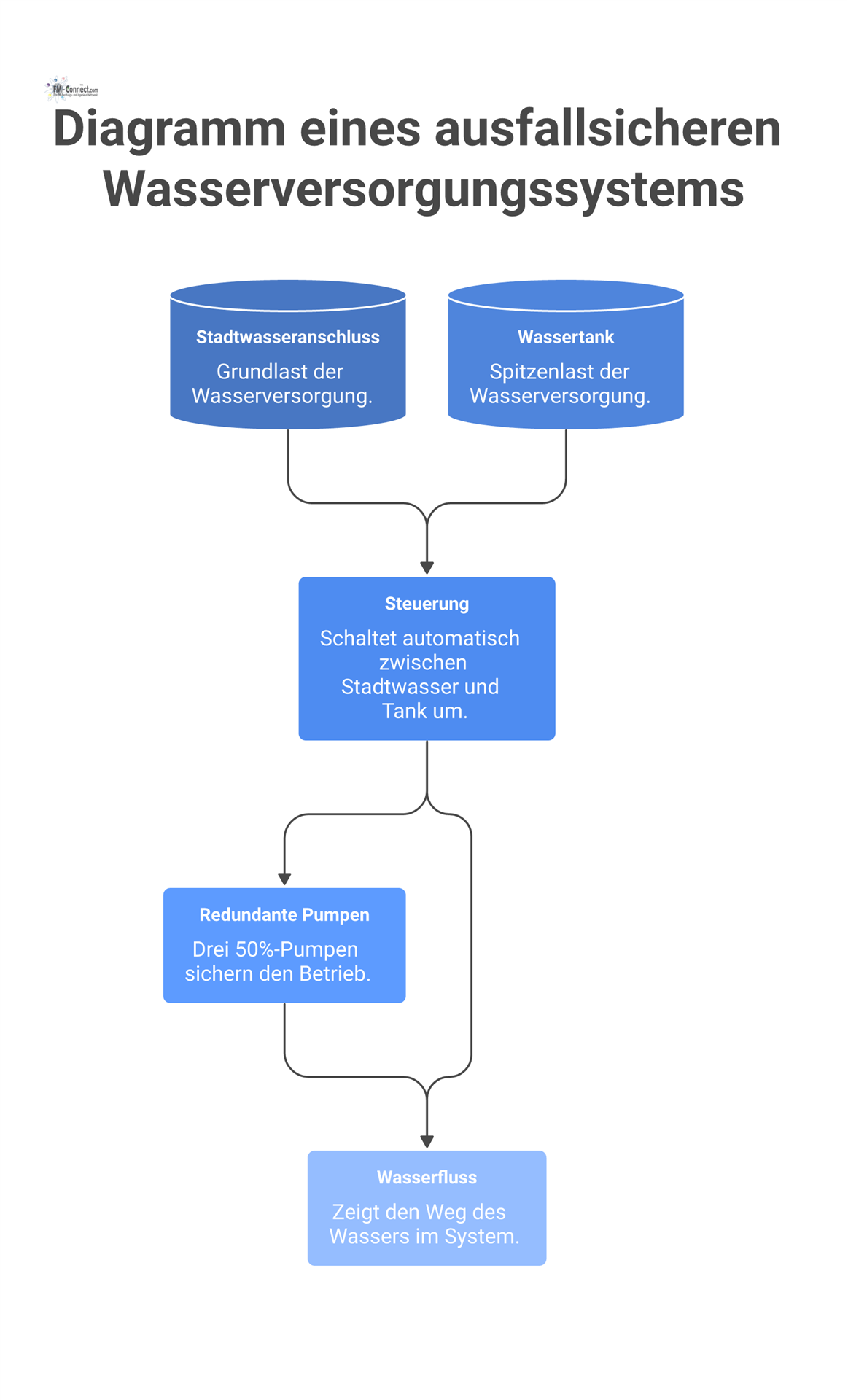

Bei Anlagen, die an das öffentliche Netz angeschlossen sind, kann ein Vorratsbehälter als Spitzenlastreserve dienen. Während der Grundlast liefert das Stadtwasser den erforderlichen Volumenstrom; bei Druckabfall oder unzureichender Netzleistung schaltet die Anlage automatisch auf den Behälterbetrieb um. Ein entsprechendes Steuerungssystem priorisiert die jeweils verfügbare Quelle und verhindert Rückfluss in das Trinkwassernetz. Diese Kombination erhöht die Verfügbarkeit und berücksichtigt die hygienischen Vorgaben, da die Löschwasseranlage hinter der Übergabestelle betrieben wird.

Um die Ausfallsicherheit zu erhöhen, werden Wasservorräte und Pumpen redundant ausgelegt. Bei einfachen Wasserversorgungen mit erhöhter Zuverlässigkeit können mehrere Pumpen und Behälter so dimensioniert werden, dass der Ausfall eines Aggregats die Versorgung nicht beeinträchtigt. Dies wird oft durch drei Pumpen mit jeweils 50 % der notwendigen Durchflussrate realisiert. In doppelten Wasserversorgungen werden zwei voneinander unabhängige Behälter‑Pumpen‑Einheiten eingesetzt; auch hier können 50‑%‑Lösungen verwendet werden, wobei das System bei Ausfall eines Behälters weiterhin betriebsbereit bleibt. Für alle Redundanzkonzepte gilt, dass Energieversorgung und Steuerung voneinander unabhängig sein müssen, um einen Totalausfall zu vermeiden.

Die Pumpenstation ist das Bindeglied zwischen Wasservorrat und Rohrnetz. Die Saugbedingungen der Pumpen müssen so ausgelegt sein, dass keine Luft angesaugt wird und ein ausreichender Zulaufdruck vorhanden ist. Der NPSH‑Wert („Net Positive Suction Head“) ist einzuhalten, um Kavitation zu vermeiden. Bei öffentlichen Wasseranschlüssen gewährleisten Hochbehälter oder Druckerhöhungsanlagen den notwendigen Zulaufdruck. Die Auswahl der Pumpen basiert auf der hydraulischen Berechnung: Sie müssen den erforderlichen Volumenstrom und Druck liefern und über eigene Energieversorgung verfügen, sodass bei Ausfall einer Energiequelle der Betrieb aufrechterhalten wird.

Alarmventile trennen die gefüllte, nicht ausgelöste Anlage vom unter Druck stehenden Löschwasser. Sie müssen so ausgelegt sein, dass sie bei Aktivierung eines Sprinklers sofort öffnen und das Wasser in den betroffenen Abschnitt leiten. Die Art der Wasserversorgung beeinflusst das Auslöse‑ und Alarmverhalten: Bei Stadtwasseranschluss sorgt der vorhandene Leitungsdruck für eine schnelle Auslösung; bei Behälterbetrieb muss die Pumpensteuerung sicherstellen, dass der Druck unmittelbar aufgebaut wird. Alarmventilstationen enthalten Prüfeinrichtungen für Druck und Durchfluss und sind Teil der wiederkehrenden Prüfungen gemäß DIN EN 12845 und VdS‑Richtlinien.

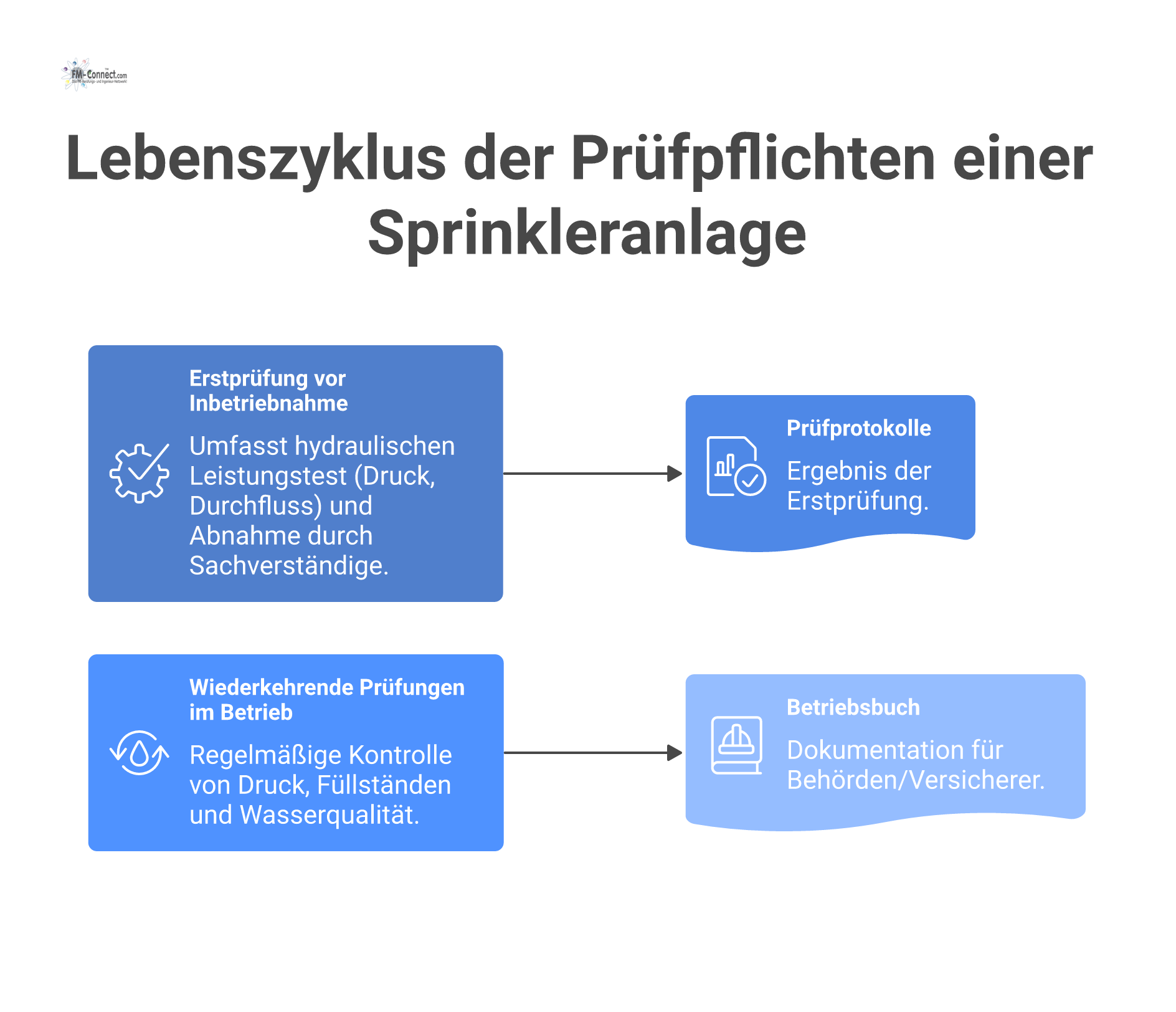

Vor Inbetriebnahme einer Sprinkleranlage ist die Wasserversorgung einer Erstprüfung zu unterziehen. Dabei wird die hydraulische Leistungsfähigkeit nachgewiesen; Druck, Durchflussrate und Betriebsdauer sind vor Ort zu messen und mit den Berechnungswerten zu vergleichen. Die gesamte Anlage wird von einer anerkannten Sachverständigenstelle geprüft, die auch die Übereinstimmung mit bauordnungsrechtlichen und versicherungsrechtlichen Vorgaben bestätigt. Alle Parameter der Wasserversorgung sind in Protokollen zu dokumentieren und den Behörden sowie dem Versicherer vorzulegen.

Für den sicheren Betrieb sind regelmäßige Funktionsprüfungen erforderlich. Das Betriebsbuch (z. B. gemäß VdS 2212) dokumentiert alle Kontrollen, Wartungen und Ereignisse. Die Landesbauordnungen, Arbeitsstätten‑ und Betriebssicherheitsverordnungen verlangen, dass der Betreiber die funktionsfähige Brand­schutzeinrichtung kontinuierlich überwacht. Dies umfasst die Kontrolle der Füllstände in Behältern, den Ruhedruck der Trink- und Löschwasserleitungen, die Überprüfung von Absperrarmaturen und die Messung der Raumtemperatur. Regelmäßige Kontrollen der Wasserqualität sind erforderlich, um Sedimentation, Korrosion und mikrobiologische Belastungen frühzeitig zu erkennen und zu beheben. Bei Anlagen, die an das Trinkwassernetz angeschlossen sind, muss die Sicherungseinrichtung der LWÜ regelmäßig geprüft werden.

Zu jeder Sprinkleranlage gehört eine vollständige Bestands‑ und Revisionsdokumentation. Diese umfasst Zeichnungen, Berechnungen, Prüfprotokolle, Wartungsberichte und Nachweise über Änderungen. Das Betriebsbuch dient als zentrales Nachweisinstrument gegenüber Behörden und Versicherern; es muss gemäß VdS‑Richtlinien geführt werden und enthält alle relevanten Daten zur Wasserversorgung und zum Anlagenbetrieb. Bei rechtlichen Auseinandersetzungen kann eine lückenlose Dokumentation nachweisen, dass der Betreiber seine Prüf‑ und Wartungspflichten erfüllt hat. Veränderungen an der Wasserversorgung, zum Beispiel durch Umbauten oder Erweiterungen, sind unverzüglich zu dokumentieren und der zuständigen Prüfstelle mitzuteilen.

Der Betreiber trägt die Gesamtverantwortung für die Sprinkleranlage. Er muss Verantwortlichkeiten festlegen, qualifiziertes Personal benennen und Schulungen durchführen. Die fachgerechte Montage, Wartung und Instandsetzung darf nur durch zertifizierte Unternehmen erfolgen; die Landesbauordnungen und Betriebssicherheitsverordnungen schreiben vor, dass Löschanlagen funktionsfähig zu halten sind. Die BVFA weist darauf hin, dass mangelnde Instandhaltung im Brandfall nicht nur zum Verlust des Versicherungsschutzes führen kann, sondern auch strafrechtliche Konsequenzen für den Arbeitgeber nach sich ziehen kann. Betreiber müssen daher regelmäßige Kontrollen veranlassen und die Ergebnisse dokumentieren.

Die Instandhaltung umfasst vier Schritte: Inspektion (Feststellung des Ist‑Zustands), Wartung (Sicherstellung des Soll‑Zustands durch Nachstellen, Reinigen und Ersetzen von Verschleißteilen), Instandsetzung (Beseitigung von Defekten) und Verbesserung (Steigerung der Funktionssicherheit). Kontinuierliche Kontrollen sichern die Betriebsbereitschaft und verhindern teure Schäden. Die Wartungsintervalle richten sich nach den Herstellervorgaben, den VdS‑Richtlinien (z. B. VdS 2091 und 2212) sowie dem Bauordnungsrecht; widersprüchliche Angaben sind im Zweifel zugunsten der höheren Anforderung zu interpretieren. Neben der Technik sind auch Umgebungsbedingungen wie Frostgefahr, Korrosionsschutz und Zugangsfreiheit zu berücksichtigen. Präventive Maßnahmen wie Wasserqualitätskontrollen, Korrosionsschutzbehandlungen und funktionsfähige Notstromversorgung erhöhen die Verfügbarkeit.

Eine unzureichende Wasserversorgung kann fatale Folgen haben. Im Brandfall drohen erhebliche Sachschäden, Personenschäden und erhebliche Betriebsunterbrechungen. Versicherer können Leistungen verweigern, wenn die Anlage mangelhaft instand gehalten wurde. Zusätzlich besteht die Gefahr strafrechtlicher Verfolgung wegen fahrlässiger Körperverletzung oder Sachbeschädigung. Für das Facility Management bedeutet dies, dass die normkonforme Auslegung und kontinuierliche Pflege der Wasserversorgung entscheidend für den Versicherungsschutz und die Haftungsminimierung ist. Eine Risikobewertung sollte potenzielle Ausfallursachen (Pumpenausfall, Stromausfall, Behälterleckage, Verschmutzung, Frost) erfassen und Maßnahmen zu deren Beherrschung definieren. Redundanzkonzepte, regelmäßige Prüfungen und eine transparente Dokumentation sind zentrale Bausteine der Risikominimierung.
