Freihaltebereiche um Sprinkler einhalten für optimale Wasserverteilung und wirksamen Brandschutz im Gebäude — Nutzerregeln zur Einhaltung von Freihaltebereichen

Sprinkleranlagen sind selbsttätige Wasserlöschsysteme, die bereits in der frühen Brandphase wirken. Sie bestehen aus einem unter Druck stehenden Rohrnetz, einem gesicherten Wasservorrat und Sprinklern mit thermischen Auslöseelementen. Bei Temperaturanstieg über das Auslöseniveau platzt die Glasampulle des Sprinklers, Wasser strömt aus und trifft auf den Deflektor; nur die Sprinklerköpfe in Brandnähe öffnen. Planung und Installation unterliegen in Deutschland den Normen DIN EN 12845 und DIN 14489, deren Einhaltung durch VdS Schadenverhütung kontrolliert wird. Im anlagentechnischen Brandschutz gehören die Freihaltebereiche unter den Sprinklern zu den zentralen Betreiber‑ und Nutzerpflichten. Unsachgemäße Lagerung, zu hohe Stapel oder nachträgliche Einbauten können die Wärmeanströmung und Wasserverteilung behindern und dadurch die Auslösezeit verzögern. Maßgebliche Anforderungen ergeben sich aus der DIN EN 12845, den VdS‑Richtlinien (insbesondere VdS CEA 4001 und VdS 2199), den Landesbauordnungen in Verbindung mit der Muster‑Industriebaurichtlinie (MIndBauRL) sowie versicherungsrechtlichen Auflagen. Ziel dieses Leitfadens ist die Ableitung praxisgerechter Nutzerregeln für den Gebäudebetrieb, um Freihaltebereiche dauerhaft sicherzustellen.

Freihaltebereiche bei Sprinkleranlagen sichern

Systematik der normativen Anforderungen an Freihaltebereiche
Nutzerregeln im Gebäudebetrieb – Do’s & Don’ts
Betreiberpflichten im Facility Management
Typische Schadensbilder bei Nichteinhaltung
Integration in das FM‑Managementsystem

Schutzprinzip der automatischen Sprinkleranlage

Technische Infografik einer Lagerhalle im Querschnitt, die den Mindestabstand von 0,5 Metern zwischen Sprinkler und Lagergut zeigt.

Automatische Sprinkleranlagen erkennen einen Brand über thermisch aktivierte Sprinklerköpfe und geben gezielt Wasser ab. Die Wirksamkeit hängt von einer ungehinderten Wärmeanströmung zum Sprinkler, einer freien Wasserverteilung sowie der Einhaltung der zulässigen Lagerhöhen ab. In einschlägigen Fachbeiträgen wird darauf hingewiesen, dass Sprinkler durch Kühlung und Vorbenetzung des brennbaren Materials wirken; die Auslösung erfordert eine ausreichend starke Temperaturerhöhung und Luftströmung. In höheren Räumen kann die Aktivierung mehrere Minuten dauern, wenn die Hitze langsam zum Sprinkler gelangt. Bereits geringfügige Unterschreitungen der Freiräume können deshalb die Auslösezeit verlängern oder die Löschwirkung mindern. Auch die Planung muss sicherstellen, dass Sprinkler nicht durch Einbauten oder geschlossene Deckenfelder abgeschattet werden.

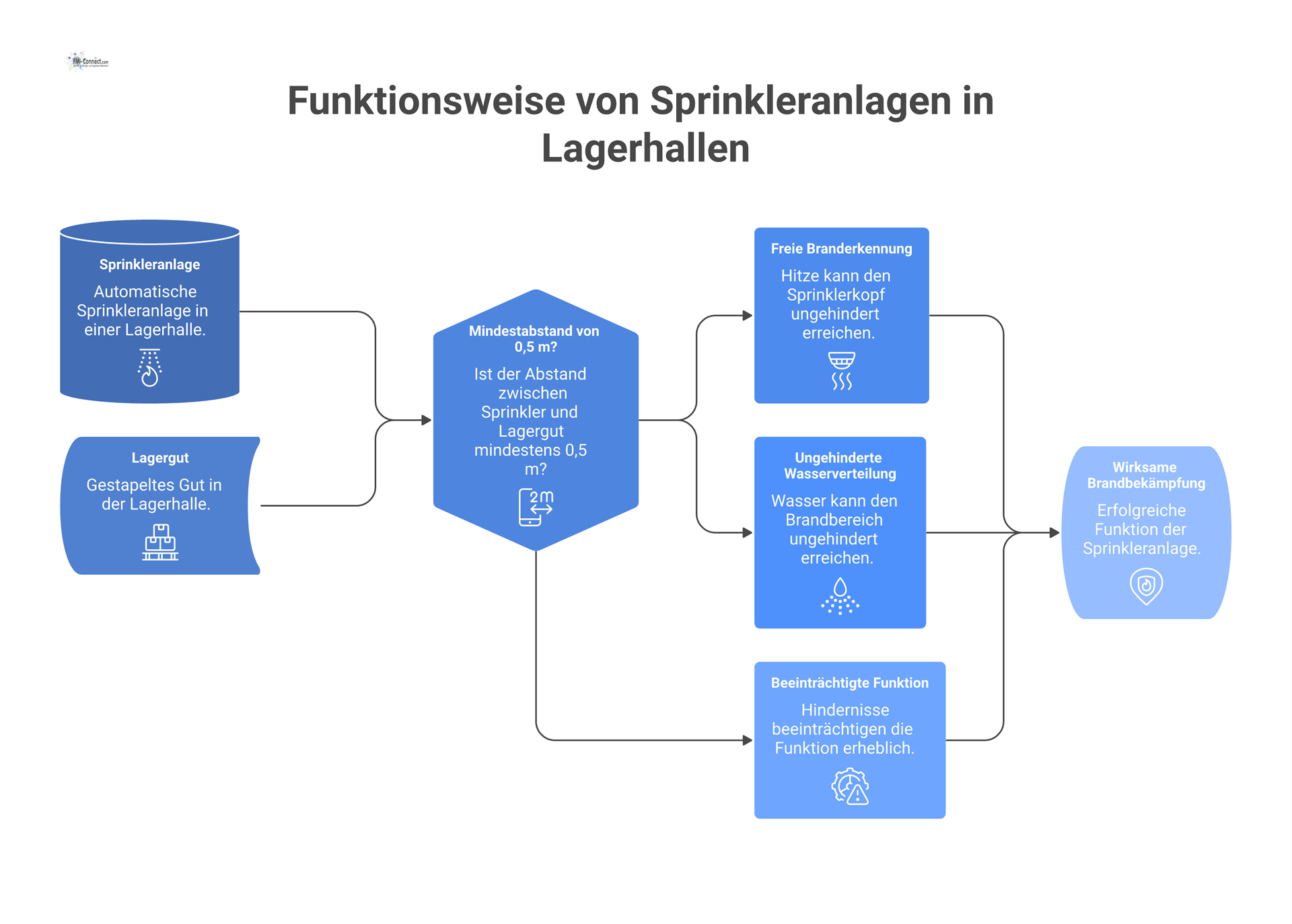

Mindestabstände zwischen Sprinkler und Lagergut

Die technischen Regelwerke legen vertikale Mindestabstände zwischen Deflektor und Oberkante des Lagerguts fest. Nach dem VdS‑Merkblatt 2199 sind freie Streifen zwischen einzelnen Lagerbereichen einzuhalten und die zulässige Lagerhöhe darf nicht überschritten werden; unter jedem Sprinkler oder jeder Löschdüse ist ein Abstand von mindestens 0,5 m zum Lagergut vorzuhalten. Diese Anforderung gilt unabhängig von der Art der Lagerung. Für bestimmte Anlagenarten und Gefährdungsklassen (z. B. Regal‑ oder Deckensprinkler) können gemäß DIN EN 12845 und VdS CEA 4001 größere Abstände erforderlich sein. Die Betreiber müssen die zulässige Lagerhöhe mit dem Brandschutzkonzept abstimmen und im Lager kennzeichnen. Größere Abschattungen durch Einbauten oder geschlossene Oberflächen unterhalb der Sprinkler sind zu vermeiden, da sie die Wasserverteilung beeinträchtigen.

Grundsatz: keine Lagerung direkt unter Sprinklern

Die wichtigste Regel lautet: Lagergut darf nicht bis unmittelbar an den Sprinklerkopf reichen. Der definierte Sicherheitsabstand von mindestens 0,5 m ist jederzeit einzuhalten. Im Facility Management bedeutet dies, dass in Lagerbereichen maximal zulässige Stapelhöhen sichtbar gekennzeichnet werden und das Lager‑ und Logistikpersonal entsprechend geschult wird. Zwischenlagerungen unterhalb der Sprinklerfelder, provisorische Abdeckungen mit Folien sowie das Abhängen von Materialien an Rohrleitungen sind zu unterlassen. Solche Abschattungen verhindern die freie Wasserabgabe und können eine Brandfortleitung begünstigen.

Hohe Stapel nur nach brandschutztechnischer Prüfung

Erhöhte Lagerhöhen sind nur zulässig, wenn sie im Brandschutzkonzept berücksichtigt und mit der Auslegung der Sprinkleranlage abgestimmt wurden. Der Betreiber hat bei Überschreitung der genehmigten Lagerhöhe oder bei Änderung der Lagerart (z. B. von Papier auf Kunststoff) eine Gefährdungsbeurteilung mit einem Brandschutzsachverständigen durchzuführen. Neue Regalsysteme sind auf Abschattungseffekte und Kanalbildungen zu prüfen. Ohne fachliche Prüfung dürfen keine Änderungen an der Lagerstruktur erfolgen, da unzulässige Höhen insbesondere in Hochregallagern die Schutzwirkung der Anlage gefährden können.

Organisatorische Sicherstellung

Die Betreiberverantwortung umfasst regelmäßige Sichtkontrollen und die Integration der Prüfung der Freihaltebereiche in Wartungs‑ und Inspektionspläne. Nach dem VdS‑Merkblatt 2000 muss die Einhaltung zulässiger Lagerhöhen und Mindestabstände zwischen Sprinklern und Lagergut im Rahmen der planmäßigen Kontrollen überprüft werden. Abweichungen sind zu dokumentieren und unverzüglich zu beseitigen. Die Muster‑Industriebaurichtlinie schreibt für Lagerhöhen über 7,5 m den Einbau automatischer Feuerlöschanlagen vor; damit verbunden ist eine höhere Betreiberverantwortung für die Freihaltebereiche. Regelmäßige Inspektionen nach VdS 2091 – mit täglich, wöchentlich und monatlich geforderten Kontrollen sowie 5‑, 15‑ und 25‑Jahres‑Inspektionszyklen – gewährleisten die dauerhafte Betriebsbereitschaft. Betreiber müssen Füllstände überwachen, Alarmeinrichtungen und Pumpen testen, Wasserzufuhren prüfen, ein Betriebsbuch führen und einen qualifizierten Sprinklerwart benennen.

Dokumentation und Nachweisführung

Für eine revisionssichere Betreiberorganisation sind verschiedene Nachweise erforderlich. Eine Brandschutzordnung legt das Verhalten der Nutzer fest und regelt die Freihaltebereiche. Wartungs‑ und Kontrollprotokolle dokumentieren die regelmäßigen Überprüfungen. Lagerfreigabeprotokolle bestätigen nach fachlicher Prüfung erhöhte Stapelhöhen. Schulungsnachweise belegen die Unterweisung des Personals. Die VdS‑Richtlinien sehen außerdem die Führung eines Betriebsbuchs (z. B. VdS 2212) vor, in dem alle Wartungen, Störungen und Reparaturen lückenlos dokumentiert werden. Diese Unterlagen sind im Brandfall und gegenüber Behörden, Sachverständigen und Versicherern von entscheidender Bedeutung.

Typische Schadensbilder bei Nichteinhaltung

Die Missachtung von Freihaltebereichen führt in der Praxis häufig zu verzögerter Sprinklerauslösung, weil die wärmeempfindliche Ampulle nicht rechtzeitig aufheizt. Abgeschattete Sprinkler verteilen das Löschwasser ungleichmäßig, so dass sich ein Brand oberhalb der Lagerzone entwickeln kann. Unzulässig hohe Stapel können zu einem Durchzünden oberhalb der Lagerstruktur und zu großflächigen Schäden führen. Versicherer nehmen bei Verstößen gegen die Betreiberpflichten oft Einschränkungen im Versicherungsschutz vor. Insbesondere in Hochregallagern mit hohen Brandlasten kann eine nicht ordnungsgemäße Lagerhöhe die gesamte Schutzwirkung der Anlage kompromittieren.

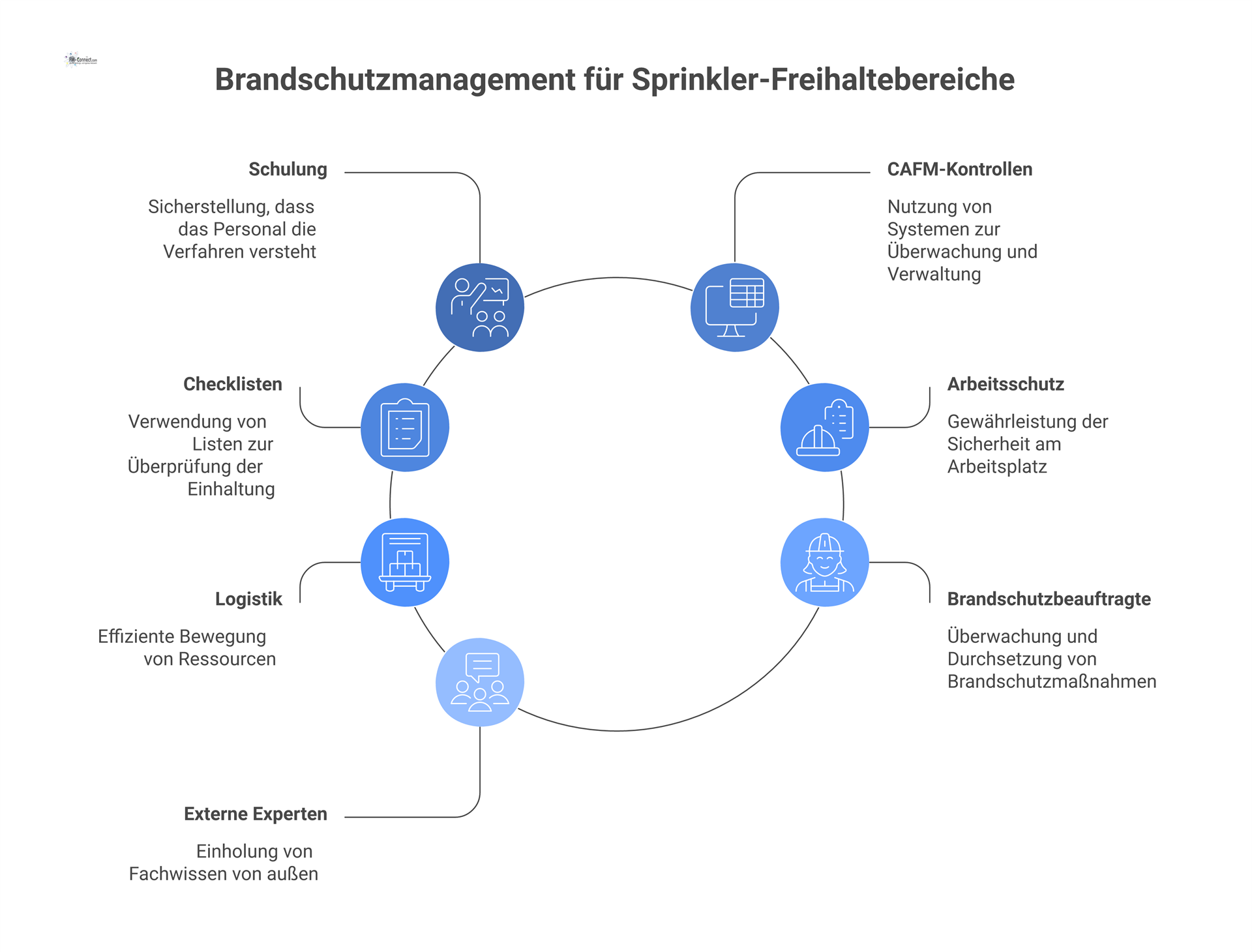

Verankerung in Prozessen

Die Nutzerregeln für Freihaltebereiche sind verbindlicher Bestandteil des Brandschutzmanagements. Sie müssen in die Betreiberverantwortungskonzepte, die Schulungsprogramme und die CAFM‑gestützten Kontrollzyklen integriert werden. Checklisten für Lager‑ und Wartungsprozesse sollen die Einhaltung der Abstände bei jedem Arbeitsgang berücksichtigen. Mitarbeitende sind regelmäßig zu unterweisen; nur so kann sichergestellt werden, dass organisierte Lagerprozesse die Freiräume unter den Sprinklern respektieren.

Schnittstellen

Die Umsetzung der Nutzerregeln erfordert eine enge Zusammenarbeit zwischen der Arbeitsschutzorganisation, der Logistik‑ und Lagerleitung, den Brandschutzbeauftragten und externen Sachverständigen. Die klare Zuordnung von Zuständigkeiten verhindert organisatorische Lücken. Bei baulichen Änderungen oder neuen Regalsystemen sind Brandschutzsachverständige und gegebenenfalls die Genehmigungsbehörden einzubeziehen, um Abschattungseffekte oder geänderte Lagerhöhen rechtzeitig zu erkennen.
