Frostschäden

• Frostgefährdeter Bereich: Bereich der Anlage, in dem Leitungswasser durch Umgebungsbedingungen oder mangelhafte Beheizung auf Temperaturen unter die erforderliche Mindesttemperatur abkühlen kann.

• Mindesttemperatur: Vom Betreiber einzuhaltende Temperaturgrenze (laut VdS 2373 typischerweise +5 °C) in Bereichen der Sprinkleranlage (z. B. Nassleitungen, Sprinklerzentrale).

• Nassanlage: Sprinkleranlage, deren Rohrnetz dauerhaft mit Wasser gefüllt ist.

• Trockenanlage: Sprinkleranlage, bei der das Rohrnetz im Normalzustand mit Druckluft beaufschlagt ist und erst im Alarmfall Wasser einströmt.

• Nass-Trocken-Anlage: Kombiniertes System mit Teilabschnitten, die nass bzw. trocken betrieben werden.

• Vorgesteuerte Anlage (Preaction): Sprinkleranlage, bei der ein vorgeschaltetes Steuerventil die Wasserzufuhr auslöst, z. B. nach einem zweiten Auslöser (Rauchmelder) vor dem Alarmventil.

• Sprinklerzentrale: Hauptbedienstelle der Anlage mit Absperrarmaturen, Alarmventilen, Druckmessern und Steuerungseinrichtungen.

• Gruppe/Alarmventilstation: Einheit, die einen Strangabschnitt der Sprinkleranlage mit Absperrorganen, Druck- oder Wasserstandsmeldern und einem Alarmventil umfasst.

• Entwässerungsventile/Low-Point-Drains: Ventile an Rohrnetz-Tiefpunkten, um im Bedarfsfall Wasser aus dem System abzuleiten.

• Rohrbegleitheizung: Elektrisch betriebene Heizleitung, die an der Außenwand der Sprinklerrohre verlegt wird, um Einfrieren durch zusätzliche Wärmezufuhr zu verhindern.

In frostgefährdeten Bereichen muss die grundlegende Systemwahl („wassergefüllt“ vs. „wasserfrei/luftbeaufschlagt“) getroffen werden. Nassanlagen bieten im Brandfall sofortige Verfügbarkeit ohne Verzögerung durch Kompressoren, sind jedoch ohne Heizung oder Rohrbegleitheizung frostanfällig. Trockenanlagen verhindern das Gefrieren durch druckluftgefüllte Leitungen, erfordern aber einen definierten Entwässerungsprozess, regelmäßige Druckkontrollen und reagieren im Alarmfall etwas verzögert. FM-Kriterien für die Entscheidung sind u. a. Betriebssicherheit (keine Kompressor-Ausfälle im Winter), Instandhaltungsaufwand (Häufigkeit von Entwässerung und Kontrollen), Anfälligkeit für Kondensatbildung sowie die Verfügbarkeit von Heizsystemen bzw. GLT-Steuerung im fraglichen Bereich. Die Systemwahl richtet sich somit nach dem Temperatur- und Nutzungskonzept des Bereichs.

Das VdS-Merkblatt 2373 legt für Nassbereiche einen Sollwert von +5 °C fest. Diese Temperatur muss im Bereich aller Wasser-gefüllten Leitungen und in der Sprinklerzentrale dauerhaft eingehalten werden. Die Umsetzung erfordert ein Messkonzept (z. B. sektionsweise angebrachte Thermometer oder digitale Sensoren) mit festen Kontrollintervallen. Werden Grenzwerte unterschritten, sind Eskalationsschwellen definiert (z. B. Sofortalarm bei <+5 °C). Alle Temperaturwerte werden protokolliert (Temperaturjournal oder GLT-Logs) und dienen als Nachweis für die Einhaltung des Sollwerts.

Durch Einfrieren stehenden Wassers in der Rohrleitung entstehen große Materialspannungen. Erfahrungsgemäß brechen insbesondere die feinen Strangrohre und eingeschraubten Sprinklerköpfe, da deren Verschlusselemente durch Eisbildung beschädigt werden. Nach dem Auftauen kommt es typischerweise zu einer ungewollten Auslösung der Anlage (Nassschaden), was einen erheblichen Wasserschaden und Fehlalarm zur Folge haben kann.

Ein Frostschaden kann die Funktion einzelner Sprinklergruppen erheblich beeinträchtigen oder zum Ausfall ganzer Anlagenteile führen. Neben dem primären Wasserschaden verursacht ein solcher Vorfall häufig einen längeren Betriebsstillstand, der teils mit Umsatzeinbußen oder Produktionsausfällen verbunden ist. Außerdem entstehen Reputations- und Haftungsrisiken (z. B. aufgrund von Verstößen gegen Auflagen oder Brandschutzkonzepte). Versicherungs- und Vertragsfolgen können ebenfalls gravierend sein: Erhält die Sprinkleranlage als Erst- oder Ersatzschutz keiner sofortigen Wiederinbetriebnahme, muss der Betreiber bei einer Außerbetriebnahme von über 36 Stunden den Feuerversicherer informieren.

Frühwarnsignale für Frostgefahren sind zum Beispiel Temperaturunterschreitungen in der Überwachung (GLT-Alarme bei <+5 °C). Ebenso kritisch sind dauernd offenstehende Türen oder Tore in frostgefährdeten Bereichen und Heizungsstörungen (Hinweise auf fehlende Temperierung). Bei Trockenanlagen deuten häufig wiederkehrende Luftdruckverluste (Kompressorauslösungen) oder Probleme beim Entwässern (Stehendes Wasser nach Auslösung) auf Frostgefährdung hin.

Nach VdS-Erfahrung frieren vor allem die filigranen Anlagenteile ein: Strangrohre und eingeschraubte Sprinkler sind besonders anfällig, während große Leitungen oder Hauptventile selten vollständig zufrieren. Daher liegt der Schwerpunkt der FM-Inspektionen in frostgefährdeten Zonen auf diesen Komponenten.

Für jeden Standort sollte eine objektspezifische „Frostkarte“ erstellt werden. Typische Kaltzonen sind z. B. äußere Wandanschlüsse und Hohlraumbereiche (Zwischendecken), Rampen- und Torbereiche (Windzug), ungeschützte Vordächer/Treppenhäuser, unbeheizte Technikräume wie Sprinklerzentralen oder Schächte sowie kühltechnische Anlagen (Kühlzellen). Offene, große Übergänge zur Außenluft (z. B. Rolltore) sind ebenfalls kritisch. Diese Risikozonen sollten im CAFM oder BIM eingezeichnet und bei routinemäßigen Begehungen priorisiert überprüft werden.

Die folgende Matrix zeigt beispielhaft frostkritische Zonen mit deren typischen Ursachen (Frosttreiber), möglichen Ausfallbildern, Standardmaßnahmen und erforderlichen Nachweisen.

Die normativen Anforderungen an gefährdete Anlagenteile und Betreiberpflichten sind im VdS-Merkblatt 2373 festgehalten.

Typische Planungsfehler (laut VdS) sind z. B. unzureichendes Gefälle bei Trockenrohrsystemen oder der fehlerhafte Einbau von Nasssystemen in frostgefährdeten Bereichen. FM-Umsetzung: Bei jeder Neuplanung oder Nutzungsänderung ist der Anlagenstatus kritisch zu prüfen. Gegebenenfalls muss ein Änderungsmanagement initiiert werden. Abnahme- und Revisionsprüfungen der Planung sollten Änderungen der Temperatur- oder Nutzungsprofile berücksichtigen.

VdS nennt als Wartungsfehler u. a. die unzureichende Entwässerung des Trockenrohrnetzes vor Frostbeginn, eine unvollständige Entleerung nach Auslösung und fehlende Kontrolle des Luftdrucks im Trockenrohr. FM-Umsetzung: Für den Winterbetrieb sind klare Checklisten zu definieren. Dazu gehören festgelegte Entwässerungsprozeduren vor Frost, Nachentleerung nach jedem Trockenalarm sowie regelmäßige Druckprüfungen. Störfälle werden statistisch erfasst, um wiederkehrende Probleme (z. B. Ventildurchschläge) zu analysieren.

Zu den baulichen/betrieblichen Fehlern zählen gemäß VdS eine unzureichende Wärmedämmung an Außenwänden bzw. Hohlräumen, offenstehende Fenster/Türen/Lichtkuppeln und Heizungsversagen durch mangelnde Wartung. FM-Umsetzung: Das Gebäudehüllenmanagement stellt sicher, dass Dämmung intakt ist und Öffnungen geschlossen sind. Betriebsregeln (z. B. Schließzeiten für Tore) werden kommuniziert und überwacht. Vor der Frostperiode wird die Heizungsanlage gewartet und die Brennstoffversorgung kontrolliert (Wartungsfenster). GLT-Melder überwachen Heizsystem-Ausfälle.

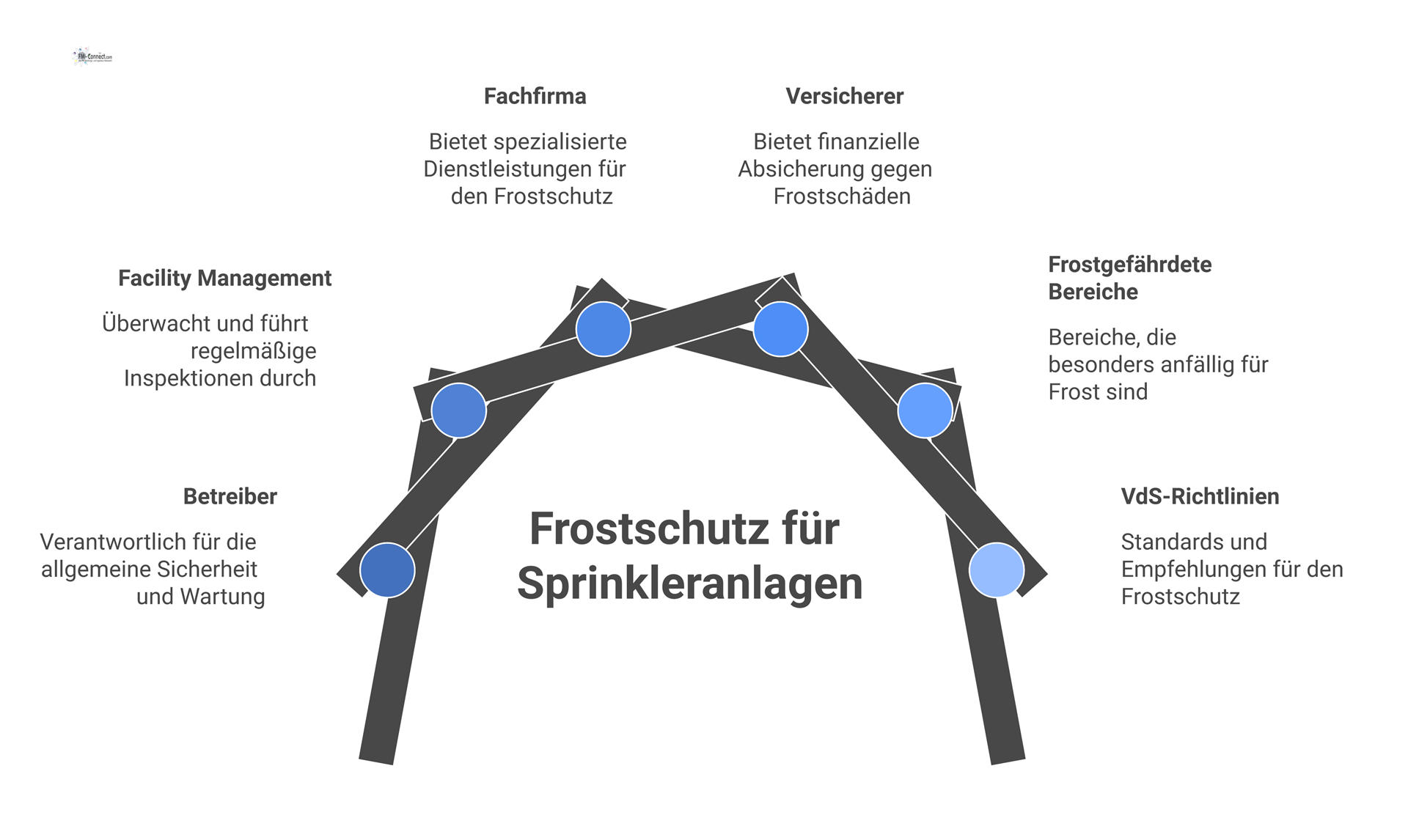

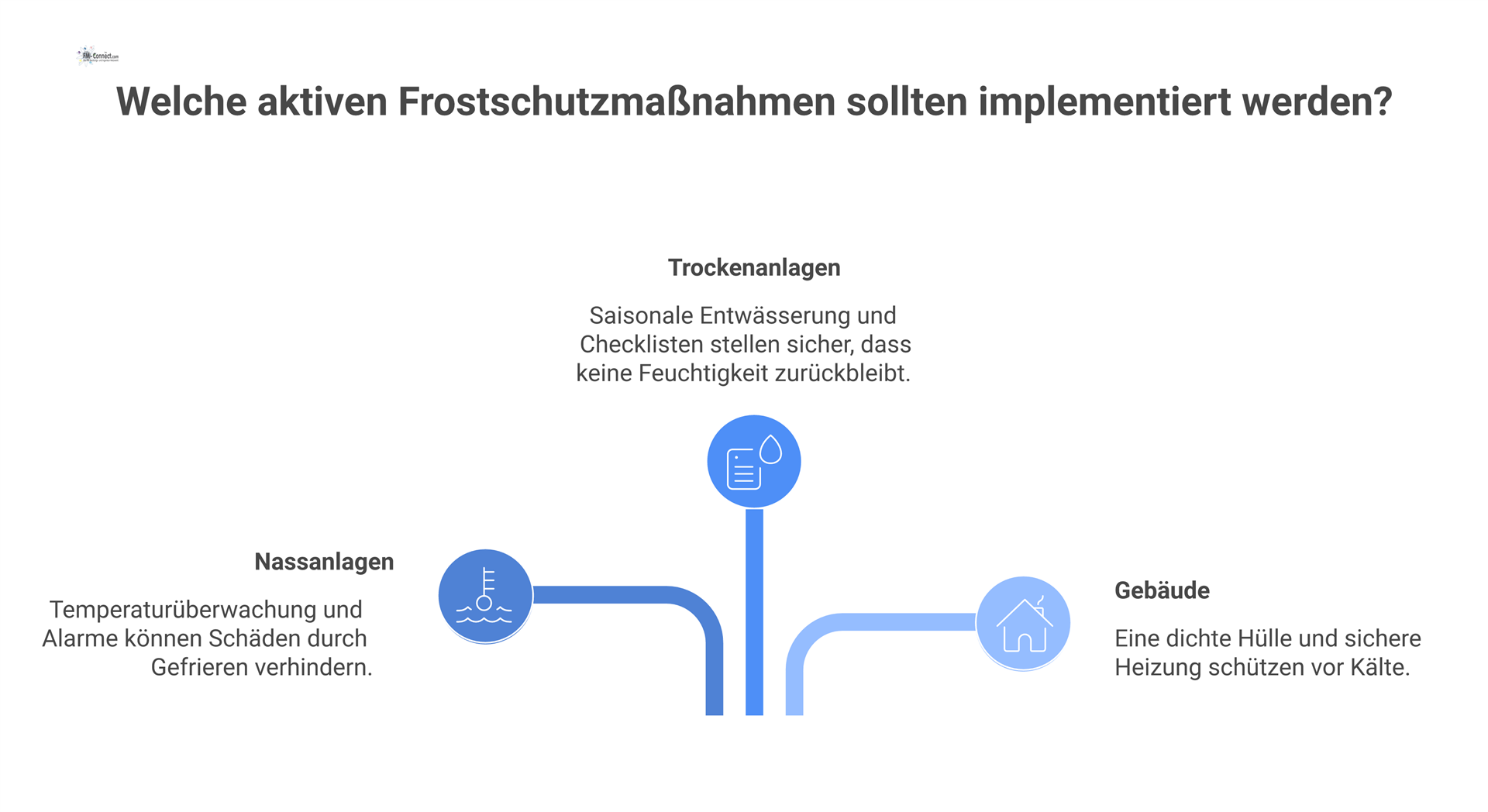

Das VdS-Merkblatt weist ausdrücklich darauf hin, dass reine Kälteisolation nur kurzfristig schützt oder nur dann wirksam ist, wenn gleichzeitig Wärme zugeführt wird. Stehendes Wasser lässt sich meist nicht allein durch Dämmung vor dem Einfrieren bewahren. Daher sind grundsätzlich aktive Frostschutzmaßnahmen zu treffen: Eine gute Isolierung muss ergänzt werden durch Heizungs- oder Steuerungsmaßnahmen.

Für die Nassbereiche gilt als Sollwert +5 °C. Der Betreiber implementiert ein Messkonzept, z. B. sektional installierte Thermometer oder digitale Sensoren an kritischen Punkten. Die Temperatur wird regelmäßig überwacht; bei Unterschreitung definierter Schwellen (Eskalationswerte) erfolgt sofortige Alarmierung an die zuständigen Stellen. Alle Messwerte sind zu protokollieren (Temperaturjournal oder GLT-Logs), um die Einhaltung der Mindesttemperatur nachweisen zu können.

Trockenrohrnetze müssen rechtzeitig vor Beginn der Frostperiode vollständig entwässert werden. Dieser Schritt ist ein verbindlicher Betreiberprozess. Nach jedem Trockenalarm (z. B. durch Ventildurchschlag) ist eine definierte Nachentleerung durchzuführen und zu dokumentieren. FM erstellt hierzu Checklisten und kontrolliert deren Einhaltung („Winter-Check“). Die Entwässerungsvorgänge werden in Protokollen festgehalten.

Die Gebäudehülle ist auf Dichtheit zu überprüfen: Türen, Tore und Fenster sollen geschlossen und dicht sein, undichte Stellen sind abzudichten. Es gelten betriebliche Regeln zu Tor- und Türnutzung (z. B. minimale Öffnungszeiten). Die Heizungssysteme werden rechtzeitig vor Frostperioden gewartet; dabei ist sowohl die Funktion als auch die Brennstoffversorgung zu prüfen. GLT-Melder weisen zuverlässig auf Ausfälle hin, damit sofort eingegriffen werden kann.

Nach jeder baulichen Veränderung ist die Wärmedämmung erneut zu prüfen: Außenwandanschlüsse, Leitungsdurchführungen und neu entstandene Hohlräume werden kontrolliert und ggf. nachgedämmt. Auch neue Betriebsflächen oder geänderte Raumnutzungen (Temperaturprofile) sind zu dokumentieren und in das Frostschutzkonzept zu integrieren. Jedes Update am Gebäude erfordert eine Anpassung der Frostkarte und der Kontrollpunkte.

In kritischen Bereichen, in denen selbst gute Dämmung nicht ausreicht, wird der Einbau einer selbstregelnden Rohrbegleitheizung empfohlen. Die Heizleitungen müssen funktionsüberwacht werden; Störungen werden an die GLT bzw. 24/7-Leitstelle gemeldet. FM erstellt ein Prüfkonzept (Funktionskontrolle vor Winterbeginn) und dokumentiert alle Wartungs- und Störungsfälle der Rohrheizung.

Auftauarbeiten dürfen nur mit Dampf oder Heißluft durchgeführt werden. Schweiß- oder Brennarbeiten sind nur in Ausnahmesituationen zulässig und dann nur unter strengen brandschutztechnischen Auflagen.

Vor Beginn der Auftauarbeiten wird die Anlage durch Schließen aller Schieber außer Betrieb genommen und das Rohrnetz vollständig entleert. Vereiste Sprinkler werden aus den Strangrohren herausgedreht, und das während des Tauens anfallende Wasser wird kontrolliert aufgefangen (z. B. Eimer oder Eisklüppelbehälter).

Nach Abschluss der Auftauarbeiten werden neue oder überholte Sprinklerköpfe eingeschraubt. Anschließend werden die Schieber wieder geöffnet, so dass das System mit Wasser gefüllt wird. Ein Probealarm oder Füll- und Drucktest kann erfolgen, um die volle Funktion der Anlage nach dem Eingriff sicherzustellen.

Die Sprinklerzentrale und zugehörige Technikräume müssen auch im Winter jederzeit frei zugänglich sein (Schneeräumung, freihalten von Zugängen). Dies sichert schnelle Kontroll- und Eingriffsmöglichkeiten im Störfall.

Bleibt die Sprinkleranlage länger als 36 Stunden außer Betrieb, besteht laut VdS eine Meldungspflicht an den Feuerversicherer. Ein standardisiertes Meldeblatt (siehe Anhang F) dokumentiert Art und Dauer der Außerbetriebnahme sowie die Kompensationsmaßnahmen (z. B. Ersatzfeuerlöscher, Brandsicherheitswache).

Alle relevanten Aktivitäten und Kontrollergebnisse sind dokumentiert und revisionssicher abzulegen. Dazu gehören Temperaturprotokolle, Entwässerungsnachweise (Protokolle, Füllstandsaufzeichnungen), GLT-Alarmhistorien, Wartungs- und Instandsetzungsberichte, Abweichungsberichte sowie Maßnahmenpläne. Auch Ausfallzeiten, Ersatzmaßnahmen (z. B. provisorische Brandwachen) und Kommunikations-Protokolle mit Versicherern/Behörden werden erfasst. Dieses Dokumentationssystem wird so aufgebaut, dass es vor Ort einfach einsehbar und geprüft werden kann.

Für das Facility Management sind Kennzahlen (KPIs) hilfreich, um die Effektivität des Frostschutzes zu steuern. Mögliche Kennzahlen sind z. B. die Anzahl der Temperaturen unter +5 °C, aufgetretene Frostalarm-Ereignisse, Abweichungen bei Entwässerungsterminen, Heizungs- oder Energiesystem-Störungen in Schutzbereichen und Wiederholstörungen in denselben Zonen. Diese Kennzahlen werden regelmäßig ausgewertet und fließen in das Berichtswesen ein.

Es wird ein Auditprogramm etabliert, das Kontrollen „vor der Frostperiode“ und „nach der Frostperiode“ vorsieht. Dabei werden in Hochrisikozonen stichprobenhaft die Umsetzung der Schutzmaßnahmen überprüft (z. B. Begehung der Frostzonen, Kontrolle des Temperaturprotokolls, Überprüfung von Tür-/Tor-Dichtungen). Festgestellte Defizite werden dokumentiert und sofort behoben.

(A = Accountable/Verantwortlich, R = Responsible/Durchführend, C = Consulted/Konsultiert, I = Informed/Informiert)

Die Schulungsmaßnahmen richten sich an alle am Frostschutz beteiligten Personen: interne Facility-Management- und Haustechnik-Teams, Mitarbeiter der Sicherheits-/Leitstelle, externe Wartungs- und Sprinkler-Fachfirmen sowie die Betreibervertretung. Alle Beteiligten müssen die frostschutzrelevanten Abläufe und Verantwortlichkeiten kennen.

Die Schulung soll mindestens folgende Inhalte abdecken: Erkennen frostkritischer Zonen und Anlagenteile im eigenen Objekt, Interpretation von Temperatur- und GLT-Alarmsignalen, Logik und Ablauf von Entwässerungsmaßnahmen bei Trockenanlagen, Regeln für Türen/Tore (z. B. Schließzeiten, Türprotokolle), den standardisierten Notfallablauf zum Auftauen der Anlage sowie die Dokumentations- und Meldepflichten (z. B. Formblätter, Eskalationspfade).
