Rohrleitungsnetz

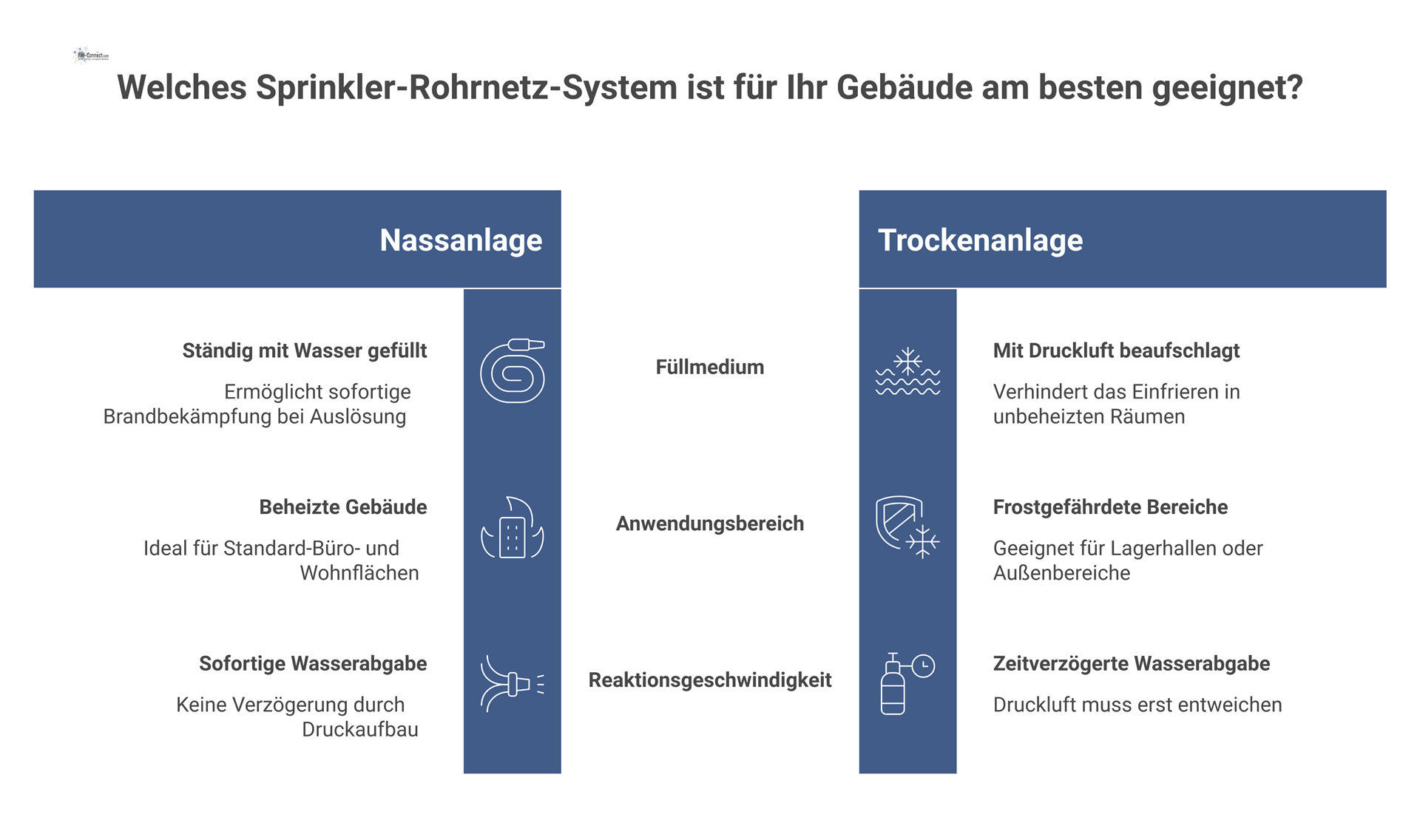

Nassanlagen führen das Rohrnetz ständig mit Wasser. Sie kommen in frostfreien Bereichen zum Einsatz und gewährleisten kurze Reaktionszeiten, da beim Auslösen des Sprinklers unmittelbar Wasser ausströmt. In frostgefährdeten Bereichen sind Nassleitungen unzulässig; dort sollten „nass/trockene“ oder Trockenanlagen ausgeführt werden. Bei Trockenanlagen steht das Rohrnetz unter Druckluft, das Wasser strömt erst nach Auslösung und Öffnung des Alarmventils ein. Diese Ausführung wird bei Minusgraden oder in Bereichen mit Frostgefahr gewählt, da ein gefülltes Netz gefrieren könnte. 

Pre‑Action‑Anlagen kombinieren eine Trockenleitung mit einer Brandmeldeanlage. Der Alarm durch Rauch‑ oder Flammendetektoren öffnet das vorgelagerte Ventil; erst danach kann ein im Leitungssystem befindlicher Sprinklerkopf auslösen. Diese Betriebsart wird in schutzkritischen Bereichen (z. B. Museen, Rechenzentren) eingesetzt, um ungewollte Wasserauslösungen zu vermeiden. Sonderformen wie Deluge‑Anlagen oder Schaum‑Wasser‑Systeme halten das Rohrnetz leer und öffnen beim Brandfall alle Düsen gleichzeitig über ein Steuerventil – sie werden dort eingesetzt, wo schnell große Mengen Löschmittel erforderlich sind.

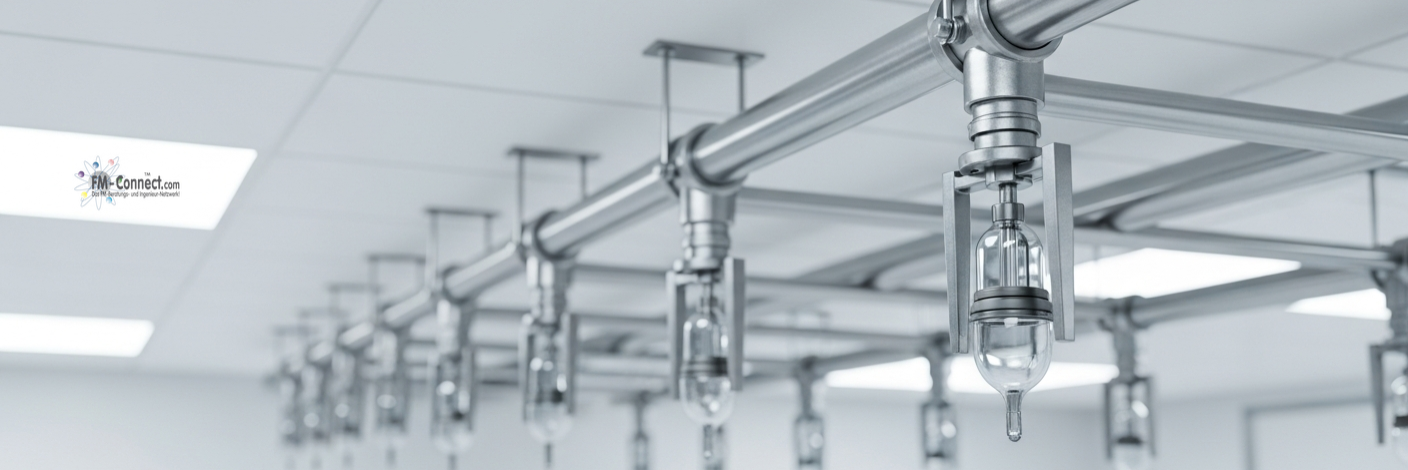

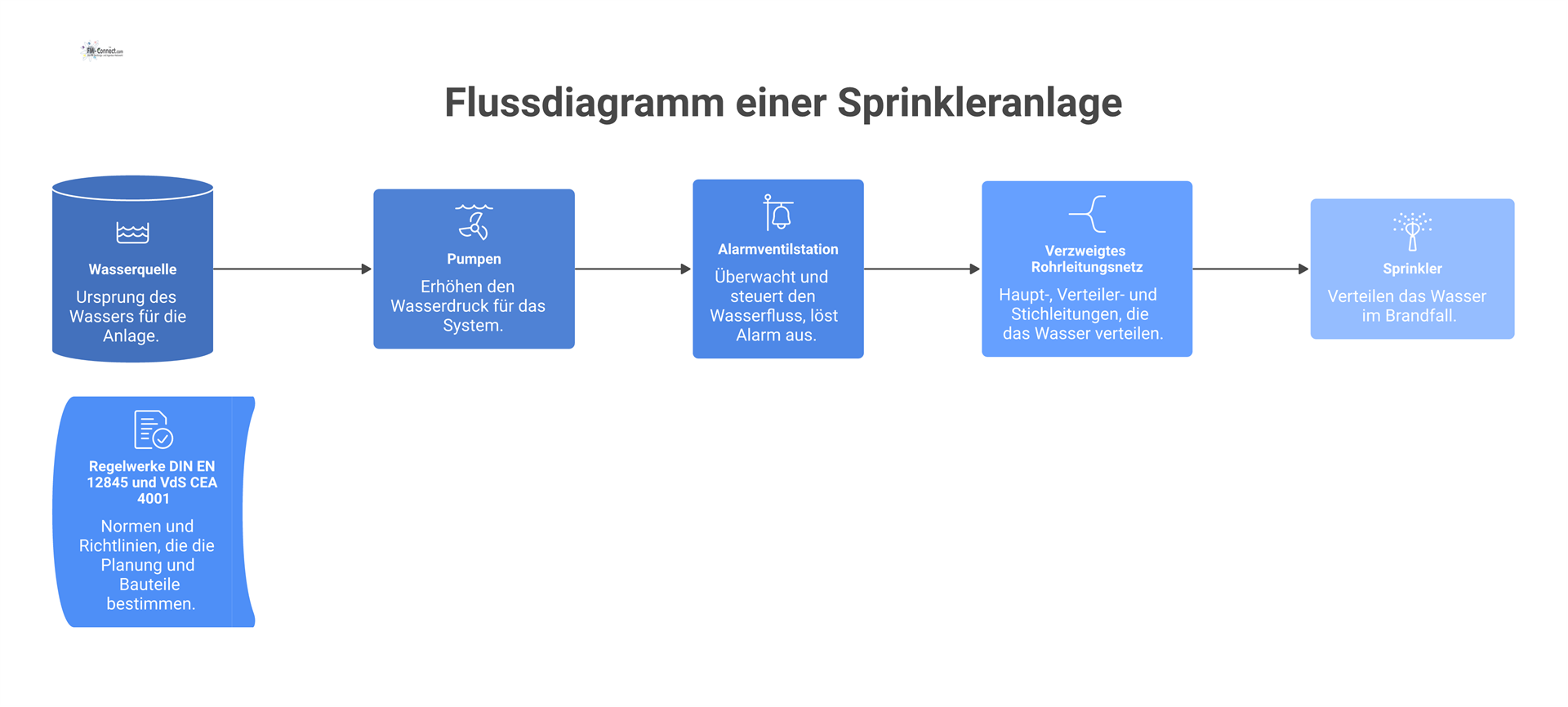

Rohrleitungsnetze gliedern sich in Hauptleitungen, Verteilleitungen und Stichleitungen. Die Hauptleitung verbindet die Wasserversorgung mit den Alarmventilstationen, von dort führen Verteilleitungen in die einzelnen Geschosse oder Brandabschnitte und verzweigen sich in Stichleitungen zu den Sprinklern. Die Netzstruktur kann als Ringsystem (Ring‑ oder Loop‑Netz) oder als Stichsystem ausgeführt werden. Ringnetze bieten hydraulische Redundanz, weil Wasser aus zwei Richtungen auf einen Abschnitt einwirken kann und damit Druckverluste geringer ausfallen. Stichsysteme sind einfacher zu installieren, können aber bei Rohrbruch oder Wartung ganze Teilbereiche außer Betrieb setzen. Planer sollten daher wenn möglich Ring‑ oder Schleifennetze vorsehen, um die Versorgungssicherheit zu erhöhen und Druckverluste zu minimieren. Alle Leitungen müssen entsprechend der hydraulischen Berechnung dimensioniert und mit einer eindeutigen Kennzeichnung versehen werden, um Druckverluste und Strömungsgeschwindigkeiten im zulässigen Bereich zu halten.

Geschweißte Verbindungen werden bei Stahlrohren eingesetzt und bieten eine dauerhaft dichte und mechanisch belastbare Rohrverbindung. Die Schweißnähte müssen nach den Anforderungen der einschlägigen Normen geprüft werden. Für schwarzstahlige Leitungen sind eingeschweißte Abzweige üblich, während verzinkte Leitungen häufig mit Gewindemuffen verbunden werden. 

Gewinde‑ und Flanschverbindungen kommen bei verzinkten Stahlrohren und bei Kupferleitungen zum Einsatz. Sie erlauben demontierbare Anschlüsse (z. B. an Armaturen, Ventilstationen oder Pumpen). Die Gewinde müssen dem Nenndruck entsprechen und korrosionsgeschützt sein. Flanschverbindungen werden vor allem bei großen Nennweiten und Anbindungen an Pumpen oder Armaturen gewählt.

Kupplungs‑ und Presssysteme (z. B. Klemm‑, Press‑ oder Steckverbindungen) ermöglichen eine schnelle Montage ohne Schweißarbeiten. Die GLORIA‑Richtlinie weist jedoch darauf hin, dass Press‑, Klemm‑ und Steckverbindungen in Trocken‑ oder Nass/Trocken‑Löschwasseranlagen nur zulässig sind, wenn sie für die beim Füllvorgang entstehenden Kräfte und die Brandeinwirkung an leeren Leitungen geeignet sind; dies gilt als erfüllt, wenn eine anerkannte Prüfstelle sie für Wasserlöschanlagen freigegeben hat. Dichtungsmaterialien müssen konstruktiv vor Hitze geschützt oder aus brandeinwirkungsbeständigem Material bestehen. Für Sprinkleranlagen mit großen Nennweiten dürfen die Leitungen gemäß VdS‑Richtlinie nicht an Trapezblech‑ oder Gasbetondecken befestigt werden; bei Durchmessern über DN 65 muss eine alternative Befestigung vorgesehen werden.

Die hydraulische Auslegung richtet sich nach der Brandgefahrenklasse des zu schützenden Bereichs. Die DIN EN 12845 unterscheidet in kleine Brandgefahr (LH), mittlere Brandgefahr (OH) und hohe Brandgefahr (HH); für Lagerbereiche gibt es zusätzliche Risikoklassen. Für jede Gefahrenklasse ist eine Bemessungsfläche und eine Mindestlöschdichte (Wasserbeaufschlagung in mm/min) festgelegt. Beispielsweise verlangt die Norm bei mittlerer Gefahr OH2 eine Bemessungsfläche von 144 m² und eine Wasserbeaufschlagung von 5 mm/min; dies entspricht einer erforderlichen Durchflussmenge von rund 720 L/min. Die hydraulische Berechnung basiert auf der Anzahl gleichzeitig auslösender Sprinkler in der ungünstigsten Zone. Hierzu sind die Leistungsdaten der Sprinklerdüsen (K‑Faktoren) sowie Rohrreibungs- und Formverluste zu berücksichtigen. Bei hoher Brandgefahr oder bei Regalanlagen können größere Flächen mit höheren Dichten erforderlich sein. Die Wasserversorgung muss so ausgelegt werden, dass der geforderte Volumenstrom über die festgelegte Betriebsdauer (typisch 30 oder 60 min) aufrechterhalten wird.

Hydraulische Berechnungen werden entweder nach dem Methode des größten Verlustwegs (nach EN 12845) oder als detaillierte Netzberechnung mit spezialisierten Programmen durchgeführt. Für jede Sprinklerzone wird die ungünstigste Leitungsstrecke mit den meisten gleichzeitig auslösenden Sprinklern zugrunde gelegt. Die Berechnung umfasst die Ermittlung der Durchflussmengen und Drücke, die Berücksichtigung von Druckverlusten durch Rohrreibung, Formteile und Armaturen sowie die Überprüfung der Strömungsgeschwindigkeiten. Gemäß FM‑Connect sollten Fließgeschwindigkeiten in Sprinklernetzen 6 m/s nicht überschreiten, um Geräuschbildung und Erosionskorrosion zu vermeiden. Die Ergebnisse werden in Form von Rohrnetzplänen mit Isometrien, Sprinklerlisten und Druckverlusttabellen dokumentiert und dienen als Nachweis für Betreiber, Sachverständige und Versicherer. Bei Änderungen am Gebäude (z. B. Umbauten, Nutzungsänderungen) muss geprüft werden, ob die vorhandene Sprinkleranlage weiterhin den Bemessungskriterien entspricht; ggf. sind die hydraulischen Berechnungen zu aktualisieren und dem Genehmiger vorzulegen.

Eine fachgerechte Planung des Rohrleitungsnetzes beginnt mit der Aufnahme der baulichen Gegebenheiten und der Koordination mit anderen Gewerken. Der Leitungsweg sollte möglichst kurz und geradlinig sein, Kollisionspunkte mit Lüftungs‑, Elektro‑ oder Medienleitungen sind frühzeitig zu erkennen. Die Planungsunterlagen müssen alle Komponenten des Rohrnetzes darstellen – Haupt‑, Steig‑, Verteil‑ und Stichleitungen, Sprinkler, Alarmventile, Armaturen und Pumpen – und dürfen keinesfalls Sprinkler‑ und Hydranten‑Netze miteinander verbinden. Nassleitungen dürfen nicht durch frostgefährdete Bereiche geführt werden; ist dies unvermeidbar, sind diese Bereiche als Trocken‑ oder Nass/Trocken‑Leitungen auszubilden und gegen Einfrieren zu schützen. In Räumen ohne Sprinklerschutz müssen Rohrleitungen und ihre Halterungen mit einer Feuerwiderstandsdauer F90 bekleidet werden, wie es die DIN 14462 und die VdS‑Richtlinie 15.1.8 verlangen. Alle Leitungen sind nach DIN 2403 (Trinkwasser) bzw. DIN 4066 (Löschwasserleitungen) zu kennzeichnen. 

Die Leitungsführung muss so geplant werden, dass Ventilstationen, Entleerungen und Sprinklerköpfe für Inspektionen erreichbar bleiben. Trassen, Schächte und abgehängte Decken dürfen nicht vollständig geschlossen werden; stattdessen sollten Revisionsöffnungen eingeplant werden. Durchdachte Trassenverläufe erleichtern später den Ausbau oder die Erweiterung des Systems.

Bei der Montage sind die Vorgaben zu Rohrhalterungen, Befestigungsabständen und Tragfähigkeiten einzuhalten. Die VdS‑Richtlinie 15.2 der CEA 4001 verlangt, dass die Bemessung der Rohrhalter, deren Anzahl und Abstände sowie die Mindestquerschnitte der Halterungen und die Tragfähigkeiten der Verankerungen dokumentiert werden. Rohrschellen und Schlaufen müssen nach FM‑Global‑ und UL‑Richtlinien zugelassen sein; VdS und EN 12845 definieren Mindestanforderungen an Materialstärke und Breite. Große Leitungsdurchmesser (D > DN 65) dürfen nicht an Trapezblech‑ oder Gasbetondecken befestigt werden. 

Sprinklerleitungen sind so zu befestigen, dass Längenänderungen durch Temperaturdifferenzen (z. B. bei Nass‑/Trocken‑Anlagen) aufgenommen werden können. Dazu dienen Gleitlager, Pendel oder flexible Edelstahl‑Kompensatoren. An Knotenpunkten sind Festpunkte anzubringen, um die Ausdehnung in definierte Richtungen zu lenken. 

Leitungen sind vor mechanischen Einwirkungen und Korrosion zu schützen. Bei Durchführungen durch Wände oder Decken müssen Brandschutz‑ und Schalldämmmaßnahmen eingehalten werden. Die F90‑Verkleidungen dienen dabei gleichzeitig dem Brandschutz und müssen die Halterungen einbeziehen. 

Vor der Inbetriebnahme müssen alle Leitungen gründlich gereinigt und gespült werden, um Schmutz, Metallspäne und Korrosionsprodukte zu entfernen. Die VdS‑ und VSH‑Richtlinien fordern eine Druckprüfung mit 1,5‑fachem Betriebsdruck (mindestens 15 bar) und eine Beobachtungsdauer von 24 Stunden; Leckstellen sind zu beheben und die Prüfung zu wiederholen. Im Anschluss ist das System erneut zu spülen, bevor es gefüllt und in Betrieb genommen wird.

Vor dem Verschließen der Leitungsstränge werden Druck‑ und Dichtheitsprüfungen durchgeführt. Die VdS‑Richtlinie 17.1.1 schreibt vor, die Anlagen mit dem 1,5‑fachen des zulässigen Betriebsdrucks, mindestens jedoch mit 15 bar, zu prüfen; der Prüfdruck ist mindestens 24 Stunden zu halten, und es dürfen keine Verformungen, Risse oder Undichtigkeiten auftreten. Zusätzlich sind Rohrhalterungen und Befestigungen zu kontrollieren. Bei Trocken‑ oder Nass/Trocken‑Anlagen muss das Füllen und Entleeren geübt werden, um sicherzustellen, dass die Druckwellen keine Beschädigungen verursachen. Die Prüfergebnisse sind zu dokumentieren und Bestandteil der Bestandsunterlagen.

Die Abnahme einer Sprinkleranlage erfolgt in der Regel gemeinsam mit einem behördlich oder versicherungstechnisch anerkannten Sachverständigen. Sie umfasst die Kontrolle der Dokumentation (Pläne, Berechnungen, Prüfbücher), die stichprobenhafte Überprüfung der Montagequalität (Rohrleitungsführung, Halterungen, Korrosionsschutz) sowie Funktionsprüfungen der Alarmventilstationen, Durchfluss‑ und Druckschalter und der Meldelinie zur Brandmeldezentrale. Erst nach erfolgreichem Abschluss aller Prüfungen wird die Anlage an den Betreiber übergeben. Zu den Abnahmeunterlagen gehören die vollständigen „As‑built“‑Pläne, die Liste aller Sprinklerköpfe mit K‑Faktor und Position, die hydraulischen Berechnungen, die Prüfprotokolle und eine Betriebsanleitung mit Wartungsanweisungen

Der Betreiber einer Sprinkleranlage trägt die Verantwortung für die Betriebsbereitschaft und muss regelmäßige Kontrollen durchführen. Nach VdS‑Vorgaben sind täglich visuelle Kontrollen der Druckanzeigen und der Pumpen erforderlich; bei automatisch überwachten Anlagen können diese Prüfungen wöchentlich erfolgen. Wöchentlich sind die Alarmventilstationen zu testen (Wasserfluss‑ und Alarmprobe), monatlich werden zentrale Komponenten wie Pumpenstarter und Motorfunktionen kontrolliert. Halbjährlich sind Trockenventilstationen zu warten; jährlich erfolgt eine umfassende Wartung der Nassanlagen und Diesel‑Sprinklerpumpen. Zusätzlich verlangt VdS alle drei Jahre eine Wirksamkeitsprüfung durch einen unabhängigen Sachverständigen, und nach 12,5 Jahren (Trockenanlagen) bzw. 25 Jahren (Nassanlagen) muss eine Altanlagenprüfung durchgeführt werden. Dabei werden Leitungen geöffnet oder endoskopiert, um Korrosion und Ablagerungen festzustellen, und mehrere Sprinklerköpfe werden im Labor geprüft.

Ein ausgebildeter Sprinklerwärter dokumentiert sämtliche Prüfungen und meldet Störungen umgehend. Instandhaltungsarbeiten dürfen nur von zertifizierten Firmen ausgeführt werden; der Betreiber muss sicherstellen, dass die Anlage während Arbeiten oder Umbauten ordnungsgemäß entleert ist, um gefährliche Wasserstoffansammlungen in galvanisierten Rohren zu vermeiden.

Die Instandhaltung umfasst Inspektion, Wartung und Instandsetzung. Zu den wiederkehrenden Arbeiten gehören das Schmieren von Armaturen, das Prüfen von Alarmklappen, die Funktionsprüfung der Pumpen sowie der Austausch von Verschleißteilen. Nach VdS sollten automatische Entwässerungsventile alle drei Jahre, Sicherheitsventile alle fünf Jahre und Druckschalter, Batterien sowie andere elektrische Komponenten alle drei bis vier Jahre ersetzt werden. Sprinklerköpfe, die korrodiert, verschmutzt oder mit Farbe kontaminiert sind, müssen umgehend erneuert werden. Wasserbehälter sind alle fünf Jahre von innen zu kontrollieren und alle 15 Jahre vollständig zu entleeren, zu reinigen und auf Korrosion zu prüfen. Die bereits erwähnte Altanlagenprüfung dient der langfristigen Substanzerhaltung: Wird dabei eine nennenswerte Abnahme der Wandstärken oder starke Ablagerungen festgestellt, sind die betroffenen Leitungen zu erneuern und das gesamte Netz zu spülen.

Korrosion und Ablagerungen stellen große Risiken dar. Insbesondere bei verzinkten Rohren kann bei Arbeiten am gefüllten Netz Wasserstoff entstehen, der sich explosiv entzünden kann; deshalb muss das betreffende Leitungssegment vor jeder Maßnahme vollständig entleert und ausreichend belüftet werden. Bei Trockenanlagen erhöhen Luftfeuchtigkeit und Kondensat die Korrosionsgefahr; regelmäßige Drainagen und die Installation von Feuchtigkeitsabscheidern oder Stickstoffanlagen können Abhilfe schaffen.

Für jede Sprinkleranlage ist eine vollständige Anlagendokumentation erforderlich. Dazu gehören Rohrnetzpläne mit Isometrien, die Position und Typen der Sprinklerköpfe, Ventil‑ und Armaturenlisten, Fließrichtungs‑ und Druckverlustdiagramme sowie die hydraulischen Berechnungen. Instandhaltungs‑ und Prüfprotokolle, Prüfbücher der Druck‑ und Funktionsprüfungen sowie Zertifikate über verwendete Werkstoffe und Verbindungstechniken sind in der Sprinklerzentrale zu archivieren. Bei jeder Erweiterung oder Änderung der Anlage sind die Pläne zu aktualisieren und die Berechnungen anzupassen.

Die Dokumentation dient als Nachweis für Behörden und Versicherungen, dass die Anlage nach den anerkannten Regeln der Technik errichtet und betrieben wird. Sie ist Grundlage für behördliche Abnahmen und periodische Prüfungen und beeinflusst die Einstufung der Versicherungsprämien. Gemäß FM‑Connect unterstützt eine lückenlose digitale Dokumentation auch die Optimierung von Wartungsstrategien und erleichtert die Vorbereitung auf externe Audits. Im Schadenfall belegt die Dokumentation, dass der Betreiber seine Sorgfaltspflichten erfüllt hat, was für die Haftung und den Versicherungsschutz entscheidend ist.

Sprinkleranlagen sind in das Gesamt‑Brandschutzkonzept eines Gebäudes eingebunden und haben Schnittstellen zu weiteren technischen Systemen. Die Alarm‑ und Störsignale der Sprinklerzentrale werden auf die Brandmeldezentrale (BMZ) aufgeschaltet; von dort erfolgt die Alarmweiterleitung an die Feuerwehr. Über die Gebäudeleittechnik (GLT) können Drücke, Ventilstellungen und Alarmzustände visualisiert werden; zentrale Störungsanzeigen und Protokollierung ermöglichen eine schnelle Reaktion und erleichtern die Wartung. 

Die Rohrleitungsführung muss mit anderen wasserführenden Systemen wie Trinkwasser‑ und Hydrantenleitungen abgestimmt werden; Mischverbindungen sind unzulässig. Die GLORIA‑Planungshilfe fordert eine eindeutige Kennzeichnung von Trinkwasser‑ und Nicht‑Trinkwasserleitungen (DIN 2403 und DIN 4066) und rät dazu, Löschwasserleitungen nicht durch frostgefährdete Bereiche zu verlegen. FM‑Planer müssen zudem die Schnittstellen zum baulichen Brandschutz berücksichtigen: Bei Durchführungen durch Brandabschnitte sind F90‑Abschottungen anzubringen, und Rohrleitungen in nicht gesprinklerten Bereichen sind mit Feuerwiderstandsklassen zu versehen. Schließlich interagieren Sprinkleranlagen mit der Gebäudeleittechnik durch Fernüberwachung (z. B. IoT‑Sensoren), die Druck, Durchfluss und Ventilstellungen in Echtzeit überwachen und Störungen melden.
