Facility Management: Sprinkleranlagen » Grundlagen » Kernkomponenten » Pumpen

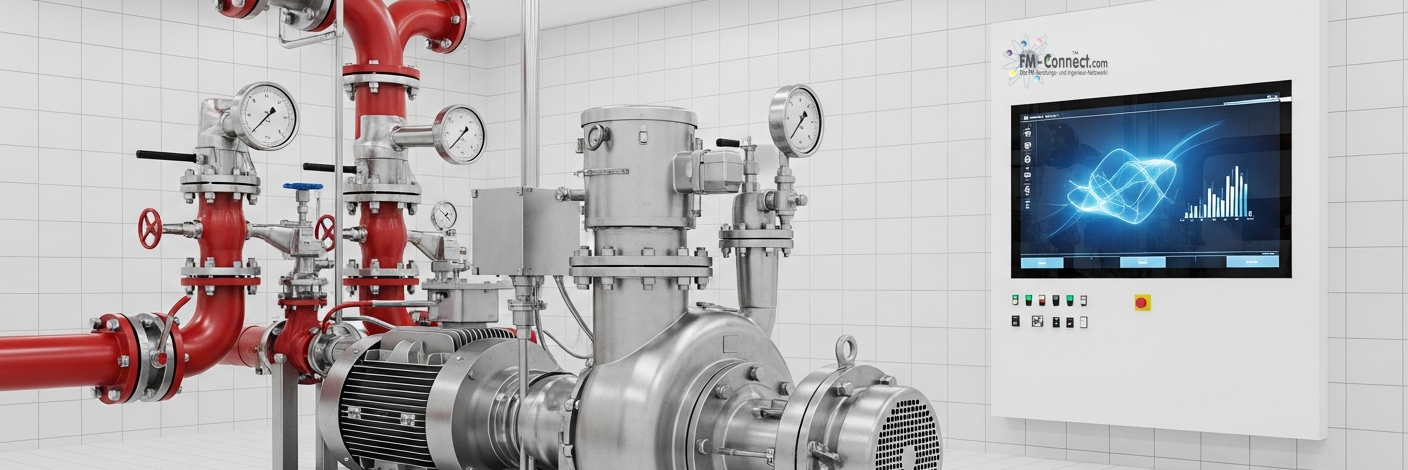

Pumpen in Sprinkleranlagen sorgen für ausreichenden Wasserdruck und zuverlässige Löschwasserversorgung im Brandfall

Sprinkleranlagen: Kernkomponenten Pumpen (Hauptpumpe und Jockey‑Pumpe)

Sprinklerpumpen gehören zu den sicherheitskritischen Kernkomponenten einer automatischen Wasserlöschanlage. Im Unterschied zu einfachen Hauswasserwerken werden diese Pumpen nach brandschutztechnischen Regelwerken dimensioniert und dienen ausschließlich der Bereitstellung von Löschwasser. Wenn der vorhandene Netzdruck nicht ausreicht, stellen die Hauptpumpe und die ergänzende Jockey‑Pumpe die nach Gefährdungsklasse geforderten hydraulischen Parameter sicher. Die maßgeblichen rechtlichen Grundlagen sind die DIN EN 12845 und die zugehörigen VdS‑Richtlinien (insbesondere VdS CEA 4001). Weitere Regelungen ergeben sich aus dem Bauordnungsrecht, der Muster‑Industriebaurichtlinie, der Betriebssicherheitsverordnung (BetrSichV) und aus Normen der elektrischen Energieversorgung (DIN VDE 0100/0105). Die vorliegende Darstellung orientiert sich an der Systematik dieser Regelwerke – von der Planung über die Aufstellung bis zur Instandhaltung – und ist auf eine revisionssichere Organisation im Facility Management (FM) ausgerichtet.

Regelungsgegenstand gemäß DIN EN 12845

Die Norm DIN EN 12845 ist die europäische Grundnorm für ortsfeste automatische Sprinkleranlagen. Sie regelt die Auslegung, Installation und Instandhaltung dieser Anlagen. Ein Schwerpunkt ist die hydraulische Nachweisführung der Wasserversorgung, bei der Mindestdruck und Durchfluss für die maßgebende Gefährdungsklasse festgelegt werden. Außerdem definiert die Norm Anforderungen an Pumpenanlagen, die Bestandteil der Wasserversorgung sind. In der aktuellen Ausgabe der Norm werden Gefährdungsklassen (LH, OH, HHP, HHS) beschrieben und grundlegende Vorgaben zur Mindestlöschwassermenge und zur Mindestbetriebsdauer gemacht.

Ergänzende technische und rechtliche Grundlagen

Regelwerk / Vorschrift

Regelungsinhalt

DIN EN 12845

Planung, Auslegung und Instandhaltung automatischer Sprinkleranlagen; hydraulische Nachweisführung; Mindestanforderungen an Pumpen

Grundlage für Dimensionierung und Leistung der Pumpen

VdS CEA 4001

Deutsche Ausführungsrichtlinie zu DIN EN 12845 mit weitergehenden Anforderungen, z. B. an Suction‑Betrieb, Einbau der Pumpen, Signalisierung und Wartung

Verschärfte Anforderungen an Redundanz, Pumpenraum, Energieversorgung und Überwachung

Muster‑Industriebaurichtlinie (MIndBauRL)

Landesrechtliche Vorgaben zum Brandschutz bei Industriebauten; definiert Schutzziele und fordert funktionssichere Löschanlagen

Basis für Bemessung und Genehmigung von Sprinkleranlagen

Betriebssicherheitsverordnung (BetrSichV)

Verpflichtet Betreiber zur sicheren Bereitstellung und regelmäßigen Prüfung von Arbeitsmitteln; für Sprinklerpumpen gilt die Pflicht zu regelmäßiger Prüfung, Unterweisung des Personals und Dokumentation

Legt Betreiberpflichten fest

DIN VDE 0100 / DIN VDE 0105

Regeln für Errichtung und Betrieb elektrischer Anlagen; VDE 0100‑560 definiert den vorrangigen Stromkreis für Sprinklerpumpen; verlangt eine separate Einspeisung ohne Fehlerstrom‑Schutzschalter (RCD) und dimensionierte Leitungen

Sicherstellung der Energieversorgung für Pumpen

Funktion im Gesamtsystem

Im Gesamtsystem der Sprinkleranlage dient die Pumpenanlage dazu, den erforderlichen Mindestdruck am hydraulisch ungünstigsten Sprinkler sicherzustellen. Dies schließt den Ausgleich von Druckverlusten in Rohrleitungen und Armaturen sowie die Bereitstellung der geforderten Löschwassermenge über die vorgeschriebene Dauer ein. Mit Öffnen eines oder mehrerer Sprinklerköpfe sinkt der Netzdruck; der Druckschalter erkennt diesen Abfall und startet die Hauptpumpe automatisch. Die Jockey‑Pumpe hält den Systemdruck in Normalbetrieb aufrecht und vermeidet unnötige Starts der Hauptpumpe.

Hydraulische Anforderungen gemäß Gefährdungsklasse

Die Auslegung der Sprinkleranlage erfolgt nach der Gefährdungsklasse. Die DIN EN 12845 unterscheidet Low Hazard (LH), Ordinary Hazard (OH 1–4), High Hazard Production (HHP 1–4) und High Hazard Storage (HHS 1–4). Für jede Klasse definiert die Norm die Bemessungsfläche, die erforderliche Durchflussmenge (Wasserbeaufschlagung pro Fläche) und die Versorgungsdauer. In der Klasse OH werden z. B. größere Durchflussmengen und längere Laufzeiten gefordert als in LH; bei HHP und HHS steigen die Anforderungen erheblich an. Für die hydraulische Berechnung werden der Mindestdruck am Referenzsprinkler, die Bemessungsfläche und die erforderliche Löschwassermenge angesetzt. Diese Parameter sind Grundlage für die Wahl der Pumpenleistung und Tankgröße.

Funktionale Anforderungen

Die Hauptpumpe ist die zentrale Komponente der Wasserversorgung. Sie muss im Brandfall automatisch starten und den erforderlichen Löschdruck und die geforderte Fördermenge liefern. Der Start wird durch einen Druckschalter ausgelöst, sobald der Netzdruck unter den vorgegebenen Einschaltwert fällt. Die Pumpe bleibt in Betrieb, bis der Druck über den Ausschaltdruck ansteigt oder manuell abgeschaltet wird. Ausfallsicherheit erfordert, dass die Pumpe im gesamten Betriebspunkt der Auslegungskurve den berechneten Volumenstrom liefert und dabei den Mindestdruck am Referenzsprinkler einhält.

Konstruktive Anforderungen gemäß DIN EN 12845

Anforderung

Inhalt gemäß Regelwerk

Leistungskennlinie

Die Pumpe muss im Betriebspunkt den berechneten Volumenstrom bei entsprechendem Druck liefern; der Motor darf nicht in den Überlastbereich geraten und muss für die gesamte H(Q)‑Kennlinie ausreichend dimensioniert sein.

Hydraulischer Abgleich der Pumpe mit den Berechnungsergebnissen; Motorleistung prüfen und dokumentieren.

Antrieb

Zulässig sind Elektromotoren oder Dieselmotoren. Der Motor darf maximal 3 600 rpm erreichen und muss über ausreichendes Anlaufmoment verfügen.

Strom‑ bzw. Kraftstoffversorgung sicherstellen; bei Dieselbetrieb Kraftstoffbevorratung und Wartung des Motors berücksichtigen.

Automatik

Die Pumpe muss selbsttätig starten und darf nur manuell gestoppt werden; automatische Abschaltung ist unzulässig. Die Steuerung muss eine Mehrfachanlaufslogik haben (z. B. mehrfaches Starten nach Ausfall).

Regelmäßige Funktionsprüfung der Steuerung und Nachweis der Startfunktion.

Dauerbetrieb

Die Laufzeit richtet sich nach der Bemessungsdauer der Sprinkleranlage (z. B. 30 – 90 Minuten). Bei Dieselantrieben müssen Kühlung, Kraftstoffbevorratung und Abgasanlage entsprechend ausgelegt werden; der Motor muss bei Umgebungstemperaturen von mindestens +5 °C sicher starten.

Pumpenraum temperieren und kraftstofflogistische Maßnahmen planen; Wartung und Notfalltests durchführen.

Energieversorgung

Sprinklerpumpen benötigen eine priorisierte Energieversorgung, damit sie auch bei Abschalten anderer Verbraucher funktionsfähig bleiben. Nach VDE 0100‑560 wird der zugehörige Stromkreis als vorrangiger Stromkreis bezeichnet. Er wird unmittelbar hinter dem Hauptzähler der Immobilie über einen separat abgesicherten Abgang angeschlossen, damit die Feuerwehr den übrigen Strom abschalten kann, ohne die Sprinklerpumpe zu unterbrechen. Die VdS‑Richtlinie verlangt, dass die Versorgung separat vom allgemeinen Gebäudenetz erfolgt, keine Fehlerstrom‑Schutzschalter verwendet werden und die Kabel für die höchstmögliche Stromaufnahme dimensioniert sind. Bei Dieselantrieben ist eine unabhängige Kraftstoffbevorratung für die gesamte Laufzeit erforderlich. In größeren Anlagen oder bei höheren Schutzklassen sind Redundanzen üblich: es können zwei dieselbetriebenen Pumpen oder eine Kombination aus Diesel‑ und Elektropumpe installiert werden, wobei jede Pumpe allein die geforderte Leistung erbringen muss.

Zweck und Abgrenzung zur Hauptpumpe

Die Jockey‑Pumpe (auch Druckhaltepumpe) dient ausschließlich der Druckhaltung im Normalbetrieb. Kleine Leckagen oder Temperaturänderungen führen zu Druckschwankungen im Leitungsnetz; die Jockey‑Pumpe kompensiert diese Schwankungen durch kurzzeitigen Betrieb. Sie verhindert dadurch unnötige Starts der Hauptpumpe und stellt sicher, dass die Anlage im Bereitschaftszustand unter Druck bleibt.

Regelwerksanforderungen

Kriterium

Anforderung

Erläuterung

Förderleistung

Die Jockey‑Pumpe hat eine deutlich geringere Förderleistung als die Hauptpumpe und ist nur für die Druckhaltung ausgelegt.

Sie soll keine Löschwassermengen fördern, sondern das Leitungssystem füllen.

Einschaltpunkt

Der Einschaltpunkt der Jockey‑Pumpe liegt oberhalb des Startdrucks der Hauptpumpe; sie wird deaktiviert, bevor der Hauptpumpendruck erreicht wird.

Vermeidung von Überlastung der Hauptpumpe und unnötiger Starts.

Betrieb

Die Pumpe läuft nur kurzzeitig zum Druckausgleich; lange Laufzeiten deuten auf Leckagen und müssen geprüft werden.

Betreiber müssen Betriebszustand überwachen und Leckagen beheben.

Betriebswirtschaftliche Bedeutung im FM

Die Jockey‑Pumpe reduziert den Verschleiß der Hauptpumpe, weil diese nur bei tatsächlichen Löschereignissen oder Prüfungen läuft. Sie minimiert Fehlalarme und verlängert die Lebensdauer der Gesamtanlage. Im Facility Management ist die Beobachtung der Einschaltdauer der Jockey‑Pumpe ein wichtiges Instrument zur Leckageerkennung und zur Optimierung der Instandhaltungsintervalle.

Bauliche Anforderungen

Die Pumpenanlage muss in einem separaten, frostfreien Pumpenraum untergebracht sein. Der Raum darf ausschließlich der Feuerlöschtechnik dienen und muss mit nicht brennbaren Baustoffen sowie einem hohen Feuerwiderstand ausgeführt sein. Zulässig sind: (a) ein eigenständiges Gebäude für die Pumpe, (b) ein angebauter Raum mit direktem Zugang von außen oder (c) ein Pumpenraum mit direkter Außenanbindung. Lagerungen, Produktionsanlagen oder Gas‑Übergabestationen dürfen sich nicht darin befinden. Die Sprinklerpumpenräume müssen selbst sprinklergeschützt werden; bei separaten Gebäuden ist eine Verbindung der Abströmleitung mit dem Hauptnetz und eine zusätzliche Durchflussmessung erforderlich.

Der Pumpenraum muss ausreichend temperiert sein

Für elektrische Pumpen und für Dieselaggregate mit Vorwärmung wird eine Raumtemperatur von mindestens +5 °C gefordert; für Dieselaggregate ohne Vorwärmung mindestens +10 °C. In speziellen Betriebsarten, beispielsweise bei in den Rohrmantel integrierten Pumpen, wird vom Hersteller sogar eine Mindesttemperatur von +4 °C vorgegeben. Dieselaggregate benötigen eine ausreichende Belüftung entsprechend den Herstellervorgaben, um Verbrennungsluft zuzuführen und Abwärme abzuführen.

Technische Infrastruktur

Der Pumpenraum muss mit Be‑ und Entlüftung, ausreichender Beleuchtung nach Arbeitsstättenrecht und einer Bodenentwässerung ausgestattet sein. Absperrarmaturen sind in der Saug‑ und Druckleitung vorzusehen; auf der Druckseite ist zusätzlich ein Rückschlagventil einzubauen. Es muss gewährleistet werden, dass das Löschwasser im Umlauf bleibt, um ein Überhitzen der Pumpe bei geschlossenen Ventilen zu verhindern. Bei Saugförderung dürfen nur kleinere Höhen überwunden werden; das Regelwerk verlangt, dass mindestens zwei Drittel des Vorratsbehältervolumens (bei hohen Brandrisiken fünf Sechstel) oberhalb der Pumpenmitte liegen.

Automatischer Startmechanismus

Die Steuerung der Sprinklerpumpe erfolgt über einen Pumpen‑Steuerschrank. Dieser wertet den Druckschalter aus und startet den Motor automatisch; ein manueller Start ist ebenfalls möglich, ein automatisches Abschalten ist jedoch unzulässig. Für Dieselaggregate wird mehrfaches automatisches Starten gefordert, falls der erste Anlauf misslingt. Die Steuerung muss so aufgebaut sein, dass Störungen den automatischen Start nicht verhindern; Schalter oder Armaturen dürfen nur manuell zurückgestellt werden.

Meldeeinrichtungen

Die Betriebs‑ und Störmeldungen der Pumpe müssen sowohl im Pumpenraum als auch an einer ständig besetzten Stelle (z. B. Leitwarte) optisch und akustisch signalisiert werden. Die VdS‑Richtlinie fordert die Überwachung von drei Zuständen: Für Prüfung der Signalgeräte müssen Prüftaster vorhanden sein. Diese Meldungen sind über die Brandmeldeanlage an die Feuerwehrleitstelle weiterzuleiten.

Hydraulischer Leistungsnachweis

Vor der Inbetriebnahme wird die Pumpenanlage hydraulisch geprüft. Dabei werden Druck und Fördermenge am Messanschluss des Pumpenraums gemessen und mit den Berechnungswerten aus der hydraulischen Auslegung verglichen. Abweichungen müssen nachjustiert werden. Der Nachweis umfasst auch die Prüfung der NPSH‑Bedingungen (Saughöhe und Zulaufdruck) und die Funktionsfähigkeit der Start‑ und Meldeeinrichtungen.

Dokumentation

Dokument

Inhalt

Abnahmeprotokoll

Prüfwerte der Druck‑ und Fördermengenmessungen, Startverhalten und Messung der Laufzeit; Unterschriften von Fachfirma und Betreiber.

Hydraulische Berechnung

Detaillierte Nachweise der Dimensionierung, einschließlich Gefährdungsklasse, Bemessungsfläche, Durchfluss, Druckverluste und Pumpenauswahl.

Schalt‑ und Stromlaufpläne

Nachweis der Energie‑ und Steuerungsversorgung, Kennzeichnung des vorrangigen Stromkreises und Leitungsdimensionierung gemäß DIN VDE 0100 / 0105.

Wartungsanleitungen und Bedienungsvorschriften

Herstellerangaben zu Wartungsintervallen, Schmierstoffen und Startversuchen; Pflichtenheft für das Bedienpersonal.

Die Norm verlangt regelmäßige Prüfungen, die im Facility Management organisiert und dokumentiert werden müssen:

  • Wöchentliche Probeläufe: Der Betreiber führt mindestens einmal pro Woche eine Funktionsprüfung durch. Dabei werden die Alarmarmaturen ausgelöst, die elektrische Pumpe im Testbetrieb gestartet und bei Dieselaggregaten der Motor im Leerlauf betrieben. Auch Netzersatzanlagen werden im Testbetrieb gestartet.

  • Monatliche Sichtprüfungen: Sichtkontrolle der Pumpen, Rohrleitungen und Armaturen auf Beschädigungen, Korrosion und Dichtheit; Prüfen von Ölstand, Kraftstoffvorrat und Batterien; Überprüfung der Jockey‑Pumpe (Start‑/Stopp‑Verhalten).

  • Jährliche Funktionsprüfungen: Eine umfassende Prüfung erfolgt einmal pro Jahr durch eine zertifizierte Fachfirma. Dabei werden die Pumpen unter Last gefahren, Druck‑ und Förderleistung überprüft, die Steuerung in allen Betriebsarten (automatisch, manuell, simulierte Druckabsenkung) getestet und repräsentative Rohrabschnitte geöffnet, um Korrosion zu beurteilen. Der vollständige Alarmablauf von der Sprinklerauslösung bis zur Brandmeldeanlage wird simuliert.

Betreiberpflichten

Gemäß BetrSichV hat der Betreiber dafür zu sorgen, dass die Sprinkleranlage jederzeit betriebsbereit ist und keine Gefahr für Beschäftigte ausgeht. Er muss regelmäßige Prüfungen veranlassen, Prüfprotokolle dokumentieren und das Bedienpersonal schulen. Alle Prüfergebnisse, Wartungsberichte und Störungsmeldungen müssen revisionssicher archiviert werden. Bei Veränderungen im Gebäude (z. B. Nutzungsänderungen) ist die Anlage erneut zu bewerten und gegebenenfalls anzupassen.

Redundante Pumpenanlagen

In Anlagen mit hoher Verfügbarkeit oder bei erhöhten Gefährdungsklassen sind redundante Pumpenanlagen erforderlich. Die VdS‑Richtlinie schreibt vor, dass bei parallelen Pumpen jede Pumpe allein den erforderlichen Druck und die erforderliche Durchflussmenge liefern muss. Häufig werden zwei Dieselaggregate oder eine Kombination aus Diesel‑ und Elektropumpe eingesetzt. Diese Pumpen müssen an unterschiedliche Energiequellen angeschlossen sein (z. B. Netzversorgung und Netzersatzanlage). Eine Jockey‑Pumpe unterstützt die Druckhaltung, verhindert Fehlstarts und dient gleichzeitig als Überwachungseinrichtung für Leckagen.

Ausfallszenarien

Relevante Ausfallursachen sind Stromausfall, mechanische Defekte (etwa Lagerschäden oder Defekte an Ventilen) und Wartungsmängel. Ein Stromausfall kann durch separate Einspeisung, Netzersatzanlagen und redundante Pumpen abgemildert werden. Mechanische Defekte erfordern präventive Instandhaltung und den rechtzeitigen Austausch von Verschleißteilen. Wartungsmängel lassen sich durch klare Prozesse, Checklisten und Personalschulung vermeiden. Eine Risikobewertung im FM bewertet diese Szenarien, ergreift Maßnahmen zur Vermeidung und berechnet die verbleibenden Restrisiken.

Organisatorische Einbindung

Die Sprinklerpumpenanlage ist Bestandteil des ganzheitlichen Brandschutzkonzepts des Gebäudes. Im Rahmen des Facility Managements wird sie in die Wartungs‑ und Prüfplanung eingebunden – oftmals mittels Computer‑Aided Facility Management (CAFM). Prüfintervalle, Wartungsverträge und Ersatzteilmanagement werden systematisch hinterlegt, und Störmeldungen werden über das CAFM‑System an verantwortliche Stellen weitergeleitet.

Revisionssichere Dokumentation

Im FM ist eine lückenlose, revisionssichere Dokumentation aller Maßnahmen erforderlich. Dazu gehören Wartungsnachweise, Störungsprotokolle und Prüfberichte. Insbesondere bei Versicherern und Behörden müssen diese Unterlagen vorgelegt werden. Deshalb sollten Prüfprotokolle mit Datum, Uhrzeit, durchgeführter Tätigkeit, Messergebnissen und Verantwortlichen detailliert geführt und archiviert werden. Digitale Dokumentation unterstützt die Nachvollziehbarkeit und erleichtert Audits.

Schnittstellen zu Behörden, Versicherern und Feuerwehr

Sprinkleranlagen sind genehmigungsbedürftige Anlagen. Der Betreiber muss regelmäßig Prüfberichte und Wartungsprotokolle vorlegen, insbesondere bei behördlichen Brandschutzprüfungen und gegenüber dem Versicherer. Abstimmungen mit Sachverständigen und der Feuerwehr sind bei Planung und Inbetriebnahme erforderlich. Viele Versicherer verlangen zusätzlich einen Nachweis nach VdS CEA 4001, der die Einhaltung der Richtlinien dokumentiert. Die Feuerwehr muss Zugang zum Pumpenraum und zu den Meldeeinrichtungen haben; bei Inbetriebnahme und Änderungen ist eine Funktionsprüfung gemeinsam mit der Feuerwehr vorgesehen.

Wirtschaftlichkeit

Die Wirtschaftlichkeit einer Sprinklerpumpenanlage wird durch Energieverbrauch, Wartungskosten und Lebensdauer bestimmt. Elektromotoren verursachen geringere laufende Kosten, benötigen jedoch eine zuverlässige Stromversorgung. Dieselaggregate sind unabhängig vom Netz, verursachen aber höhere Wartungs‑ und Kraftstoffkosten. Ein optimiertes Druckhaltungskonzept mit Jockey‑Pumpe reduziert die Starts der Hauptpumpe und senkt den Verschleiß. Regelmäßige Prüfungen erhöhen die Verfügbarkeit, verursachen aber auch Kosten; diese sind im Budget des Facility Managements zu berücksichtigen.

Modernisierung und Ersatz

Die Lebensdauer von Pumpen beträgt in der Regel mehrere Jahrzehnte. Dennoch müssen Pumpen und Steuerungen regelmäßig modernisiert werden, um den aktuellen Normen zu entsprechen. Bei Änderungen der Nutzung oder bei höherer Gefährdungsklasse (z. B. Erweiterung von Lagern) kann eine Nachrüstung erforderlich werden. Ersatzteile sollten langfristig bevorratet werden, und bei Modernisierung ist auf die Kompatibilität mit bestehender Infrastruktur und die Einbindung in das CAFM‑System zu achten.
