Sprinkleranlagen – Kernkomponente Alarmventilstation (Herzstück je Zone)
Die Alarmventilstation ist die funktions‑ und sicherheitstechnische Schlüsselkomponente jeder Sprinklerzone. Als Schnittstelle zwischen der Wasserversorgung und dem druckbeaufschlagten Rohrnetz steuert sie den kontrollierten Wassereintritt, entkoppelt die Versorgung von der geschützten Zone und löst bei Durchfluss optische, akustische und fernübertragene Alarme aus. Fachquellen erläutern, dass der Druckabfall im Rohrnetz nach Öffnen eines Sprinklers das zugeordnete Alarmventil auslöst; dadurch werden die Druckerhöhungsanlagen aktiviert und gleichzeitig eine Alarmmeldung vor Ort und an eine ständig besetzte Stelle erzeugt. Die Ventilstation ist damit unmittelbarer Garant für Betriebssicherheit, Schadensbegrenzung und Versicherbarkeit der gesamten Löschanlage. Planung, Errichtung, Betrieb und Instandhaltung unterliegen klaren Vorgaben der VdS‑Richtlinien und der DIN EN 12845 sowie ergänzenden Landesbauordnungen. Für das Facility Management ist es daher essenziell, die Alarmventilstation regelkonform zu planen, auszuführen, zu betreiben und lückenlos zu dokumentieren.
Alarmventilstation als Kernkomponente jeder Zone
- Normativer und regelwerksbezogener Rahmen

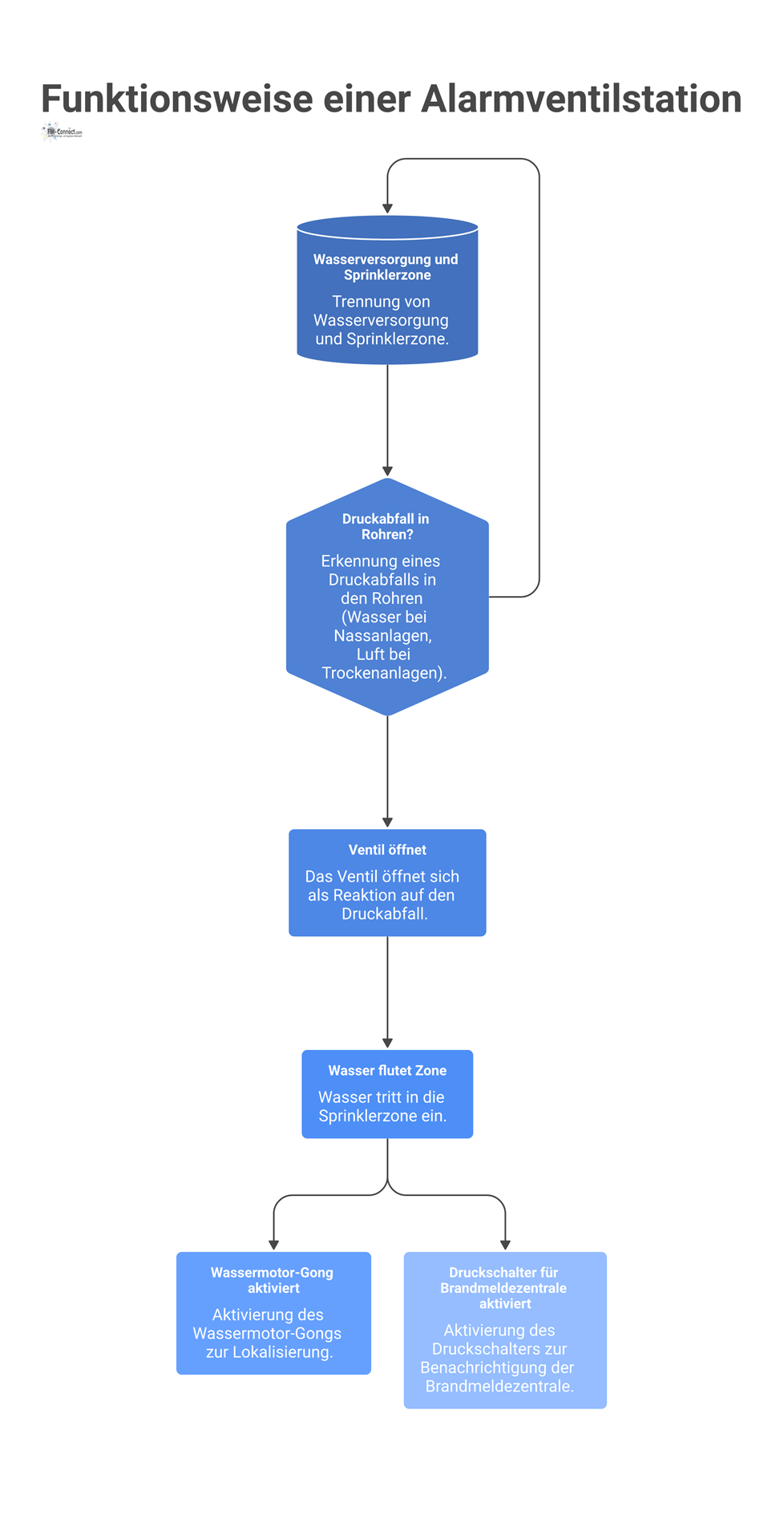

- Funktionale Aufgabe der Alarmventilstation
- Bauarten und systemtechnische Varianten
- Anforderungen an Planung und Dimensionierung
- Montage‑ und Installationsanforderungen
- Prüf‑, Abnahme‑ und Inbetriebnahmeanforderungen
- Betrieb und Instandhaltung im Facility Management

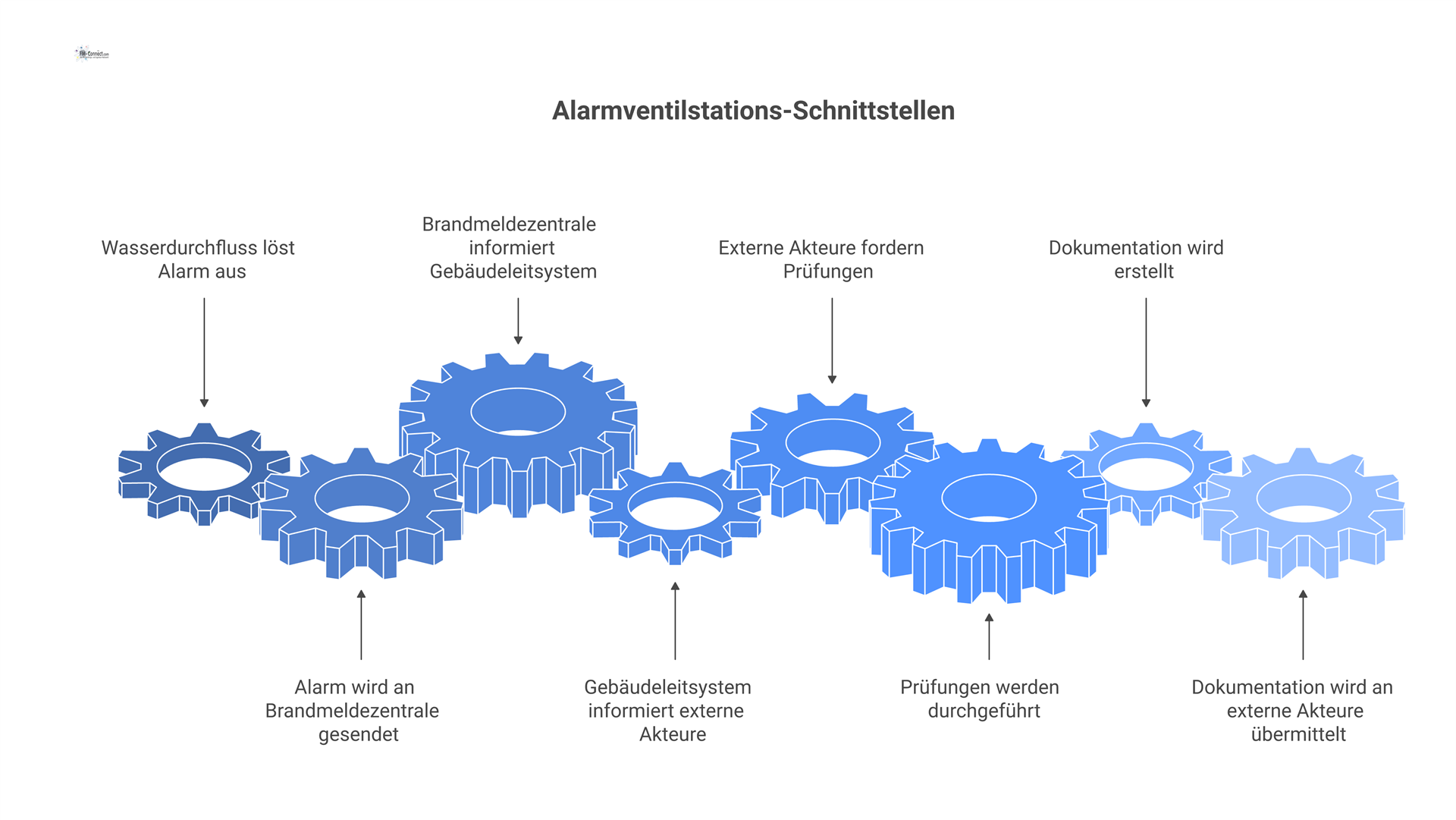

- Schnittstellen zu angrenzenden Systemen
- Bedeutung der Alarmventilstation für Sicherheit und Haftung
Einordnung innerhalb der einschlägigen Regelwerke
Die Alarmventilstation bildet innerhalb der Sprinkleranlage die Schnittstelle zwischen der Wasserquelle und dem Rohrleitungsnetz. Sie unterbricht die dauerhaft unter Druck stehende Versorgung und hält die angeschlossene Zone trocken oder ruhend, bis ein Sprinkler auslöst. Andere Kernkomponenten wie Wasserquelle, Pumpen, Rohrnetz und Sprinklerköpfe bilden mit dem Alarmventil ein System; das Ventil selbst steuert den Durchfluss und die Alarmierung. Da die Ventilstation in alle Zonenpläne eingezeichnet und dimensioniert werden muss, gilt ihre Auslegung als verbindlicher Teil der Planung nach DIN EN 12845 und VdS CEA 4001. Die Anforderungen sind für Errichter und Betreiber rechtlich bindend.
Relevante Regelwerke und Standards
| Regelwerk/Norm | Regelungsinhalt im Kontext der Alarmventilstation |
|---|---|
| VdS‑Richtlinien für Sprinkleranlagen (CEA 4001, VdS 2092) | Vorgaben zu Aufbau, Funktionsweise, Bauarten, Prüfumfang und Wartungsintervallen der Alarmventilstationen; Festlegung der maximalen Flächen pro Ventil und der Ausrüstung (Alarmgeber, Absperrklappen, Prüfventile). |
| DIN EN 12845 – Automatische Sprinkleranlagen | Europäische Mindestanforderungen an Planung, Einbau, Abnahme und Betrieb; definiert Zonenkonzepte, Dimensionierung, Einbauorte, Kennzeichnung und Prüfverfahren. |
| Landesbauordnungen und Sonderbauvorschriften | Genehmigungs‑ und Betreiberpflichten, insbesondere frostfreie Aufstellung, Wartungszugang und Anschluss an Brandmeldeanlagen. |
| Versicherungsanforderungen (VdS, FM Global) | Vorgaben zur Schadenverhütung, zu Meldelinien pro Alarmventil und zur Verfügbarkeit der Löschanlage; separate Meldeleitung pro Alarmventil/Strömungswächter ist nach technischen Anschlussbedingungen erforderlich. |
Steuerung des Wassereintritts
Die Alarmventilstation trennt die druckbeaufschlagte Wasserversorgung von der Sprinklerzone. Bei Nassanlagen ist das Rohrnetz bis zum Sprinkler durchgehend mit Wasser unter hohem Druck gefüllt; öffnet ein Sprinkler, fällt der Druck ab und das Alarmventil öffnet sich sofort, wodurch das Wasser ohne Verzögerung eintritt. Die DIN EN 12845 schreibt vor, Nassanlagen nur in frostfreien Bereichen einzusetzen.
Bei Trockenanlagen wird das Rohrnetz zwischen Sprinkler und Alarmventil mit Druckluft oder Inertgas gefüllt; bei Hitzeeinwirkung senkt ein geplatztes Sprinklerglas den Druck, das Alarmventil öffnet und flutet das Rohrnetz. Diese Bauart wird in frostgefährdeten oder hochtemperierten Bereichen verwendet. Kombinierte Nass‑Trocken‑ oder Tandemanlagen füllen Teilbereiche witterungsabhängig mit Wasser oder Druckgas; eine Variante ist die Preaction‑Anlage, bei der die Alarmventilstation nur nach elektrischem Voralarm und gleichzeitigem Sprinklerauslösen öffnet.
Die Ventilstation muss Fehl- und Leckageauslösungen verhindern. Preaction‑Anlagen des Typs A öffnen das Alarmventil nur durch einen automatischen Brandmeldealarm; bei Ausfall der Brandmeldeanlage arbeitet die Anlage wie eine Trockenanlage, sodass Undichtigkeiten im druckluftgefüllten Rohrnetz nicht zum Öffnen des Ventils führen.
Alarmierung und Signalweiterleitung
Der Durchfluss an der Alarmventilstation löst mechanisch einen Wassermotor‑Gong oder eine Sprinklerglocke aus und steuert gleichzeitig einen Druckschalter zur Alarmweiterleitung an die Brandmelde‑ oder Gebäudeleittechnik. Laut den technischen Anschlussbedingungen der Feuerwehr Münster ist pro Alarmventil bzw. Strömungswächter mindestens eine separate Meldelinie zur Brandmeldezentrale vorzusehen; der Löschbereich muss eindeutig bezeichnet werden und eine zusätzliche Erkundung über Sammelanzeigen ist unzulässig. Dadurch kann der Alarmbereich schnell lokalisiert werden, und die Alarmventilstation wird im Gefahrenmeldesystem wie ein eigener Meldebereich behandelt.
Alarmventilstationen nach Systemtyp
| Systemart | Charakteristik der Alarmventilstation |
|---|---|
| Nasssprinkleranlage | Rohrnetz dauerhaft mit Wasser unter hohem Druck gefüllt; das Alarmventil öffnet ohne Verzögerung, wenn ein Sprinkler auslöst. |
| Trockensprinkleranlage | Rohrnetz zwischen Sprinkler und Alarmventil mit Druckluft oder Inertgas gefüllt; bei Druckabfall öffnet das Alarmventil und flutet das Rohrnetz. |
| Preaction‑Systeme (Typ A/B) | Kombination aus Trockenanlage und Brandmeldeanlage; Typ A öffnet nur nach Voralarm der Brandmeldeanlage, Typ B nach Brandmeldealarm oder Sprinklerauslösung. Diese Systeme werden verwendet, wenn Wasserschäden unbedingt zu vermeiden sind. |
| Deluge‑Systeme / Sprühflut‑Anlagen | Alle Düsen sind offen; die Alarmventilstation wird manuell oder elektrisch ausgelöst, und das Wasser wird auf den gesamten Schutzbereich verteilt. Diese Systeme schützen gefährdete Objekte und erfordern eine hohe Wassermenge in kurzer Zeit. |
Konstruktive Hauptbestandteile
Eine Alarmventilstation besteht aus dem Ventilkörper mit Rückschlag‑ und Dichtelementen, Absperrklappen vor und nach dem Ventil, Prüf‑ und Entleerungseinrichtungen sowie Mess‑ und Anzeigeelementen. Die Prüfanweisung zur Ausführungsplanung schreibt vor, dass jede Station über Alarmierungseinrichtungen (Gong/Wassermotor und Druckschalter), Testventile zur Simulation eines offenen Sprinklers, ein Entleerungsventil zum Ablassen des Wassers und Manometer zur Drucküberwachung (vor und hinter dem Ventil) verfügen muss. Zusätzlich sind Alarmabgänge und Signalanschlüsse für die Verbindung zur Brandmeldezentrale vorzusehen.
Zonenkonzept und Zuordnung
Die Planung muss jede Sprinklerzone mit einem eigenen Alarmventil ausstatten. Große Gebäude sind in einzelne Zonen oder Brandabschnitte zu unterteilen; eine Alarmventilstation darf nur eine begrenzte Anzahl von Sprinklern bzw. eine maximale Schutzfläche versorgen, damit die Anlage im Alarmfall beherrschbar bleibt. Unterschiedliche Systemarten (z. B. Nasszone und Trockenzone) erfordern separate Ventile. Jede Zone ist hydraulisch zu trennen und eindeutig zu kennzeichnen, damit die Zuordnung in Brandschutzplänen und Feuerwehrplänen klar erkennbar ist.
Einbauort und Zugänglichkeit
Alarmventilstationen sind in trockenen, frostsicheren und gut zugänglichen Räumen zu platzieren. Die Ausführungsplanung sollte Sprinklerventilräume vorsehen, die ausreichend Platz für mehrere Steigleitungen und Wartungsabstände bieten; bei Trockenanlagen ist ein Kompressor oder Druckluftanschluss mitzuplanen, bei Preaction‑Systemen ein elektromagnetisches Auslöseventil. Der Zugang darf nicht durch abgehängte Decken oder Einbauten versperrt werden. Empfohlen wird eine Bewegungsfläche von 0,8–1 m rund um das Ventil. Eine klare Beschilderung (Nummerierung der Ventile, Zuordnung der Zone) erleichtert die Bedienung und reduziert Verwechslungsgefahr.
Einbaulage und Anschlussbedingungen
Die Einbaurichtung (horizontal oder vertikal) richtet sich nach Herstellerangaben und Normen. Rohrverbindungen sind mit zugelassenen Flanschen oder Verschraubungen auszuführen. Vor und nach jeder Alarmventilstation sind Absperrklappen zu installieren, die gegen unbeabsichtigtes Schließen gesichert und überwacht werden müssen. Es sind Prüfleitungen (Testauslass) zur Simulation eines Sprinkleröffnens sowie Entwässerungsanschlüsse vorzusehen.
Kennzeichnung und Dokumentation
Jede Alarmventilstation ist dauerhaft zu beschriften. Pläne müssen die Fließrichtung des Wassers, die Zonenzuordnung und die Lage der Ventile zeigen. Laut Feuerwehr Münster ist für jedes Alarmventil eine separate Meldelinie anzuschließen und eine eigene Feuerwehrlaufkarte zu erstellen; diese Anforderungen sind bei der Dokumentation zu berücksichtigen. Die Bestandsunterlagen (Schemata, Pläne, Herstellerangaben) müssen für Planer, Betreiber und Prüfer jederzeit verfügbar sein.
Erstprüfung und Abnahme
Vor Inbetriebnahme der Sprinkleranlage ist jede Alarmventilstation einer Sicht‑ und Funktionsprüfung zu unterziehen. Dabei wird die Ventilmechanik kontrolliert, der Alarmgong und der Druckschalter müssen auslösen und die Übertragung an die Brandmeldezentrale ist nachzuweisen. Die Auslösezeiten und Drücke sind zu dokumentieren und mit den Normvorgaben zu vergleichen.
Übergabe an den Betreiber
| Prüfnachweis | Inhalt |
|---|---|
| Abnahmeprotokoll | Bescheinigung der Funktionsfähigkeit und Regelwerkskonformität der Alarmventilstation einschließlich Messwerte und Prüfergebnis. |
| Prüfprotokoll | Aufzeichnung der Funktions‑, Druck‑ und Durchflussprüfungen; enthält Einstellwerte von Manometern, Alarmierungszeiten und eventuell durchgeführte Einstellkorrekturen. |
| Bestandsdokumentation | Vollständige Pläne, Schemas, Herstellerunterlagen, Feuerwehrlaufkarten und Nachweise der Meldelinien pro Alarmventil. |
Regelmäßige Betreiberprüfungen
Regelmäßige Prüfungen stellen die Funktionsfähigkeit sicher. Die VdS‑Richtlinien und DIN EN 12845 fordern Funktionskontrollen von Alarmventilen, Druckluftüberwachung, Wasserversorgung und Sprinklerköpfen.
Prüfungen umfassen:
Sichtkontrollen: Tägliche bis wöchentliche Kontrolle von Alarmventilen, Manometern und Rohrleitungen. Dabei sind Undichtigkeiten, Korrosionsschäden und Frostschutz zu prüfen.
Funktionsprüfungen: Monatliche Wasserfluss‑ und Alarmweiterleitungstests. Hierbei wird über die Testleitung das Alarmventil ausgelöst; der Gong und die Alarmmeldung müssen ansprechen.
Wartung und Prüfung: Halbjährliche Inspektionen durch sachkundige Personen; umfasst Sprinklerköpfe, Absperrventile und Pumpen. Die jährliche VdS‑Prüfung erstreckt sich auf die Gesamtanlage inkl. Wasserversorgung.
Ergebnisse sind lückenlos zu dokumentieren. Der Betreiber muss die Prüfungen organisieren, Berichte freigeben und gegenüber Behörden und Versicherern nachweisen.
Wartung und Instandsetzung
Die Wartungsintervalle richten sich nach Normen und Herstellerangaben. Verschleißteile wie Dichtungen, Ventilsitze und Federn sind turnusmäßig auszutauschen. Typische Fehlfunktionen an Alarmventilen sind Undichtigkeiten und mechanische Defekte; diese sind umgehend zu beheben. Der Betreiber ist verpflichtet, sicherheitskritische Instandsetzungen zu beauftragen, geeignete Fachfirmen auszuwählen und Wiederholprüfungen nach der Instandsetzung zu veranlassen. Delegierbare Aufgaben umfassen technische Fehleranalyse, Ersatzteilbeschaffung, Reparaturausführung und Pflege der Instandhaltungshistorie.
Brandmelde‑ und Gebäudeleittechnik
Die Alarmventilstation ist in die Brandmeldeanlage und das Gebäudeleitsystem zu integrieren. Jede Ventilzone wird an die Brandmeldezentrale als separater Meldebereich angeschlossen; ein Wasserdurchfluss löst über Druckschalter oder Durchflusswächter einen Sprinkleralarm aus, der wie ein Brandalarm behandelt wird. Bei Preaction‑Anlagen muss die Programmierung der Brandmeldeanlage sicherstellen, dass erst bei Erfüllung definierter Bedingungen (z. B. Brandmelderalarm und Sprinklerdurchfluss) das Alarmventil öffnet. Alle Alarmmeldungen sind in der Leitstellenmatrix zu hinterlegen; Endschalter an Absperrklappen und Temperatursensoren überwachen den Betriebszustand.
Versicherer und Behörden
Versicherer und Bauaufsicht fordern einen dokumentierten Nachweis aller Prüf‑ und Wartungsarbeiten an Alarmventilen. Die VdS‑Prüfung ist jährlich durch anerkannte Sachverständige zu wiederholen. Bei Audits sind Prüfprotokolle, Abnahmeprotokolle und Bestandsdokumentationen vorzulegen. Die Erfüllung der Normen ist Voraussetzung für den Versicherungsschutz; Mängel oder fehlende Prüfungen können zu Haftungsrisiken führen.
Bedeutung der Alarmventilstation für Sicherheit und Haftung
Der Betreiber trägt die Verantwortung für die dauerhafte Funktionsbereitschaft der Alarmventilstationen. Er muss Prüf‑ und Wartungsprozesse organisieren, Fachfirmen beauftragen, Berichte freigeben und Mängel unverzüglich beheben. Unterlassene Prüfungen oder fehlerhafte Wartung können im Brandfall zu einer Nichtauslösung der Anlage führen; dies hat haftungsrechtliche Konsequenzen und kann den Versicherungsschutz gefährden.
Risikominimierung im FM‑Betrieb
Eine korrekt geplante und gewartete Alarmventilstation minimiert Fehlalarme und Wasserschäden. Durch schnelle Alarmierung und gezielte Wasserfreisetzung trägt sie wesentlich zur Anlagenverfügbarkeit und Betriebssicherheit bei. Frostfreie Aufstellung, regelmäßige Kontrollen und die Einbindung in das Gebäudemanagementsystem verringern das Risiko von Störungen.
