Druckhaltung als funktionssichernde Grundlage im Normalbetrieb von Sprinkleranlagen
Automatische Sprinkleranlagen sind in Deutschland durch die Norm DIN EN 12845 und ergänzende Richtlinien (z.B. VdS CEA 4001) geregelt. Sie bestehen aus einem Alarmbereich, einem Bereich zur Druckhaltung und dem Lagerbereich für die im Alarmfall benötigte Wasserbevorratung. Im Normalbetrieb ist die Druckhaltung eine Grundvoraussetzung für die Einsatzbereitschaft: sie sorgt dafür, dass der erforderliche Netzdruck trotz unvermeidbarer kleiner Leckagen und temperaturbedingter Volumenänderungen erhalten bleibt. In normativ geregelten Anlagen wird diese Aufgabe häufig einer Jockey‑Pumpe (Druckhaltepumpe) übertragen. Diese Ausführung wird optional eingeplant und soll den Anlagendruck im Bereitschaftszustand stabil halten, ohne einen Löschvorgang zu simulieren oder die Hauptlöschpumpen zu aktivieren. Die nachfolgende Darstellung orientiert sich an den deutschen und europäischen Regelwerken (insbesondere DIN EN 12845 sowie VdS‑Richtlinien) und betrachtet die Druckhaltung aus der Perspektive des Facility Managements.
Druckhaltung im Normalbetrieb von Sprinklern
- Normative Einordnung der Druckhaltung im Sprinklersystem
- Ziel und Funktion der Druckhaltung im Normalbetrieb
- Jockey‑Pumpe als Mittel zur Druckhaltung
- Drucküberwachung und Schaltlogik
- Bedeutung der Druckhaltung für Betriebssicherheit und FM‑Praxis
- Prüf‑, Wartungs‑ und Dokumentationsanforderungen

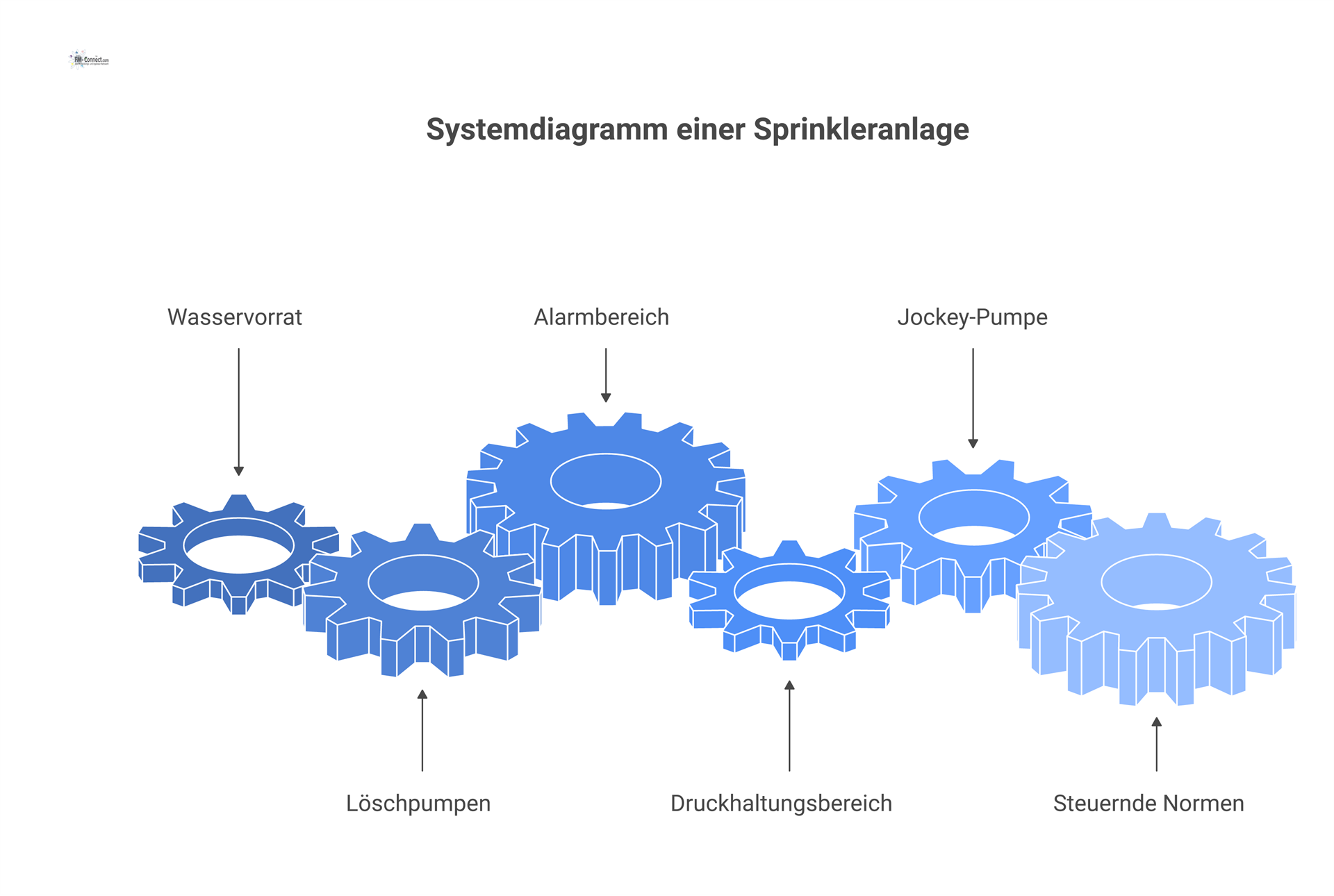

Stellung der Druckhaltung innerhalb des Gesamtsystems
Die Druckhaltung ist Teil der Wasserversorgung und Bereithaltung des Sprinklersystems. Eine typische Sprinkleranlage gliedert sich in Alarmbereich, Druckhaltungsbereich und Wasservorrat. Während der Alarmbereich für die Detektion und Alarmierung zuständig ist und die Löschpumpen im Brandfall aktiv werden, dient der Druckhaltungsbereich ausschließlich dazu, einen konstanten Betriebsdruck aufrechtzuerhalten. Durch den konstanten Netzdruck wird verhindert, dass Durchflusssensoren ungewollt ansprechen oder Ventile fälschlicherweise auslösen. Die Jockey‑Pumpe erfüllt dabei eine Unterstützungsfunktion: sie kompensiert geringfügige Druckverluste, hält den berechneten Systemdruck aufrecht und wirkt Fehlalarmen sowie unbeabsichtigten Pumpenstarts entgegen. Dieser Teil der Anlage arbeitet im Gegensatz zum Löschbetrieb im Hintergrund und bleibt vom eigentlichen Löschwassertransport getrennt.
Regelwerksbezug und Anwendungsrahmen
Die Planung und der Betrieb von Sprinkleranlagen werden in der DIN EN 12845 „Automatische Sprinkleranlagen – Planung, Installation und Instandhaltung“ geregelt. Die Norm verlangt regelmäßige Prüfungen der Funktionsfähigkeit, Dichtheit und Wasserversorgung. Sie definiert Mindest‑Inspektionsintervalle und Verantwortlichkeiten und ist als anerkannte Regel der Technik verbindlich für den Betreiber. Die Jockey‑Pumpe wird in DIN EN 12845 nicht zwingend vorgeschrieben, kann aber als Druckhaltevorrichtung vorgesehen werden, wenn dies das Anlagenkonzept oder die Wasserversorgung erfordern.
Ergänzend legt die VdS‑Richtlinie CEA 4001 praxisorientierte Anforderungen fest. Sie lehnt sich an die DIN EN 12845 an, verlangt aber zusätzliche Prüfungen und Wartungen: halbjährliche Wartungen durch VdS‑anerkannte Firmen sowie jährliche Funktionskontrollen und mehrjährige Inspektionen (z.B. nach 3, 5, 10/12,5 und 25 Jahren). Die Richtlinie enthält auch Anforderungen an Druckbehälter, Alarmventile und Sicherheitseinrichtungen. Für Anlagen mit VdS‑Anerkennung ist die Einhaltung dieser Vorgaben oft Voraussetzung für den Versicherungsschutz. Andere relevante Normen, wie DIN 14489 (nationale Ergänzung), DIN 1988‑600 oder DIN 14462/14464 (Trinkwasserschutz), regeln die Gestaltung der Wasserversorgung und den Rückflussverhinderer. Die rechtlichen Pflichten aus der Betriebssicherheitsverordnung (BetrSichV) greifen, wenn Druckbehälter vorhanden sind: Wasser‑Druckluftbehälter über 1000 Litern unterliegen äußeren Prüfungen alle fünf Jahre und inneren Prüfungen alle zehn Jahre.
Zweck der Druckhaltung
Das Ziel der Druckhaltung ist die Sicherstellung eines konstanten Anlagendrucks. Ein korrekt eingestelltes Druckhaltesystem verhindert Fehlalarme und unnötige Pumpenstarts. Die Jockey‑Pumpe gleicht kleine Leckverluste aus und schaltet bei geringem Druckabfall automatisch ein. Ein dauerhaft stabiler Druck ist ein Indikator für die Integrität des Rohrnetzes; häufige Start‑Stop‑Zyklen der Jockey‑Pumpe weisen hingegen auf Undichtigkeiten hin. Durch die konstante Druckhaltung bleibt das Rohrnetz immer mit Wasser gefüllt, sodass bei Auslösung eines Sprinklers sofort Löschwasser zur Verfügung steht. In Trocken‑ oder vorgesteuerten Anlagen wird der Druck mithilfe von Luft‑ oder Stickstoffvorrichtungen aufrechterhalten. Eine richtig ausgelegte Druckversorgung regelt den Druck automatisch, sichert gegen kleine Leckagen und sorgt für die Nachspeisung von Luft bzw. Stickstoff.
Geringe Druckverluste im Normalbetrieb sind unvermeidlich und resultieren aus verschiedenen physikalischen und betrieblichen Einflüssen:
Kleinste Leckagen an Armaturen und Dichtungen: Trotz fachgerechter Installation können Armaturen, Ventile oder Dichtungen minimal undicht sein. Die Richtlinie VdS CEA 4001 sieht vor, dass regelmäßige Kontrollen auf Dichtheit durchgeführt werden, da kleine Undichtigkeiten das Einschalten der Jockey‑Pumpe verursachen.
Temperaturbedingte Volumenänderungen: Temperaturschwankungen bewirken Volumenänderungen des Wassers oder der Luft in Trockenanlagen. In vorgesteuerten Anlagen stellt die Druckversorgung sicher, dass trotz solcher Schwankungen der erforderliche Druck gehalten wird. Abweichungen können zu Druckabfällen führen, die von der Jockey‑Pumpe kompensiert werden müssen.
Druckschwankungen in der Versorgungsleitung: Wenn die Sprinkleranlage an das öffentliche Netz angeschlossen ist, können Druckschwankungen im Versorgungsnetz auftreten. DIN EN 1988‑600 und DIN 14462/14464 sehen daher Rückflussverhinderer und Einspeiseleitungen mit eigener Druckhaltung vor.
Grundprinzip der Jockey‑Pumpe
Die Jockey‑Pumpe ist eine klein dimensionierte Druckerhaltungspumpe, die ausschließlich im Normalbetrieb aktiv ist. Sie wird so eingestellt, dass sie bei geringfügigen Druckabfällen startet und nach Erreichen des Solldrucks wieder stoppt. Im Gegensatz zu den Hauptlöschpumpen besitzt sie nur eine geringe Förderleistung und hat keine Löschfunktion. Ihre Aufgabe ist es, den Netzdruck im Rohrnetz auf dem berechneten Wert zu halten, um die Betriebsbereitschaft der Anlage zu gewährleisten. In vorgesteuerten Anlagen regelt die Druckversorgung automatisch den Druck und sichert gegen kleine Leckagen.
Abgrenzung zu Hauptlöschpumpen
Die funktionale Trennung zwischen Jockey‑Pumpe und Hauptlöschpumpen ist wesentlich. Hauptlöschpumpen liefern die erforderliche Löschwassermenge im Brandfall; sie sind nach DIN EN 12845 zwingend auszulegen und werden durch einen erheblichen Druckabfall oder durch Sprinklerauslösung aktiviert. Die Jockey‑Pumpe hingegen reagiert auf geringfügige Schwankungen und arbeitet mit deutlich geringerer Förderleistung. In der Regel wird sie elektrisch betrieben und ist so eingestellt, dass sie unterhalb der Einschaltschwelle der Hauptpumpe startet.

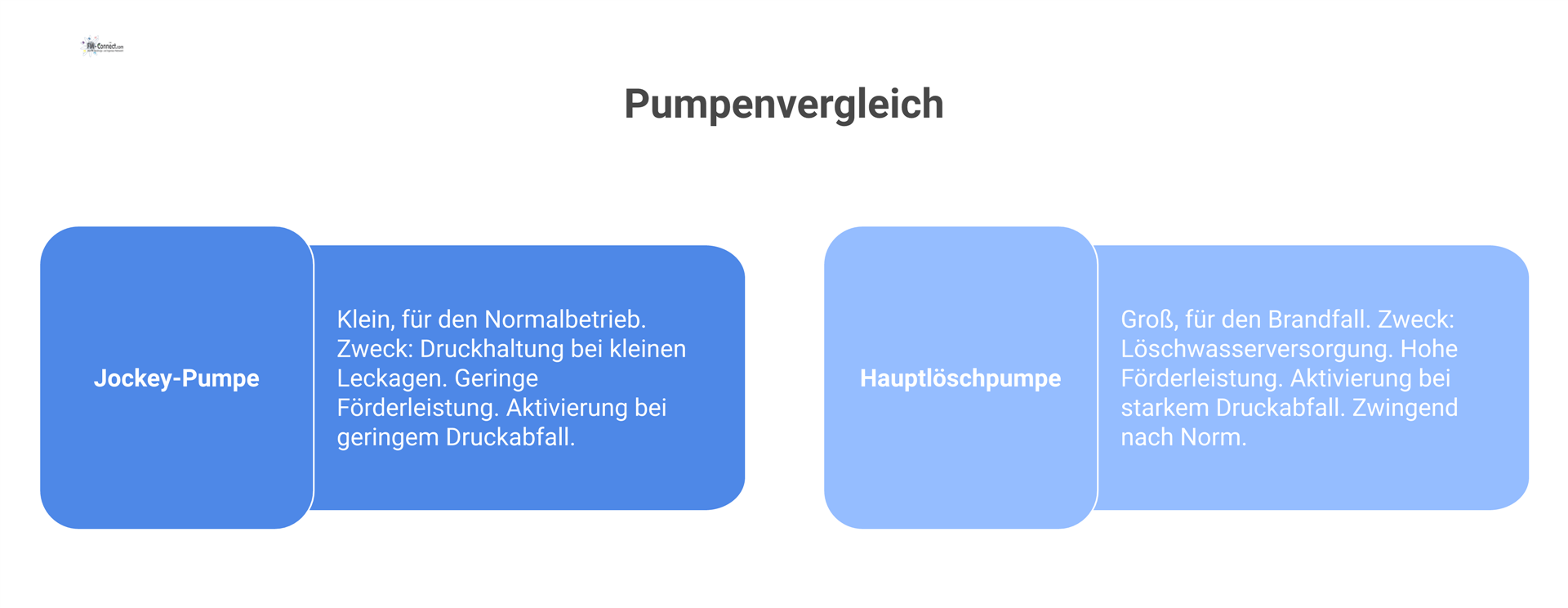

Die folgende Tabelle fasst die wichtigsten Merkmale zusammen:
| Merkmal | Hauptlöschpumpe | |
|---|---|---|
| Betriebszustand | Normalbetrieb | Löschbetrieb – aktiv bei Brand |
| Förderleistung | gering – nur zum Druckausgleich | hoch – zur Versorgung des gesamten Sprinklernetzes |
| Zweck | Aufrechterhaltung des Systemdrucks, Erkennung kleinster Leckagen | Bereitstellung der Löschwassermenge |
| Normative Funktion | optional, abhängig vom Anlagenkonzept | zwingend, nach DIN EN 12845/VdS CEA 4001 |
Drucküberwachung im Bereitschaftszustand
Die kontinuierliche Überwachung des Rohrnetzdrucks ist Voraussetzung für eine wirksame Druckhaltung. Manometer und elektronische Drucksensoren erfassen den Systemdruck fortlaufend. In vorgesteuerten Trockenanlagen gibt die Tabelle A des Herstellers (z.B. Reliable) Werte vor, welcher Luft- oder Stickstoffdruck bei welchem Wasserdruck im System einzustellen ist, um den Betrieb zu stabilisieren. Eine „richtig ausgelegte Druckversorgung“ regelt den Druck automatisch, sichert gegen kleine Leckagen und sorgt für die Nachspeisung von Luft oder Stickstoff. Die Überwachungsdaten dienen als Eingangssignal für die Schaltlogik der Jockey‑Pumpe und für Niederdruckalarme.
Üblicherweise gibt es drei Bereiche:
Einschaltpunkt der Jockey‑Pumpe: Bei einem geringen Druckabfall (typischerweise wenige Zehntel Bar unterhalb des Solldrucks) schaltet die Jockey‑Pumpe ein, um den Druck wiederherzustellen. Die genaue Einstellung richtet sich nach den Herstellerangaben und dem hydraulischen Konzept.
Abschaltpunkt der Jockey‑Pumpe: Erreicht die Pumpe den Solldruck, wird sie automatisch abgeschaltet. Dadurch werden unnötige Laufzeiten vermieden, und die Pumpe startet nur bei Bedarf.
Startpunkt der Hauptlöschpumpe: Fällt der Druck deutlich (z.B. durch Öffnung eines Sprinklers oder einen größeren Leitungsbruch), erreicht der Druck eine zweite, niedrigere Schwelle. Dieser Zustand löst die Hauptlöschpumpe aus und initiiert den Löschvorgang. Nach DIN EN 12845 dürfen diese Schwellwerte nicht so eng liegen, dass die Hauptpumpe bei geringfügigen Druckverlusten anspringt. Die Jockey‑Pumpe muss daher so ausgelegt sein, dass sie die kleinen Schwankungen kompensieren kann, bevor der Startdruck der Hauptpumpe erreicht wird.
Vermeidung von Fehlfunktionen und Störungen
Eine korrekt ausgelegte Druckhaltung ist entscheidend für die Zuverlässigkeit der Sprinkleranlage. Durch die ständige Überwachung des Systemdrucks verhindert sie ungewollte Pumpenstarts und Fehlalarme. Häufige Start‑Stop‑Zyklen der Jockey‑Pumpe deuten auf Leckagen hin und geben dem Facility Manager frühzeitig Hinweise auf erforderliche Instandsetzungen. Indem die Pumpe den Druck konstant hält, werden Verschleiß und Energieverbrauch reduziert und die Lebensdauer der Hauptpumpen erhöht. In vorgesteuerten Anlagen stellt die Druckversorgung außerdem sicher, dass Luft‑ bzw. Stickstoffdichte und Taupunkt eingehalten werden, um Vereisungen und Funktionsstörungen zu vermeiden.
Relevanz für Betreiberpflichten
Betreiber von Sprinkleranlagen sind nach deutschem Recht für die Betriebssicherheit verantwortlich. DIN EN 12845 verlangt regelmäßige Prüfungen und definiert Mindestintervalle für Inspektionen. Die VdS‑Richtlinie fordert zusätzliche halbjährliche Wartungen und mehrjährige Inspektionen. Werden Druckbehälter (z.B. Druckluft‑Wasserbehälter) eingesetzt, greifen die Prüfpflichten der Betriebssicherheitsverordnung: äußere Prüfungen alle fünf Jahre und innere Prüfungen alle zehn Jahre. Durch die Implementierung einer Jockey‑Pumpe und dokumentierte Druckhaltung erfüllt der Betreiber seine Verkehrssicherungspflichten und erhöht die Wahrscheinlichkeit, dass Versicherer den Brandschutz anerkennen. Die Druckhaltung ist somit nicht nur technisch, sondern auch juristisch relevant.
Regelmäßige Funktionskontrollen
Die Funktionskontrolle der Druckhaltung umfasst wöchentliche Sichtprüfungen, in denen der Druckverlauf und die Anzahl der Starts der Jockey‑Pumpe überprüft werden. DIN EN 12845 und VdS CEA 4001 schreiben halbjährliche und jährliche Wartungen vor. Diese beinhalten die Prüfung der Jockey‑Pumpe auf korrekte Start‑Stop‑Schwellen und die Überprüfung aller Sprinklerköpfe auf Verschmutzung, Korrosion und mechanische Schäden. Zusätzlich müssen Luft‑ oder Stickstoffsysteme nach den Herstellerangaben überprüft werden, um sicherzustellen, dass der Druckregler richtig funktioniert und gegen kleine Leckagen absichert. Weitere Prüfungen wie die 3‑, 5‑, 10/12,5‑ und 25‑Jahres‑Inspektionen erfolgen durch VdS‑anerkannte Sachverständige und umfassen eine komplette Anlagenüberprüfung.
Dokumentation im Facility Management
Eine revisionssichere Dokumentation ist integraler Bestandteil der Betreiberpflichten. Der Facility Manager muss Prüfnachweise, Wartungsprotokolle und Messwerte der Druckhaltung aufbewahren. Dazu gehören Protokolle zu Druckwerten und Schaltpunkten der Jockey‑Pumpe, Angaben zu Anzahl und Dauer der Pumpenläufe sowie Ergebnisse der Funktionsprüfungen. Die VdS‑Richtlinien betonen, dass alle Prüfungen durch VdS‑anerkannte Firmen und Sachverständige dokumentiert werden müssen. Zudem sollten die Dokumente in das allgemeine Betreiber‑ und Instandhaltungskonzept eingebunden sein, sodass bei Audits oder im Schadensfall lückenlose Nachweise vorliegen. Die Vernetzung mit dem Gebäudeleitsystem ermöglicht es, Druckdaten digital zu erfassen und in Echtzeit auszuwerten, was eine vorausschauende Instandhaltung und Qualitätskennzahlen gemäß den Richtlinien erleichtert.
