Alarm entsteht durch Wasserfluss

• Brandereignis und Temperaturanstieg: Ein entstehender Brand führt zu einer lokalen Temperaturerhöhung in der Sprinklerumgebung. Sprinklerköpfe enthalten Glaskolben oder Schmelzlot, die bei einer spezifischen Temperatur (je nach Sprinklertyp ca. 30 °C über Umgebung) aufbrechen.

• Öffnen des Sprinklers: Der glasversiegelte Sprinklerkopf öffnet thermisch, wodurch sich das Rohrnetz an dieser Stelle öffnet. Bei Frostschutz‑ oder Trockenanlagen strömt zunächst Luft aus, bevor Wasser folgt; die Norm erlaubt hier Verzögerungen von bis zu 90 s.

• Wasserfluss: Löschwasser strömt durch die offene Düse in die Brandzone. Gleichzeitig gelangt ein Teil des Wassers zur Alarmventilstation, wo mechanische oder hydraulische Einrichtungen (z. B. Wassermotor‑Gong, Alarmdruckschalter) den Durchfluss detektieren.

• Erfassung und Meldung: Der Wasserfluss wird über Strömungsmelder oder Alarmdruckschalter erkannt und als Alarm gewertet. Dadurch lösen akustische und elektrische Signale aus und es erfolgt die Weiterleitung an die BMA und – bei Aufschaltung – an die Feuerwehr.

Dieses Prinzip unterscheidet sich bewusst von Rauch‑ und Wärmemeldern: Der Sprinkleralarm bestätigt ein reales Löschereignis, wohingegen Brandmeldeanlagen eine frühe Erkennung ohne Löschvorgang ermöglichen. Durch die Bindung an den Wasserfluss werden Falschalarme reduziert und der Betreiber erhält einen eindeutigen Nachweis eines Brandgeschehens.

Rauch‑ und Wärmemelder detektieren Brandindikatoren bereits in der Entstehungsphase; sie sind Teil der BMA und lösen einen Frühalarm aus. Ein Sprinkleralarm hingegen entsteht erst, wenn das thermische Element geöffnet hat und Wasser fließt. Dies führt zu einer Ereignisbestätigung, die den Brand bereits kontrolliert oder löscht und damit eine höhere Verbindlichkeit besitzt. Im Zusammenwirken von BMA und Löschanlage schreiben die VdS‑Merkblätter vor, dass Brandmeldeanlagen trotz vorhandener Sprinkler die Alarmierung selbst übernehmen müssen, da die Löschanlage erst bei ausreichender Wärme auslöst. Sprinkleralarme sind deshalb kein Ersatz für die BMA, sondern eine Ergänzung, die das Ausmaß des Ereignisses bestätigt und weiterleitet.

Die Alarmventilstation bildet die Schnittstelle zwischen hydraulischem Löschwasser, mechanischer Signalgebung und elektrischer Weiterleitung. In Nassanlagen verhindert das Ventil den Durchfluss, bis ein Sprinkler öffnet. Wenn Wasser fließt, drückt es das Ventil in die Alarmstellung, wodurch gleichzeitig eine alarmtaugliche Wasserleitung (Alarmleitung) mit Wasser gespeist wird. Über die Alarmleitung wird ein Wassermotor‑Gong betrieben und ein Alarmdruckschalter oder Strömungsmelder aktiviert; der Alarmdruckschalter leitet das elektrische Signal zur BMA weiter. Die VdS‑Richtlinie beschreibt, dass das Alarmventil eine definierte Durchflussrate als Alarm erkennt (10 – 80 l/min) und dass der Alarm endet, sobald der Wasserfluss stoppt. Die Alarmleitung entleert sich danach selbstständig, sodass das System für weitere Ereignisse bereit ist. Rückströmungen aus dem Rohrnetz sind konstruktiv ausgeschlossen.

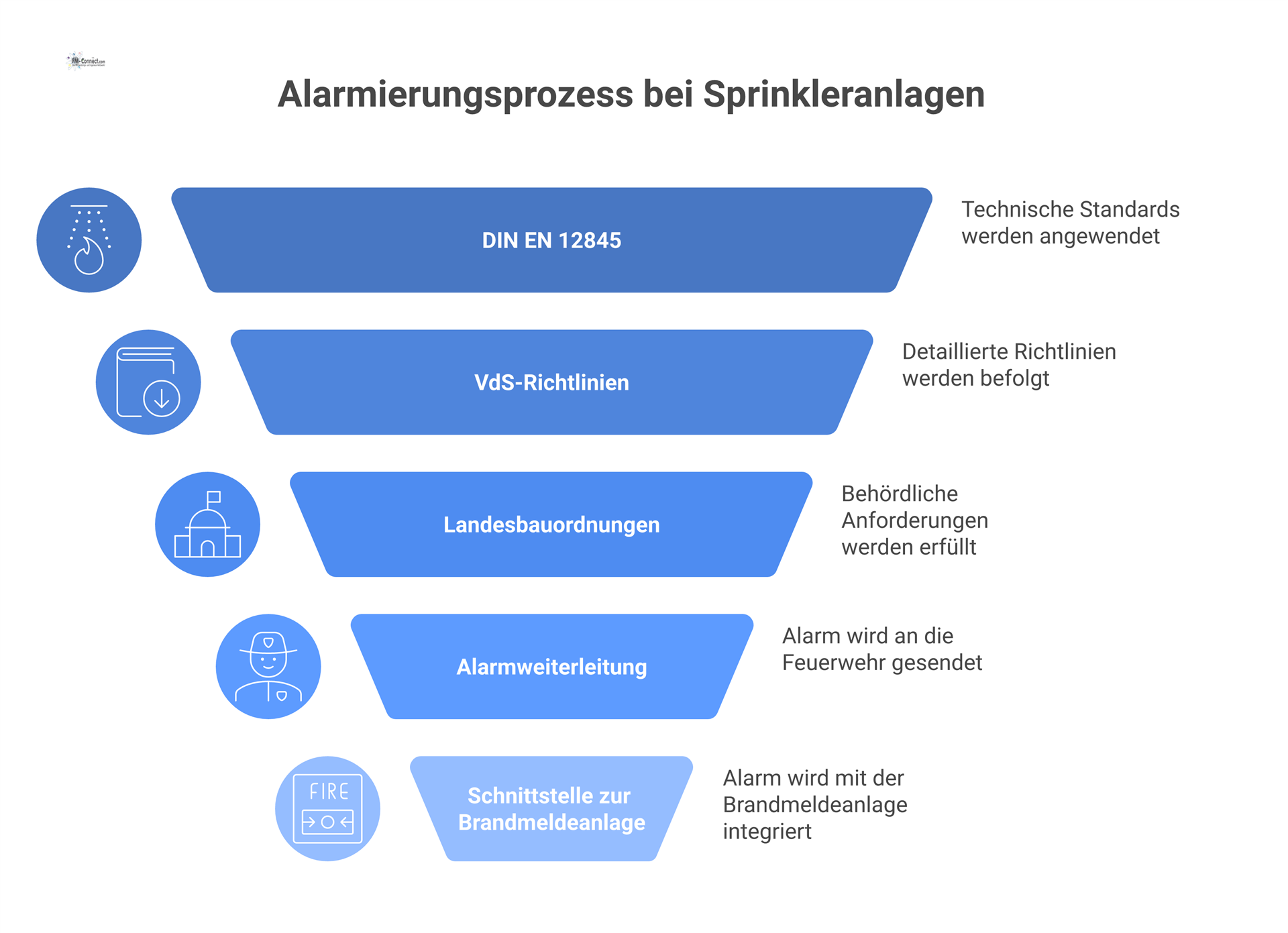

In der Schweizer Weisung über Sprinkleranlagen wird zusätzlich gefordert, dass jedes Ansprechen der Sprinkleranlage unverzögert einen internen und externen Alarm auslöst und dass der externe Alarm direkt an die öffentliche Feuermeldestelle weitergeleitet wird. Betreiber müssen eine Alarmorganisation erstellen und das Verhalten im Brandfall schriftlich festlegen; die Alarm‑ und Störungsmeldungen sind über eine anerkannte BMA zu übertragen.

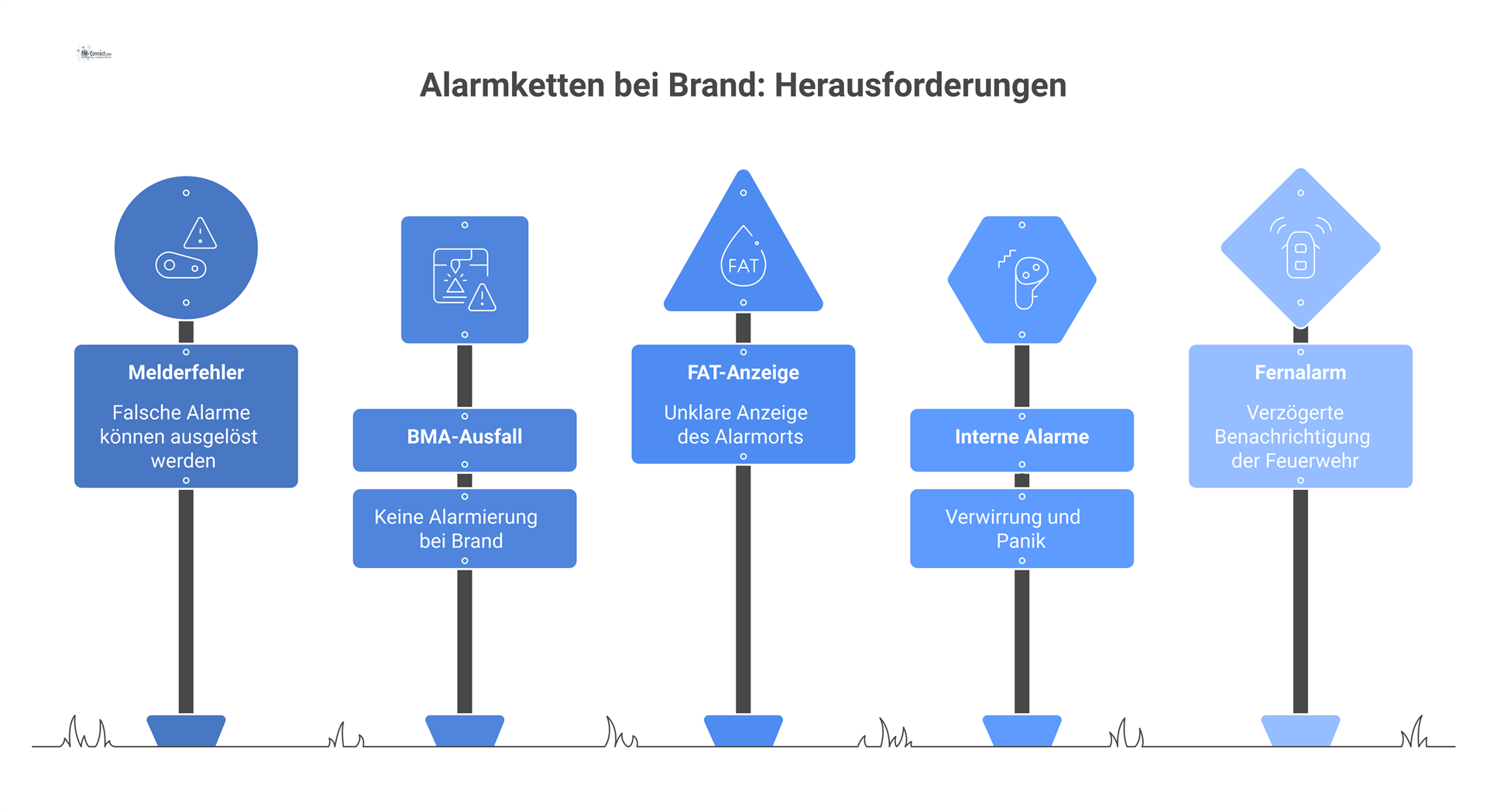

Die Verknüpfung zwischen Sprinkleranlage und Brandmeldeanlage ist essenziell, um Alarme gezielt weiterzuleiten und Einsatzkräfte schnell zu informieren. Die technischen Anschlussbedingungen des Landratsamtes Schwäbisch Hall geben vor, dass bei Sprinkleranlagen jede Löschzone eine eigene Meldergruppe erhält und dass jeder Strömungsmelder oder Alarmdruckschalter einer Alarmventilstation separat an die BMA angeschlossen wird. Alarmmeldungen müssen am Feuerwehr‑Anzeigetableau (FAT) angezeigt und zum Übertragungsgerät weitergeleitet werden. Ferner ist jede Alarmventilstation zu kennzeichnen: Sie trägt die Sprinklergruppen‑Nummer, den zugeordneten Löschbereich sowie die Meldergruppen‑ und Melder‑Nummer des Alarmdruckschalters. DIN 14675 unterscheidet verschiedene Alarmarten innerhalb der BMA: Internalarm (akustische und optische Alarmierung im Gebäude), Externalarm (lauter Alarm für die Umgebung) und Fernalarm. Für den Fernalarm ist sicherzustellen, dass nach Auslösen des Alarmzustands der BMA der Alarm automatisch an die Feuerwehr oder eine andere behördlich benannte Stelle weitergeleitet wird; diese Übertragung erfolgt über Alarmübertragungsanlagen nach EN 50136. Das Informationsportal zum DIN 14675 führt aus, dass der Fernalarm dem Herbeirufen der zuständigen Feuerwehr dient und dass Alarmierungseinrichtungen nach VDE 0833‑2 und VDE 0833‑4 auszuführen sind.

• Automatische Alarmweiterleitung: Sobald der Alarmdruckschalter einen Durchfluss registriert, wird der Alarm an die BMA übertragen und – bei bestehender Aufschaltung – an die Leitstelle. Das FM muss sicherstellen, dass die Übertragungseinrichtung (AÜA) funktionsfähig ist und regelmäßigen Tests unterzogen wird.

• Aktivierung interner Alarm‑ und Einsatzpläne: Die BMA steuert nach einem Alarm interne Prozesse, z. B. die Räumung von Bereichen, das Ansteuern von Brandschutzklappen oder Rauchabzügen, und informiert die Betriebsfeuerwehr bzw. externe Kräfte.

• Kennzeichnung und Dokumentation: Die eindeutige Kennzeichnung jeder Alarmventilstation und die Hinterlegung von Feuerwehrlaufkarten nach DIN 14675 ermöglichen es der Feuerwehr, die betroffene Zone schnell zu lokalisieren.

Strömungsstöße oder kurze Druckschwankungen können Fehlalarme verursachen. Daher erlauben die Normen definierte Verzögerungszeiten. Die VdS‑Richtlinie für Nassalarmventilstationen legt fest, dass die Alarmflussschwelle zwischen 10 und 80 l/min liegen muss und dass die Retardzeit (Verzögerung) zwischen 5 und 90 s betragen darf; innerhalb dieser Spanne kann der Hersteller restriktivere Vorgaben machen. Diese Verzögerung ermöglicht die Unterscheidung zwischen tatsächlichem Löschvorgang und kurzzeitigen Druckstößen, z. B. durch Pumpenstarts oder Wartungsarbeiten.

In Frostschutz‑ oder Trockenanlagen entsteht zusätzlich eine strukturelle Verzögerung, weil zunächst Luft aus dem Rohrnetz entweichen muss. Die VdS‑Richtlinien und DIN EN 12845 akzeptieren hier Verzögerungen von bis zu 90 s. Das FM sollte die spezifischen Verzögerungszeiten der eigenen Anlage kennen und prüfen lassen.

Das deutsche Baurecht und die VdS‑Richtlinien definieren klare Betreiberpflichten für Sprinkleranlagen. Die VdS‑Broschüre „Pflichten des Betreibers von Brandschutzanlagen“ stellt heraus, dass automatische Feuerlöschanlagen Teil des genehmigten Brandschutzkonzeptes sind; sie ersetzen oft bauliche Maßnahmen und müssen ständig funktionsbereit sein. Die Unternehmensleitung ist verantwortlich, kann aber Aufgaben an geeignetes Fachpersonal delegieren. Vor Inbetriebnahme sind die Anlagen von staatlich anerkannten Sachverständigen abzunehmen und anschließend in regelmäßigen Abständen zu prüfen; Wartung und Instandhaltung müssen durch anerkannte Fachfirmen erfolgen.

• Alarmierungs‑ und Meldeketten: Es müssen klare Alarmierungswege definiert werden, die regeln, wer bei einem Sprinkleralarm benachrichtigt wird und welche Handlungen auszuführen sind. Die Schweizer Weisung fordert, dass das Verhalten im Brandfall und die Alarmierung geplant, schriftlich festgehalten und an geeigneten Orten ausgehängt werden.

• Verantwortlichkeiten: Verantwortliche Personen (z. B. Sprinklerwart, BMA‑Bediener) sind zu benennen und zu qualifizieren. Die VdS‑Broschüre weist darauf hin, dass Betriebsangehörige grundlegende Kenntnisse über die Funktion der Löschanlagentechnik besitzen und herstellerspezifisch eingewiesen werden müssen.

• Ersatzmaßnahmen bei Außerbetriebnahme: Die Funktionsbereitschaft darf nicht unterbrochen werden; bei außerbetrieblichen Zuständen sind Ersatzmaßnahmen wie Brandwachen einzurichten.

• Alarm‑ und Ereignisprotokolle: Jede Auslösung, einschließlich Fehlalarme und Störungen, ist aufzuzeichnen. Anschlussbedingungen fordern, dass alle Ereignisse und deren Ursachen im Kontrollbuch vermerkt werden.

• Prüf‑ und Wartungsdokumentation: Regelmäßige Funktionsprüfungen der Strömungsmelder und Alarmventilstationen sind verpflichtend. Der FM‑Connect‑Leitfaden für Prüfanforderungen betont, dass Funktionsprüfungen des Wasserflusses und der Alarmweiterleitung monatlich, halbjährlich und jährlich durchzuführen sind und dass Inspektionen von qualifiziertem Personal durchgeführt und dokumentiert werden müssen.

• Abstimmung mit Feuerwehr und Versicherer: Technische Anschlussbedingungen verlangen, dass Feuerwehrlaufkarten und Übersichtspläne über die Sprinklergruppen aktuell gehalten und vor der Abnahme mit der Brandschutzdienststelle abgestimmt werden. Versicherer können zusätzliche Nachweise (z. B. nach VdS 2091) verlangen.

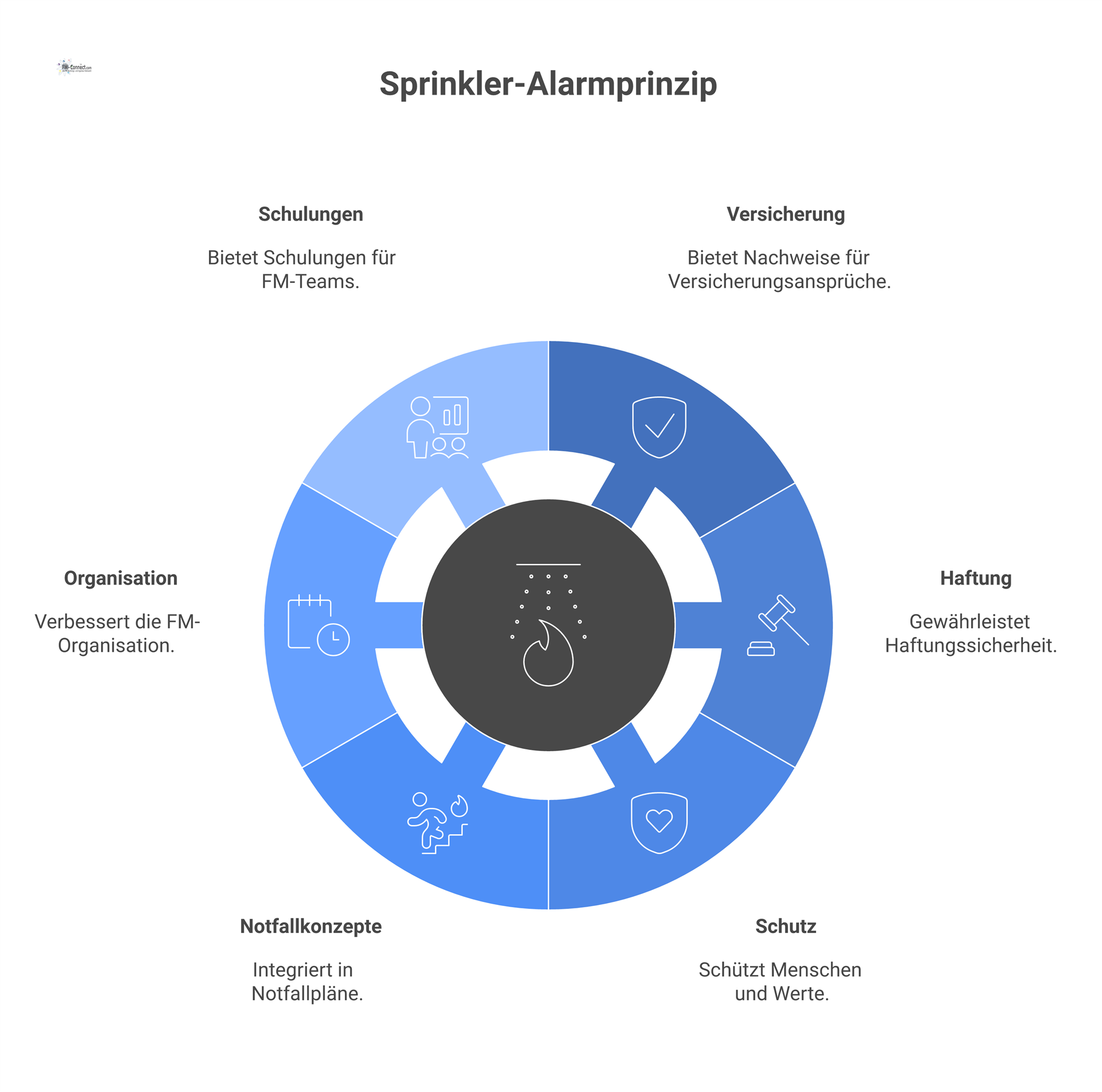

• Belastbarer Nachweis eines Brandereignisses: Der Sprinkleralarm ist Beweis dafür, dass ein Brandereignis nicht nur erkannt, sondern Löschwasser ausgebracht wurde. Dies hat Bedeutung für Versicherungsansprüche, da das Auslösen dokumentiert und nachvollziehbar ist.

• Haftungsrechtliche Sicherheit: Da ein Sprinkleralarm das Überschreiten von Normschwellen und die Funktionsfähigkeit der Anlage belegt, kann der Betreiber nachweisen, seinen Pflichten nachgekommen zu sein. Fehlalarme durch zufällige Ereignisse sind reduziert, da die Alarmverzögerung kurze Druckstöße filtert.

• Schutz von Menschen und Sachwerten: Die schnelle Alarmierung ermöglicht koordinierte Evakuierung und minimiert Brandschäden. Die BMA kann Brandfallsteuerungen auslösen (z. B. Rauchabzug), während der Sprinkler das Feuer begrenzt.

• Notfall‑ und Einsatzkonzepte: Abläufe für Räumung, interne Kommunikation und Wiederherstellung der Betriebsbereitschaft müssen mit der Alarmstruktur der Sprinkleranlage abgestimmt sein.

• Betreiber‑ und Sicherheitsorganisation: Verantwortlichkeiten für die Kontrolle der Alarmventilstation, die Überwachung der BMA und die Abstimmung mit der Feuerwehr sind festzulegen. Schulungen und Unterweisungen vermitteln dem Personal, wie ein Sprinkleralarm zu interpretieren ist und welche Schritte einzuleiten sind.

• Regelmäßige Schulungen: Da Bedienfehler zu Fehlmeldungen führen können, sind praxisnahe Schulungen notwendig. Die VdS‑Broschüre empfiehlt Seminare für Sprinklerwärter und BMA‑Bediener, um die Funktionsweise zu verstehen und bei Abschaltungen oder Störungen korrekt zu reagieren.
