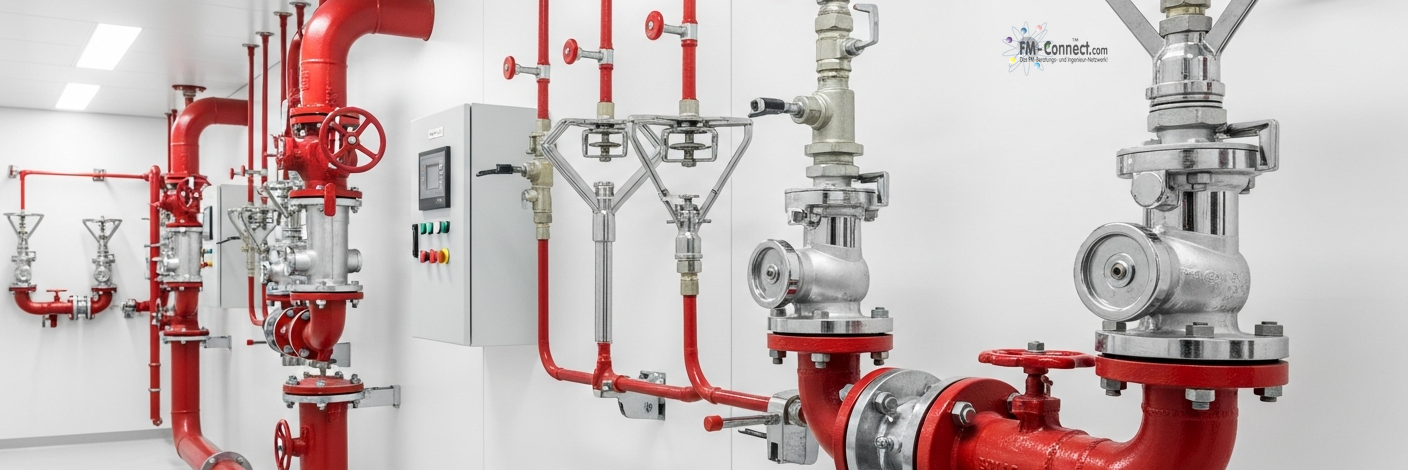

Grundarten von Sprinkleranlagen

Die Grundart beeinflusst die Kette „Detektion/Ansprechen – Wasserfreigabe – Wasserabgabe am Brandort“ und damit die Reaktionszeit, die Wasserverfügbarkeit und das Wirkprinzip im Schutzbereich. Bei Nassanlagen ist das Rohrnetz wassergefüllt; folglich folgt auf das Öffnen der Sprinkler die unmittelbare Wasserabgabe in das Rohrnetz, während bei Trockenanlagen zunächst ein Druckabfall im Luft-/Inertgasnetz die Wasserfreigabe auslöst. Der Einsatz von Schnellöffnern dient explizit der Reduktion der Zeit zwischen Öffnung des ersten Sprinklers und der Freigabe des Wasserflusses in das Trockenrohrnetz.

Vorgesteuerte Anlagen (Pre-Action/VTAV) ergänzen diese Kette um eine zusätzliche Freigabebedingung über die Brandmeldeanlage: Bei Typ A ist normativ beschrieben, dass beim Ansprechen eines Sprinklers vor dem Ansprechen eines Melders kein Wasser in das Rohrnetz gelangen darf; zudem muss ein definierter Ersatzbetrieb bei Nichtverfügbarkeit/Störung der Brandmeldeanlage sichergestellt werden. Damit wird der Schutz vor unbeabsichtigter Wasserabgabe technisch priorisiert, zugleich müssen Detektion und Schnittstellenqualität besonders robust sein.

Deluge-/Sprühwasserprinzipien arbeiten mit offenen Düsen und werden typischerweise über Brandmeldeanlagen angesteuert. Fachlich ist festgehalten, dass bei Systemen mit offenen Düsen die Auslösung (wie bei Sprühwasserlöschanlagen) über die Ansteuerung durch eine Brandmeldeanlage erfolgt und zur Vermeidung von Fehlauslösungen eine Zwei-Melder-Abhängigkeit realisiert werden kann; ergänzend wird eine Handauslösung empfohlen. Für Sprühwasserventilstationen ist darüber hinaus beschrieben, dass sie im Bereitschaftszustand die Wasserversorgung vom Düsenrohrnetz trennen und bei Ansprechen des Anregersystems geöffnet werden; eine Handauslösung ist als Anforderung verankert.

Die brandschutztechnische Wirksamkeit ergibt sich nicht aus der Grundart allein, sondern aus der Passung zwischen Nutzung, Brandgefährdung, baulichen Randbedingungen und der tatsächlichen Betriebsführung. Bauaufsichtlich ist hervorzuheben, dass Sprinkleranlagen als selbsttätige Feuerlöschanlagen im Regelfall nach DIN EN 12845 geplant, eingebaut und bemessen werden sollen; sofern abweichend nach einem anderen technischen Regelwerk ausgelegt werden soll, ist dies im Brandschutznachweis darzustellen. Damit wird die Systemwahl an die genehmigungsrelevante Nachweisführung gekoppelt.

Sie kann die Schutzwirkung im Ereignisfall mindern, die Funktionsfähigkeit unter Betriebsbedingungen (z. B. Frost) gefährden und zugleich genehmigungs- bzw. nachweisrelevante Anforderungen verletzen, wenn das gewählte technische Regelwerk und die Ausführung nicht konsistent im Brandschutznachweis abgebildet werden.

Aus Betreiberperspektive ist die Grundart nicht nur eine technische Schutzentscheidung, sondern eine Grundlage rechtskonformen Handelns: Öffentliche Anforderungen (z. B. aus bautechnischen Prüfverordnungen in Sonderbauten) verlangen wiederkehrende Prüfungen bestimmter sicherheitstechnischer Anlagen. In Betreiberhinweisen wird hierzu ausgeführt, dass nach der Muster-Prüfverordnung bzw. den daran angelehnten Landesregelungen eine sogenannte Wirk-Prinzip-Prüfung durch einen Prüfsachverständigen zu veranlassen ist, in der Wirksamkeit, Betriebssicherheit und das bestimmungsgemäße Zusammenwirken der Anlagen geprüft werden; dies ist vor erster Nutzung und wiederkehrend innerhalb von drei Jahren sowie nach wesentlichen Änderungen zu veranlassen und Prüfberichte sind mindestens fünf Jahre aufzubewahren.

Für die Haftungslogik ist relevant, dass Betreiberpflichten als Verkehrssicherungspflichten verstanden werden und technische Regelwerke die Handlungspflichten mittelbar konkretisieren; die Beauftragung geeigneter Fachunternehmen verschiebt Pflichten in Auswahl- und Überwachungspflichten. Betreiberhinweise verknüpfen dies ausdrücklich mit zivilrechtlichen Sorgfaltspflichten und der Notwendigkeit, Sachkunde über geeignete Zertifizierungen nachzuweisen.

Unabhängig von der Grundart gilt: Die Funktionssicherheit einer Anlage ist nur dann belastbar, wenn der Betreiber (a) die erforderlichen Unterlagen bereithält bzw. dauerhaft pflegt und (b) die Prüf- und Instandhaltungssystematik organisatorisch verankert. Fachlich wird betont, dass neben der Erstprüfung nach Errichtung die regelmäßige Prüfung und Instandhaltung wesentliche Grundlage für die Sicherstellung der Funktion sind und dass diese Anforderungen aus zahlreichen Gesetzen/Verordnungen, Regeln der Technik sowie Richtlinien der Sachversicherer resultieren können.

Für Sonderbauten wird zudem beschrieben, dass Bauherr oder Betreiber selbsttätige Feuerlöschanlagen (u. a. Sprinkler-, Sprühwasser- und Wassernebel-Löschanlagen) auf Wirksamkeit und Betriebssicherheit durch anerkannte Sachverständige prüfen lassen müssen, die nötigen Vorrichtungen und fachlich geeignete Arbeitskräfte bereitzustellen und Unterlagen bereitzuhalten sind. Das unterstreicht die Lebenszyklusdimension der Systemwahl: Je komplexer Grundart und Schnittstellen, desto höher der organisatorische Aufwand für Prüfvorbereitung, Dokumentation und Mängelmanagement.

Sie bestimmt nicht nur den technischen Aufbau, sondern auch die Prüfstrategie, die Dokumentationsarchitektur (Betriebsbuch/Prüfberichte) und die Störfallorganisation.

Komplexere Systeme erfordern zusätzliche Komponenten und Planungs-/Koordinationsaufwand: Trockenanlagen benötigen Druckluft-/Inertgasinfrastruktur und spezifische Ventilstationen; vorgesteuerte Anlagen benötigen zusätzlich eine sichere Ansteuerung über die Brandmeldeanlage und definierte Ersatzbetriebslogik; Deluge-/Sprühwasserlösungen bauen auf Ventilstationen mit Anregersystemen und teils unterschiedlichen Ansteuerungsarten (elektrisch/pneumatisch/hydraulisch/manuell) auf. Diese Systemmehrwerte sind investiv zu berücksichtigen.

Betriebskosten entstehen über Instandhaltung, Prüfungen, Ersatzteilhaltung, Energiebedarf und Organisationsaufwand. Die DGUV stellt hierzu klar, dass Prüfung und Instandhaltung über zahlreiche Regelwerke gefordert werden und definiert Instandhaltung als Summe technischer und administrativer Maßnahmen während des Lebenszyklus; daraus folgt praktisch, dass FM-seitig Prozesse, Zuständigkeiten, Prüffristensystematik und Nachweisdokumentation dauerhaft zu planen sind.

Systembedingt steigt der Aufwand insbesondere dort, wo zusätzliche Betriebsmedien (Druckluft/Inertgas) oder zusätzliche Logiken/Schnittstellen (BMA-Ansteuerung, Übertragungswege, Reset-Sperren) zu überwachen sind. Das wird sowohl in den Anforderungen an Trockenalarmventilstationen (u. a. Manometer, Einspeiseanschlüsse, Schnellöffnerlogik) als auch in den Anforderungen an vorgesteuerte Trockenstationen (Ansteuerung über BMA, definierte Funktionsbedingungen) sichtbar.

Wirtschaftlich ist nicht nur die Investition relevant, sondern die Schadensvermeidung im Ereignisfall. Schadenerfahrungen zeigen, dass Betriebe ohne angemessenen anlagentechnischen Brandschutz häufiger nicht ersetzbare Schäden bis hin zu langen Betriebsunterbrechungen erleiden können; gleichzeitig wird betont, dass für die Sicherstellung dieser Aufgabe Brandschutzanlagen instandzuhalten sind und bei Außerbetriebnahme Ersatz-/Kompensationsmaßnahmen erforderlich werden.

Aus Sicht der Versicherungswirtschaft wird historisch als Motiv für Sprinkleranlagen ausdrücklich auf Prämienrabatte verwiesen; zugleich wird begründet, dass sich in gesprinklerten Betrieben die Schadenssummen spürbar verringern und Risiken der Betriebsunterbrechung reduziert werden können. Das ist ein klarer Indikator, dass die volks- und betriebswirtschaftliche Bedeutung über reine Investitionskosten hinausgeht.

Für wasserempfindliche Nutzungen ist schließlich die Systemart selbst ein Schadensminimierungsinstrument: Bei vorgesteuerten Anlagen ist normativ beschrieben, dass bei Sprinkleransprechen vor Melderansprechen kein Wasser in das Rohrnetz gelangen darf (Typ A), was die Logik der Wasserfreigabe gezielt gegen unbeabsichtigte Wasserabgabe absichert.

Versicherer bewerten Wasserlöschanlagen typischerweise über Schutzkonzept, Auslegung, Zustand und Nachweisführung. Für Deutschland ist dabei praxisrelevant, dass VdS Schadenverhütung GmbH als versicherungsnaher Prüfdienst u. a. Planprüfungen, Erst- und Wiederholungsprüfungen sowie Schutzgradbestimmung für Versicherer im Kontext von Sprinkler- und Sprühwasserlöschanlagen benennt und dabei nach anerkannten Regelwerken arbeitet.

Aus Versicherbarkeitssicht entsteht dadurch ein Mechanismus, in dem Systemart und Zertifizierungs-/Prüfregime (einschließlich unabhängiger Prüfungen) unmittelbar auf Risikoklassifizierung und Konditionen wirken. Historische VdS-Darstellungen nennen Prämienrabatte als Anreiz für Sprinkleranlagen und begründen dies mit niedrigeren Schadenssummen und reduzierten Betriebsunterbrechungsrisiken.

Für das Facility Management folgt hieraus: Versicherbarkeit ist nicht nur eine Frage des „Vorhandenseins“ einer Löschanlage, sondern des dokumentierten, dauerhaft norm- und richtlinienkonformen Betriebszustands. Das umfasst insbesondere regelmäßige Wartung/Überprüfung, Mängelbeseitigung sowie saubere Nachweise (Prüfberichte/Betriebsbuch), die bei Bedarf gegenüber Behörden und Versicherern verfügbar sein müssen.

Die Grundart beeinflusst Alarmierungsprozesse, Evakuierungsstrategien, Einsatzkoordination und die Schnittstellen zur Brandmeldeanlage. In fachlichen Hinweisen wird betont, dass während Zeiten der Außerbetriebnahme von Brandschutzanlagen das Risiko der Brandentstehung bzw. -ausbreitung steigen kann und deshalb Ersatz- bzw. Kompensationsmaßnahmen (abhängig von Ausfalldauer) zu treffen sind, um die Sicherheit des betroffenen Gebäudes nicht zu gefährden. Dies ist ein unmittelbarer Auftrag an die FM-Betriebsorganisation, Störungs- und Instandsetzungszeiten möglichst kurz zu halten und zugleich temporäre Schutzmaßnahmen in definierte Verfahren zu überführen.

Bei Systemen mit offenen Düsen (Deluge-/Sprühwasserprinzip) sind die Anforderungen an Detektion/Ansteuerung und Fehlansteuerungsvermeidung besonders hoch: Es ist beschrieben, dass zur Vermeidung von Fehlauslösungen eine Zwei-Melder-Abhängigkeit realisierbar ist und ergänzend eine Handauslösung vorgesehen werden sollte; Sprühwasserventilstationen werden als durch Anregersysteme zu öffnende Trennorgane zwischen Wasserversorgung und Düsenrohrnetz beschrieben, und eine Handauslösung ist als Anforderung/Empfehlung verankert. Das erfordert im Betrieb klare Handlungsanweisungen, Schulungen sowie ein abgestimmtes Vorgehen mit Feuerwehr/Interventionsorganisation.

Auch im Normalbetrieb ist organisatorisch zu verankern, dass (a) die Zuverlässigkeit der Brandmeldeanlage und (b) die regelmäßige Überprüfung/Wartung als Voraussetzung für funktionierende Ansteuerungssysteme gelten. So wird in VdS-Publikationen explizit ausgeführt, dass automatische Brandmeldeanlagen den anerkannten Regeln der Technik entsprechen sollen und zur Sicherstellung von Zuverlässigkeit und zur Minimierung von Falschalarmen eine Planung/Errichtung nach einschlägigen Richtlinien und mit anerkannten Komponenten empfohlen wird.

Die Auswahl der Grundart ist im Facility Management eine strategische Entscheidung mit Wirkung auf Sicherheitsniveau, Compliance, Wirtschaftlichkeit und Betriebsstabilität. Sie ist als Ergebnis eines nachvollziehbaren, risikobasierten Entscheidungsprozesses zu dokumentieren, der die bauaufsichtlichen Anforderungen (Regelverweis DIN EN 12845 und Nachweispflicht bei Abweichungen), die betrieblichen Randbedingungen (Temperaturen, Nutzung, Brandlast), die Schnittstellen zur BMA sowie die Lebenszyklusorganisation (Instandhaltung, Prüfungen, Betriebsbuch, Störfall- und Kompensationskonzepte) integriert.

Operativ bedeutet dies: Bereits in der Planungsphase sind die späteren Betreiberpflichten mitzudenken (Prüffähigkeit, Dokumentationsfähigkeit, klare Verantwortlichkeiten), weil baurechtliche Prüfregime und die Versicherungslogik den dauerhaften Nachweis der Wirksamkeit und des bestimmungsgemäßen Zusammenwirkens verlangen. Im Störfall ist ein vorbereitetes Vorgehen erforderlich, das Stillstandszeiten minimiert und temporäre Ersatzmaßnahmen implementiert.
