Schnittstelle zur BMA

Alle für das Objekt geltenden technischen und rechtlichen Vorschriften sind zu dokumentieren. Dazu zählen insbesondere: Bauordnungen (z. B. Musterbauordnung, Landesbauordnung), die DIN VDE 0833-1 und DIN VDE 0833-2 für Gefahrenmeldeanlagen, die Betreiberpflichten nach Muster-Leitungsanlagen-Richtlinie (MLAR) und TRBS/BGR-Strukturen, die jeweils gültigen Technischen Anschlussbedingungen (TAB) der örtlichen Feuerwehren sowie Vorgaben von Versicherern. FM-seitig relevant sind zusätzlich interne Richtlinien oder Normen des Betreibers (z. B. Brandschutzordnungen). Für die Sprinkleranlage müssen projektspezifisch Regelwerke wie DIN EN 12845 (Stationäre Sprinkleranlagen) als anerkannte Regeln der Technik sowie ggf. die VdS-Richtlinien CEA 4001 (Planung und Einbau von Sprinkleranlagen) zugrunde gelegt werden.

Für den Strukturrahmen dieses Standards gilt die DIN 14675-1 „Brandmeldeanlagen – Teil 1: Aufbau und Betrieb“. Sie definiert die Phasen (Konzept, Planung, Montage, Inbetriebsetzung, Abnahme, Betrieb, Instandhaltung, Änderung/Erweiterung) und die Betreiberverantwortlichkeiten einer BMA. Die Vorgaben dieser Norm (einschließlich der dort referenzierten Normen und VDE-Vorschriften) bilden die Basis der gesamten Konzept-, Planungs- und Prüfprozesse der Brandmeldeanlage.

Zur Überwachung und Alarmübertragung der Sprinkleranlage sind die einschlägigen Regelwerke zwingend heranzuziehen. Die DIN EN 12845 legt detailliert fest, wie Sprinkleranlagen errichtet, geprüft und überwacht werden müssen. Sie behandelt auch Aspekte der Alarmübertragung. Ergänzend können, je nach Anforderung, die Richtlinien VdS CEA 4001 (insbesondere für Alarmierung und Betriebsüberwachung) herangezogen werden. Weitere anerkannte Regelwerke (z. B. NFPA oder FM Global) können projektspezifisch vereinbart werden. Welcher Ausgabestand von DIN EN 12845 bzw. VdS CEA 4001 oder anderer Regelwerke gilt, muss dokumentiert werden. Insbesondere weist VdS darauf hin, dass die Sprinklerrichtlinien regelmäßig (alle drei Jahre) aktualisiert werden; neue Versionen sind für ab 01.07.2024 beauftragte Anlagen verpflichtend anzuwenden.

Alle zitierten Normen und Regeln sollten mit ihrer gültigen Version genannt werden (z. B. Ausgabejahr von DIN 14675-1, DIN EN 12845, VdS CEA 4001). Dokumentiert werden muss, welche Ausgabe projektspezifisch verbindlich ist. Da Regelwerke wie VdS CEA 4001 regelmäßig aktualisiert werden, empfiehlt es sich, die jeweils gültigen Versionen festzuhalten.

Lokale TAB regeln häufig, dass nur Feueralarme an die zuständige Leitstelle übermittelt werden dürfen und Störungen/Abschaltungen nicht extern (bzw. nur intern) zu melden sind. Dieses Erfordernis ist im Konzept und der Übertragungsplanung ausdrücklich zu berücksichtigen.

• Sprinkleralarm / Wasserflussalarm: Auslösung einer Sprinklergruppe, z. B. durch Öffnen eines Sprinklerkopfs oder Leckagen, wobei ein Durchflussmesser an einer Alarm-Ventilstation einen elektrischen Schaltkontakt schließt. Operativ wird dieser Zustand üblicherweise als Feueralarm in der BMA behandelt – er muss sofort Alarmprozesse auslösen. Im Rahmen der Schnittstelle wird jedes Öffnen eines Sprinklersignals an die BMZ als Meldergruppe „Sprinkler­gruppe X ausgelöst“ übergeben. Der Auslösezeitpunkt und die betroffene Zone werden in der Anzeige und im Ereignisspeicher der BMZ protokolliert.

• Störung Sprinkleranlage: Jeder technische Fehler- oder Fehlfunktionzustand der Sprinkleranlage, der die Einsatzbereitschaft beeinflussen kann (z. B. Abweichung vom Sollzustand eines Ventils, Druckverlust, Pumpenausfall, fehlende Spannungsversorgung, Überwachungsausfälle). Eine Störmeldung wird in der BMA als Anlagenstörung klassifiziert (meist mit niedrigerer Priorität als Feueralarm). Operativ wird eine Störmeldung durch Ticketstellung oder Eskalation behandelt; ggf. sind Servicekräfte oder die ständig besetzte Stelle zu informieren.

• Abschaltung: Bewusstes Außerschalten von Teilen der Sprinkleranlage (z. B. zu Wartungszwecken oder im Fehlerfall). Abschaltungen werden ebenfalls an die BMA gemeldet (als eigene Meldeklasse). Sie erfordern schriftliche Freigabe sowie definierte Kompensationsmaßnahmen, etwa Brandwache oder provisorische Löschkonzepte.

• BMA / BMZ: Die Brandmeldeanlage (BMA) besteht aus der Brandmeldezentrale (BMZ) und allen zugehörigen Komponenten. Die BMZ empfängt und wertet Signale verschiedener Anlagenteile aus, zeigt Alarm- und Störmeldungen an und protokolliert sie im Ereignisspeicher. Im Kontext Sprinkler/BMA ist die BMZ das Zielsystem, in dem „Sprinkleralarm“ als Feueralarm und „Sprinklerstörung“ als Fehlermeldung ausgewertet wird. Eine BMZ muss pro Meldergruppe oder Sprinklergruppe separate Eingänge vorsehen; jede Gruppe wird mit einer eindeutigen Beschriftung angezeigt (z. B. „Meldergruppe 1, Sprinklergruppe 1, Bereich: Halle“).

• ÜE / AÜE (Übertragungseinrichtung/Alarmübertragung): Kommunikationsverbindung von der BMZ zur Leitstelle. Typischerweise fungiert ein Wähl- oder Übertragungsgerät (z. B. Telefonwählgerät, IP-Gateway) als ÜE. Übertragen werden je nach Vorgabe Feueralarme an die Feuerwehreinsatzzentrale und – sofern eingerichtet – Störmeldungen an eine ständig besetzte Stelle. Die ÜE ist nach TAB so zu konfigurieren, dass sie Feueralarme unmittelbar überträgt, Störmeldungen aber gegebenenfalls unterdrückt oder andersweitig leitet.

• Ständig besetzte Stelle: Eine 24/7-Bereitschaftsstelle (z. B. Wachschutz, zentrale Leitstelle), die Gefahren- und Störmeldungen empfängt. Ist keine permanente Empfangsstelle für die BMA am Objekt selbst vorhanden, fordert die DIN VDE 0833-1 die automatische Weiterleitung von Brandalarmen an eine ständig besetzte, eingewiesene Stelle. Diese Stelle übernimmt die unmittelbare Alarmannahme und Einleitung von Sofortmaßnahmen, falls vor Ort kein Personal verfügbar ist.

Gemäß DIN 14675-1 ist das Projekt in aufeinanderfolgende Phasen zu unterteilen: Konzept/Strategie, Planung/Projektierung, Montage/Installation, Inbetriebsetzung, Abnahme, Betrieb, Instandhaltung sowie Änderung/Erweiterung. Für jede Phase sind Verantwortlichkeiten (Auftraggeber, Betreiber/FM, Planer, Errichter, Konzessionär, Feuerwehr) zu definieren. Beispielsweise erstellen Planer das Konzept (Konzeptphase) und erarbeiten Detailplanung (Planungsphase), die Errichter führen Installation und Inbetriebsetzung durch, während der Betreiber oder sein FM die Freigaben erteilt und den Betrieb sicherstellt. Dieses Phasenmodell ermöglicht eine systematische Übergabe der Zuständigkeiten von der Planung bis zur laufenden Betriebsführung und späteren Änderungen.

Eine RACI-Matrix ordnet für wesentliche Aufgaben die jeweiligen Rollen zu (A=Accountable/verantwortlich, R=Responsible/ausführend, C=Consulted/zu konsultieren).

• Meldekonzept freigeben: A = Betreiber/FM, R = Errichter Sprinkler, R = Errichter BMA, C = Konzessionär, C = Feuerwehr.

• Schnittstellenplan/Adressierung erstellen: C = Betreiber, R = Sprinklererrichter, R = BMA-Errichter, C = Konzessionär, C = Feuerwehr.

• Inbetriebsetzungstest Meldungen: A = Betreiber, R = Sprinklererrichter, R = BMA-Errichter, C = Konzessionär, C = Feuerwehr.

• Betrieb/Alarmorganisation: R = Betreiber/FM, C = Sprinklererrichter, C = BMA-Errichter, C = Feuerwehr.

• Abschaltungen genehmigen & Kompensation: A/R = Betreiber/FM, C = Sprinklererrichter, C = BMA-Errichter, C = Feuerwehr.

Diese Verteilung ist beispielhaft; im konkreten Projekt sind die genauen Zuständigkeiten festzulegen. Sie verdeutlicht jedoch, dass der Betreiber letztlich (A) für Genehmigungen und Konzeption verantwortlich ist, Errichter die technische Umsetzung (R) leisten und Feuerwehr/Konzessionär beratend (C) eingebunden werden.

Alle Fachfirmen müssen die jeweils geltenden Qualifikationsvorgaben erfüllen. BMA-Errichter sollten nach DIN 14675 zertifiziert sein, Sprinkler-Errichter nach DIN EN 12845/VdS zertifiziert. Betreiber und FM müssen sicherstellen, dass eingewiesene Personen (Brandschutzbeauftragte, FM-Leitung) mit dem System vertraut sind. Nachweise über Qualifikation, Unterweisungen und eine definierte Rufbereitschaft (s. oben: ständig besetzte Stelle) sind zu führen.

Dieses Kapitel ist das „Herzstück“ des Standards. Es definiert, wie Meldungen aus der Sprinkleranlage in der BMA zu bewerten und weiterzuleiten sind und wie das Facility Management darauf reagiert. In TABs wird teilweise ausdrücklich gefordert, dass für automatische Löschanlagen (wie Sprinkler) ein derartiges Konzept vorliegt.

• Alarm (Feuer): Ausgelöster Sprinkler/Wasserfluss. Höchste Priorität, direkte Alarmweiterleitung.

• Störung (Anlage): Technische Fehlfunktion (Ventilstellung, Druckabweichung, Energieausfall, etc.). Niedrigere Priorität, interne Bearbeitung.

• Abschaltung: Geplante oder ungeplante Außerbetriebnahme von Sprinklerteilen. Wird ebenfalls besonders gekennzeichnet.

Die Schutzziele leiten sich aus dem übergeordneten Brandschutzkonzept bzw. Versicherungsauflagen ab. Üblich ist die Unterscheidung in Personenschutz (Zeit, bis Personen sicher evakuiert sind) und Sachschutz (Verfügbarkeitsziele, Schadensminderung). Je nach Schutzziel werden Prioritäten und Reaktionszeiten festgelegt. Für Sprinkler besteht oft die Anforderung, Fire Department Within 10 Minutes einsatzbereit zu sein (oft gesetzlich verankert), weshalb im Alarmkonzept schnelle Alarmübertragung gefordert wird. Auch Verfügbarkeitsziele der Sprinkleranlage selbst (z. B. maximal tolerierbare Ausfallzeiten von Pumpen) beeinflussen die Reaktionsanforderungen des FM.

Es müssen einheitliche Meldeklassen definiert werden, um die Priorisierung in der BMZ anzugeben.

Diese Einteilung orientiert sich an DIN VDE 0833 (z. B. H1 für Feuer, H3 für Störung) und an lokalen TAB. Lokale TAB erlauben häufig nur die externe Übertragung von Feueralarmen an die Leitstelle, während Stör- und Abschaltmeldungen nur intern gemeldet werden dürfen. Fremdanlagenmeldungen (z. B. aus anderen Systemen) sind gemäß TAB abzugrenzen. Die Priorisierung in der BMZ-Anzeige (Alarmmeldungen oben, Störmeldungen darunter) muss klar definiert sein.

• Alarmempfänger: Meldungen gehen an die dauerhaft besetzte Stelle (24/7-Dienst) oder eine definierte Rufbereitschaft des Betreibers. Diese Stelle nimmt den Alarm an und löst ggf. interne Prozesse aus.

• Entscheidungsträger: Die verantwortliche Person vor Ort (z. B. Brandschutzbeauftragter, Schichtleiter, FM-Manager) entscheidet über weitere Maßnahmen. Bei Feueralarm ist in der Regel die Feuerwehr unverzüglich zu alarmieren, bei internen Störungen eine Fachfirma zu beauftragen.

• Sofortmaßnahmen: Unverzüglich sind Lageerkundung (Feststellung Ort und Ausmaß), Führungsweg für die Feuerwehr vorzubereiten (z. B. Freischaltung Feuerwehrlaufkarte), und die Sprinklerzentrale auf korrekten Betriebszustand zu prüfen. Alle Aktionen sind nach Durchführungsrichtlinien für Brandfallsteuerungen durchzuführen (z. B. Türen öffnen, Lüftungen steuern). Der Ablauf ist in einer Betriebsanweisung „Sprinkleralarm“ festgehalten.

Es ist festzulegen, welche Aktionen im Brandfall durch die BMA oder Sprinkleranlage ausgelöst werden (Melde- und Wirkmatrix). Beispielsweise kann ein Sprinkleralarm folgende Wirkungen auslösen: automatische Entriegelung von Brandfall-Türen, Aktivierung von Rauch-/Wärmeabzugsanlagen, Alarmierung von Personen (Sirenen), oder die Ansteuerung einer Feuerwehrlaufkarte. Die erlaubten Brandfallsteuerungen müssen mit der Gesamt-Brandfallsteuerung abgestimmt sein. Mindestens ist sicherzustellen, dass jede Sprinkleralarmmeldung an der richtigen Stelle angezeigt wird und zu den definierten Interventionen führt. Nach DIN 14675 müssen Ansteuerungen zu Löschanlagen überprüft werden: Bei der Funktionsprüfung ist daher zu dokumentieren, dass die auslösende Sprinklergruppe die korrekte Steuerung (z. B. Ventilabsperrung oder Anzeige) in Betrieb nimmt.

Das Alarmierungskonzept selbst ist als reglementiertes Dokument zu behandeln: Jede Version wird datiert und gegengezeichnet. Freigaben (Operativverantwortlicher/Brandschutzbeauftragter) sind einzutragen. Das Konzept wird in der Betreiber-Dokumentation (Objektakte) hinterlegt und allen relevanten Stellen (Betreiber, ständig besetzte Stelle, Feuerwehr) übergeben. Änderungen am Konzept bedürfen einer erneuten Versionsfassung. Zusätzlich gehören zum Konzept alle zugehörigen Unterlagen (z. B. Alarm- und Störszenarien, Adresse- und Wirkmatrix, Eskalationsplan).

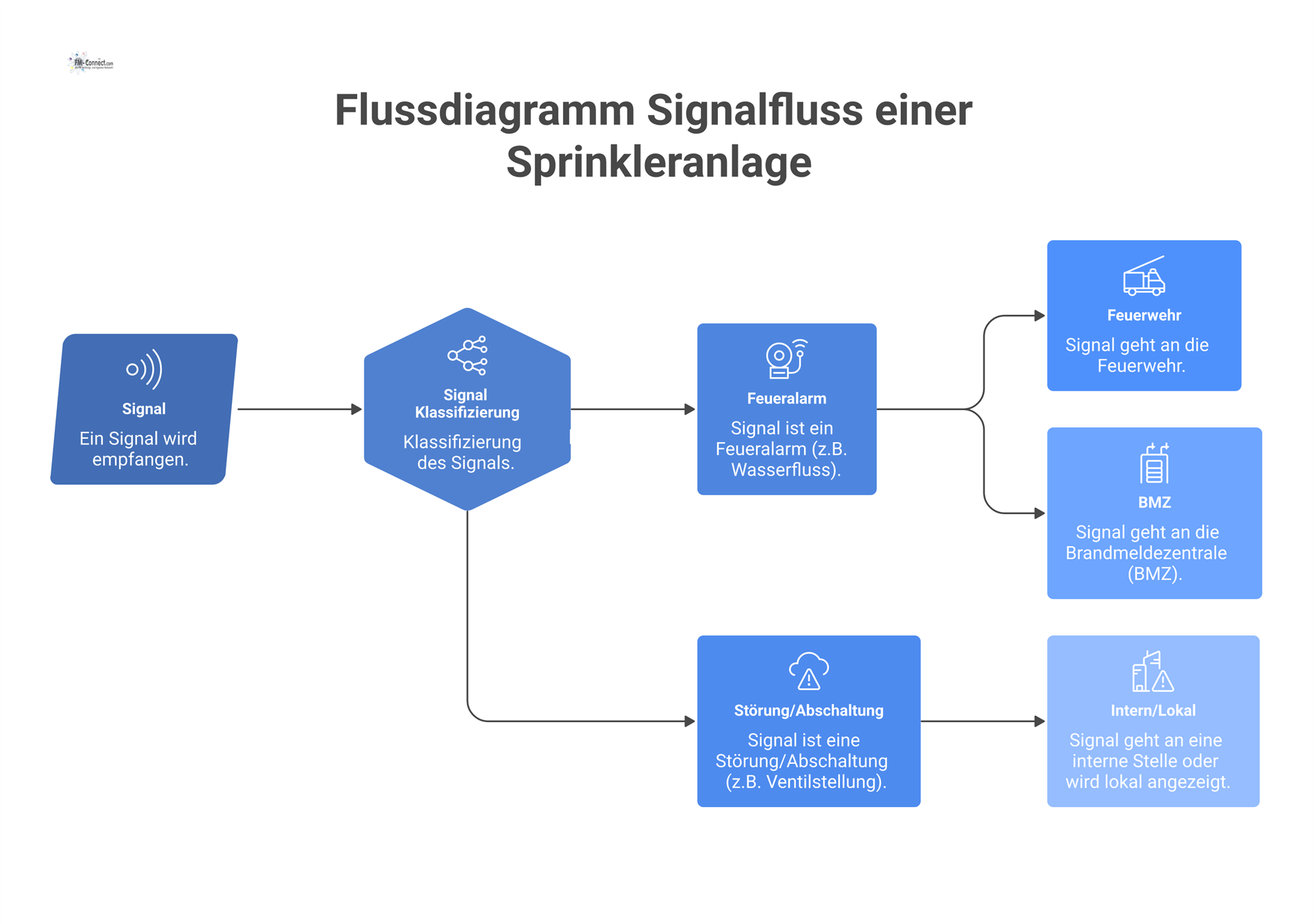

Die Architektur beschreibt den Signalfluss von der Sprinklerüberwachung in die BMA und weiter zu anderen Stellen. Typischerweise gelangt die Alarmmeldung (Wasserfluss) von jeder Sprinkler-Alarmschleife über ein Kontakt-Interface in die BMZ. Jede Alarmlinie der Sprinkleranlage wird dabei auf einen eigenen Meldergruppen-Eingang in der Brandmeldezentrale gelegt. Die BMZ interpretiert ein geschlossenes oder geöffnetes Kontaktsignal entsprechend als Auslösung. Beispielsweise schließt bei Auslösung einer Ventilstation ein Kontakt, was in der BMZ als „Wasserfluss Sprinklergruppe X“ erscheint; die BMZ wertet dies als Feueralarm aus. Die BMZ leitet den Alarm gemäß Konzept (z. B. an Feuerwehr und interne Stellen) weiter.

Die Sprinkleranlage ist Teil der gebäudetechnischen Infrastruktur. Ihr Schnittstellenkonzept muss klar abgrenzen, wer für welche Anlagen zuständig ist. Die Sprinkler-Überwachung wird an die BMA angekoppelt, die wiederum in die Gesamtdokumentation der technischen Anlagen integriert wird. Andere Sicherheitssysteme (z. B. RWA, Löschanlagen mit anderer Regelung) werden als eigenständige Anlagen betrachtet. Für deren Schnittstelle zur BMA gelten ggf. eigene Regelungen und Ansteuerungen; sie müssen im Gesamtsystem berücksichtigt werden, jedoch ist der Sprinklerbereich als eigenständige Komponente zu planen.

Für alle sicherheitsrelevanten Komponenten (Pumpen, Steuerung, Überwachung) ist eine kontinuierliche Stromversorgung sicherzustellen. Für Elektropumpen muss die Stromversorgung jederzeit gewährleistet sein – üblicherweise erfolgt dies durch eine Kombination aus Netzstrom und Notstromaggregate. Sprinklerpumpen müssen die erforderlichen Druck- und Durchflussraten jederzeit bereitstellen. Die Energieversorgung für die Steuer- und Überwachungstechnik der Sprinkleranlage (inklusive Batterie-Puffer für Melder und Zentrale) ist redundant auszuführen. Fällt die Primärversorgung aus, dürfen keine Signale für einen „Netzausfall“ an die Feuerwehr gesendet werden (dies würde einen Fehlalarm auslösen); stattdessen werden solche Ereignisse intern als Störung behandelt.

Alle Verdrahtungen zwischen Sprinkler-Überwachung und BMZ sind nach den Brandschutzvorgaben auszuführen. Dazu gehören Maßnahmen zur Abschottung von Leitungsdurchführungen (Wände, Decken) entsprechend der Feuerwiderstandsklasse der Brandabschnitte sowie elektromagnetischer Schutz. Kabel der BMA/Sprinkler-Schnittstelle sind getrennt von anderen Leitsystemen zu führen (Separation nach VDE 0833) oder zumindest in geschützten Kanälen. Gemäß DIN 14675 sind Brandabschnittsdurchführungen in gleicher Feuerwiderstandsklasse abzudichten. Alle Leitungen sind kennzeichnungspflichtig, damit im Brandfall der Funktionserhalt sichergestellt ist. Dies wird in Checklisten als FM-Prüfpunkt vorgesehen (z. B. ordnungsgemäße Abschottung und Beschriftung aller Sprinkler-BMA-Kabel).

Ein zentraler Projektdokument ist die Meldeliste (Signalplan). Sie enthält für jede Sprinklersignalposition mindestens: eindeutige ID, Ort/Anlage, Sprinklergruppe, Meldeklasse (Alarm/Störung/Abschaltung), Zuordnung zur BMA-Meldergruppe, Anzeigetext (Klartext) auf der BMZ, Quittier- und Rückstelllogik, Weiterleitungsziel (z. B. Feuerwehr, intern), sowie Regel für FM-Ticket (z. B. Reaktionszeit, Eskalationsstufe). Die Meldeliste stellt sicher, dass die Verdrahtung und Funktionstest abschließend gegen Planung geprüft werden kann.

Es ist festzulegen, welche Funktionen der Sprinkleranlage überwacht werden. Neben dem reinen Wasserfluss (Eintritt eines Brandalarmsignals) umfasst dies z. B. die Ventilstellung (Absperrventile müssen offen bleiben), Drucksensoren (Löschnetzdruck, Luftdruck in Druckluftanlagen), Füllstände von Löschwasservorratstanks, Pumpenzustände (Einschaltstrom, Ausfall), Spannungsversorgung, und relevante Umgebungstemperaturen (Gefahr von Frostschäden o. Ä.). Jedes überwachte Element erhält in der Meldeliste eine eigene Kennung. So kann eine Abweichung (z. B. Ventil nicht voll geöffnet) als Störmeldung ausgegeben werden.

Es ist festzulegen, welche Sprinkeralarme wohin übertragen werden. Üblicherweise wird der Sprinkler-Wasserfluss als Feueralarm an die Feuerwehrleitstelle weitergeleitet, sofern dies von der TAB erlaubt ist. Gleichzeitig wird der Alarm intern in der BMZ gespeichert. Für alle Stör- und Abschaltmeldungen der Sprinkleranlage wird festgelegt, ob sie an eine ständig besetzte Stelle (z. B. Wachdienst des Betreibers) weitergeleitet werden oder nur lokal angezeigt werden. In der Praxis werden Störmeldungen typischerweise nicht über die Feuerwehr-ÜE übermittelt, sondern nur intern, um Fehlalarme bei der Feuerwehr zu vermeiden. Falls eine permanente Überwachungsstelle vorhanden ist, können Störungen dorthin geleitet werden.

Die Projektierung der Übertragungswege trennt strikt zwischen Feuerwehr-Übertragung und interner Weiterleitung. Gemäß TAB dürfen nur Feueralarme per ÜE an die Feuerwehr geschickt werden. Stör- und Abschaltmeldungen sind daher an einen internen Alarmweg zu knüpfen oder gar nicht weiterzuleiten. In der Planung wird dies oft durch unterschiedliche Kontakte oder Signalisierungsarten umgesetzt (z. B. Ruhestromkontakte für Störungen). Diese Aufteilung wird im Alarmübertragungskonzept dokumentiert. Wie bereits erwähnt gilt: “Die Feuerwehr nimmt keine Störmeldungen entgegen”.

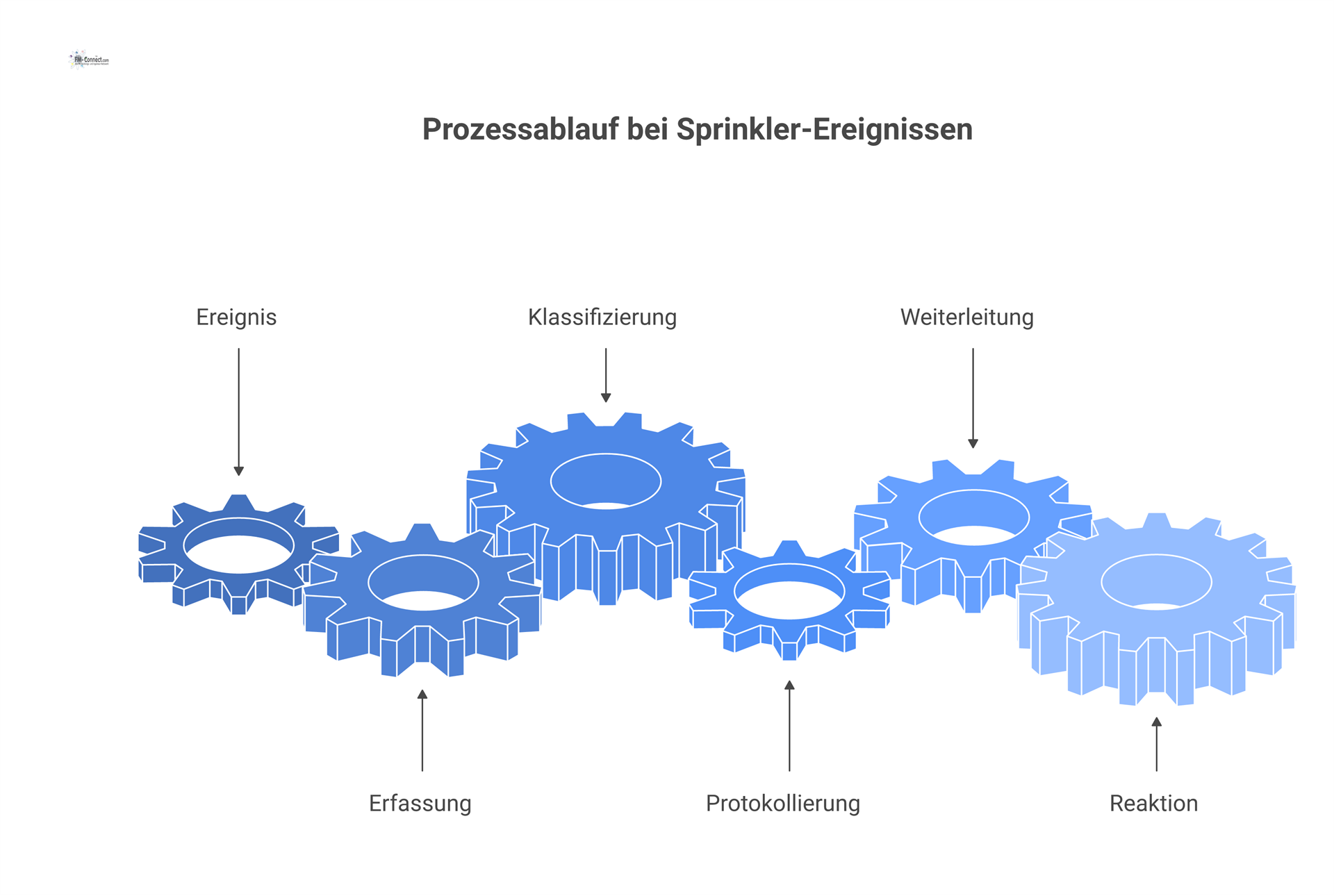

Die Brandmeldezentrale muss alle Sprinklersignale im Ereignisspeicher lückenlos dokumentieren. Mindestens aufzuzeichnen sind Ereigniszeitpunkt, betroffener Bereich/Sprinklergruppe, Meldeebene (Alarm/Störung/Abschaltung) und eine Klartextbeschreibung. Das System muss das vollständige Protokoll speichern und dem Betreiber zugänglich halten (auch Exportfunktionen sind oft vorhanden). Prüfpunkt im FM ist, dass Zeitstempel, Melderkennung und Meldetexte eindeutig erfasst werden. Zusätzlich empfehlen sich FM-Systeme (Tickets, CAFM) zur Verfolgung von Ereignissen und Maßnahmen: Jede Störmeldung sollte im FM-Ticketsystem als Aufgabe angelegt und mit SLA sowie Lösungsnachweis verfolgt werden. Die BMA-Logbucheinträge dienen dabei als Primärnachweis.

Als Mindeststruktur ist eine Meldematrix vorzuhalten, die Sprinklerereignisse den Meldeklassen und Reaktionen zuordnet.

• Sprinkler-Wasserfluss (Alarmventilstation): Ereignis „Wasserfluss in Sprinklergruppe X“, Meldeklasse Alarm (Feuer), Weiterleitung: an Feuerwehr (gemäß TAB) und zusätzlich interne Anzeige. Protokollierung: Zeit, Bereich (Gruppe), Klartext, Bestätigung (Quittierung), Vermerk zur durchgeführten Maßnahme. FM-Reaktion: Sofortige Einleitung des Einsatzplans (z. B. Lageerkundung durch Brandschutzbeauftragten), Feuerwehr einweisen, Sprinklerzentrale überprüfen.

• Absperrventil nicht in Sollstellung: Ereignis „Ventil Z geschlossen/Partially closed“, Meldeklasse Störung (Anlage), Weiterleitung: intern an ständig besetzte Stelle. Protokollierung: Zeit, Ventil-ID, Zustand, Dauer bis Behebung. FM-Reaktion: Einschätzung der Gefährdung, Errichter benachrichtigen, Reparatur veranlassen.

• Wasserversorgung niedrig/Überdruck: Ereignis „Druck/Stand unter Sollwert“, Meldeklasse Störung (Anlage), Weiterleitung: intern. Protokollierung: Zeit, Messwert, Tendenz. FM-Reaktion: Ursachenforschung (z. B. Leck, Ausfall Füllung), ggf. Brandschutzaufsicht informieren.

• Stromversorgung Sprinklerüberwachung: Ereignis „Netzausfall/Batteriealarm“, Meldeklasse Störung (Anlage), Weiterleitung: intern. Protokollierung: Zeit, Quelle (Netz/Batterie), geschätzte Restlaufzeit. FM-Reaktion: Elektrik/Energiemanagement anfordern, Notstrom prüfen.

• Geplante Wartungsabschaltung: Ereignis „Wartungsabschaltung Sprinkler X“, Meldeklasse Abschaltung, Weiterleitung: intern (mit dokumentierter Freigabe). Protokollierung: Zeitraum, Freigabeberechtigte, vereinbarte Kompensationsmaßnahmen. FM-Reaktion: Aktivierung von Brandwache/Interimsmaßnahmen.

(Hinweis: Diese Beispiele sind als Strukturhilfe zu verstehen; konkrete Inhalte richten sich nach Objektgröße, Risiko, TAB und Planungsentwürfen.)

Die Anschlussverdrahtung der Sprinkler-Signale ist nach Schaltplan auszulegen. Üblicherweise werden Steckklemmen oder Modulklemmen in der BMZ oder in einem separaten Übergabefeld verwendet. Für Störmeldungen gilt oft das Ruhestromprinzip (Kontakt geschlossen im Normalzustand, öffnet sich bei Störung), um Ausfall durch Leitungsunterbrechung als Störung detektierbar zu machen. Alle Leitungen müssen überwacht werden (z. B. Endstromschleife, Kurzschlussprüfung) und dürfen nur an den vorgesehenen Klemmen angeschlossen werden. Die Verdrahtung wird nach Plan abgesichert: Jede Sprinklergruppe hat eindeutig markierte Leitungskanäle und Klemmen.

Die Anschlussverdrahtung der Sprinkler-Signale ist nach Schaltplan auszulegen. Üblicherweise werden Steckklemmen oder Modulklemmen in der BMZ oder in einem separaten Übergabefeld verwendet. Für Störmeldungen gilt oft das Ruhestromprinzip (Kontakt geschlossen im Normalzustand, öffnet sich bei Störung), um Ausfall durch Leitungsunterbrechung als Störung detektierbar zu machen. Alle Leitungen müssen überwacht werden (z. B. Endstromschleife, Kurzschlussprüfung) und dürfen nur an den vorgesehenen Klemmen angeschlossen werden. Die Verdrahtung wird nach Plan abgesichert: Jede Sprinklergruppe hat eindeutig markierte Leitungskanäle und Klemmen.

Während der Installation sind die Signalkreise auf Durchgang und Kurzschluss zu prüfen. Vor Inbetriebnahme muss festgestellt werden, dass jede Leitung dem Sollzustand entspricht (z. B. alle Ventile in „offen“-Position induzieren den erwarteten Ruhestrom, alle Pumpen in Bereitschaft ein Signal liefern). Ein Abgleich mit der Meldeliste wird durchgeführt: Jede geplante Meldelinie wird auf das korrekte BMZ-Eingangsgerät getestet. Etwaige Abweichungen sind protokolliert zu beseitigen.

Nach Abschluss der Montage ist ein vollständiges As-built-Paket zu erstellen. Dazu gehören aktualisierte Kabelpläne, Klemmenzuordnungslisten und der finale Signalplan (inkl. tatsächlicher Adressen/IDs). Änderungen gegenüber den Planunterlagen (z. B. Abweichungen in der Gruppenzuordnung) werden dokumentiert und freigegeben. Dieses Paket bildet die Grundlage für die Inbetriebsetzungs- und Abnahmeprüfungen.

Im SAT (Site Acceptance Test) wird nachgewiesen, dass jede definierte Sprinkler-Meldung korrekt in der BMZ ankommt. Jede Alarmauslösung (z. B. Öffnen einer Strömungsarmatur) muss als Brandalarm auf dem BMZ-Anzeigetableau erscheinen und im Ereignisspeicher erfasst werden. Jede Stör- oder Abschaltbedingung wird auf die richtige Störungsanzeige geprüft. Für jedes Signal wird außerdem getestet, ob Quittierung und Rückstellung ordnungsgemäß funktionieren. Die Funktionstests erfolgen in Anwesenheit aller beteiligten Gewerke (Sprinkler- und BMA-Errichter, Betreiber/Brandschutz). Alle Messergebnisse werden im Inbetriebsetzungsprotokoll festgehalten.

Es ist zu überprüfen, dass die definierten Alarmweiterleitungen korrekt funktionieren. Dazu zählt: Der Feueralarm aus der Sprinkleranlage wird nur in dem von der TAB erlaubten Rahmen zur Feuerwehr übermittelt (bei Bedarf gemeinsam mit dem Konzessionär), und ansonsten lokal angezeigt. Stör- und Abschaltmeldungen werden über den internen Weg zur ständig besetzten Stelle weitergeleitet, wenn dies projektiert wurde. Es wird explizit geprüft, dass keine Störmeldungen ungewollt per Fernsprecher an die Feuerwehr übergeben werden (gemäß „Feuerwehr nimmt keine Störmeldung entgegen”). Dies wird durch abschließende Tests der ÜE-Konfiguration verifiziert.

Es wird nachgewiesen, dass alle Sprinklereignisse korrekt im Ereignisspeicher der BMZ protokolliert werden. Hierzu werden Alarme und Störungen simuliert und anschließend das Protokoll ausgelesen: Jeder Eintrag muss Zeitstempel, Meldergruppentext und Meldetyp vollständig enthalten. Auch Protokollierungsfunktionen wie Export oder Berichtserstellung werden überprüft. Das Auslesen des Ereignisspeichers erfolgt idealerweise dokumentiert (z. B. Ausdruck oder Digitalexport). Mängel in der Protokollspeicherung sind zu protokollieren und zu beheben.

Alle durchgeführten Prüfungen, Messergebnisse und Abweichungen werden in einem Inbetriebsetzungsprotokoll dokumentiert. Dieses Protokoll ist ein Pflichtdokument gemäß DIN 14675. Es enthält Angaben zu Messwerten, fehlenden oder abweichenden Befunden sowie Restmängeln. Ebenfalls festgehalten werden hier Übergangsregelungen (z. B. Ersatzmaßnahme bei noch ausstehender Löschwasserschaltung). Das Protokoll wird von den verantwortlichen Errichterfirmen und dem Betreiber gegengezeichnet.

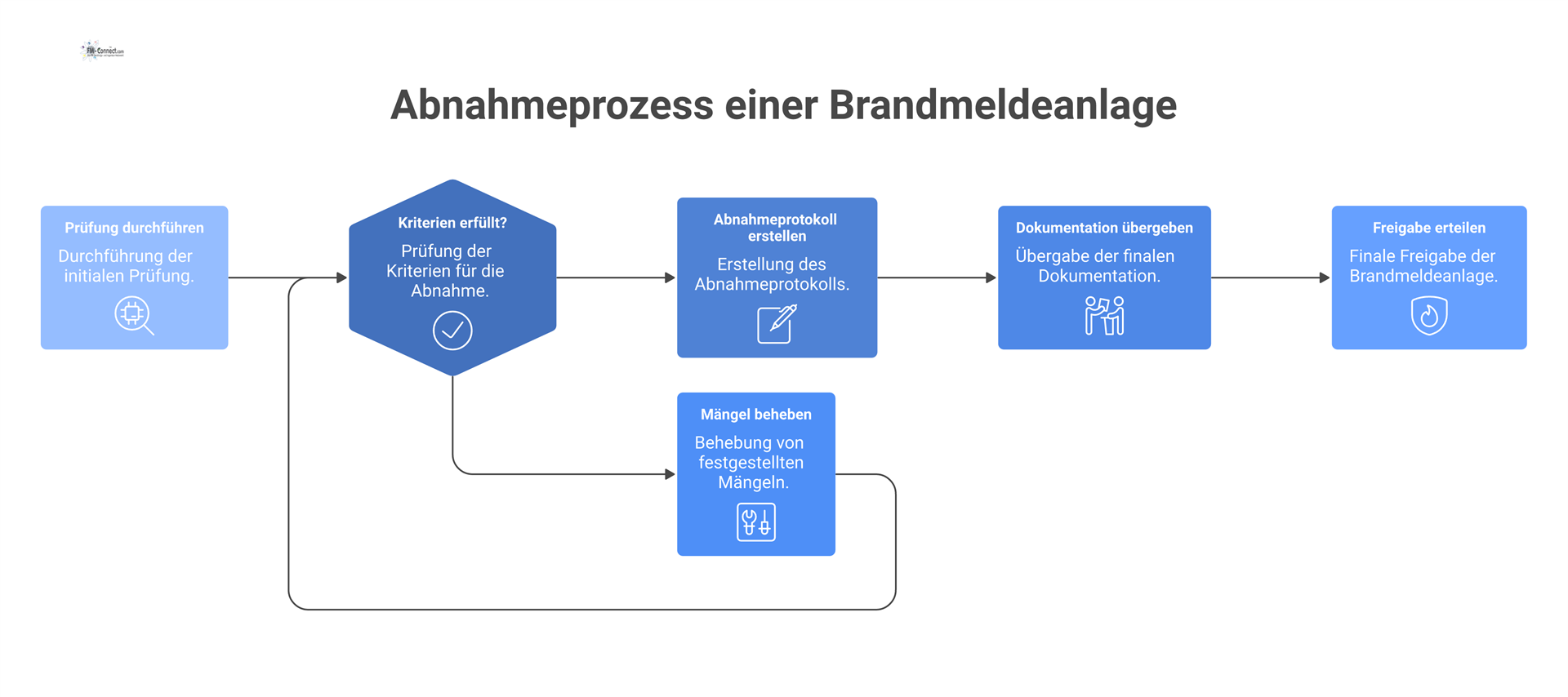

Die Abnahme erfolgt erst nach mängelfreier Inbetriebsetzung. Kriterien sind u. a.: vollständige Übereinstimmung mit dem freigegebenen Alarm- und Schnittstellenkonzept, Einhaltung der TAB-Vorgaben (z. B. zulässige Weiterleitungswege), vollständige Dokumentation (Pläne, Protokolle), sowie erfolgreiche Funktionstests der Übertragung. Erfolgt keine Beanstandung, wird die Anlage abgenommen. Fehlende Abstimmung mit der Feuerwehr oder unvollständige Schlüsseldokumente sind Fehler, die die Abnahme verzögern. Erst nach der Abnahme wird die Aufschaltung zur Feuerwehr-Leitstelle freigegeben.

An der Abnahme sind mindestens der Betreiber/FM (bzw. ein zeichnungs- und weisungsbefugter Vertreter), der Errichter der Sprinkleranlage, der Errichter der BMA, der zuständige Konzessionär/ÜAG (je nach Region) und ein Vertreter der Feuerwehr/Brandschutzdienststelle (bei lokalem Verfahren) beteiligt. Der Errichter hat vorab die vollständige Inbetriebsetzung durchgeführt und das Ergebnis im Inbetriebsetzungsprotokoll festgehalten. Feuerwehr und Konzessionär können stichprobenartig Prüfungen vornehmen. Der Abnahmeprozess endet mit einem Abnahmeprotokoll, das von allen Beteiligten unterschrieben wird.

Das Abnahmeprotokoll enthält alle Prüfbestätigungen sowie aufgetretene Mängel. Nach Beseitigung dieser Mängel wird der Betrieb freigegeben. Der Betreiber erhält im Anschluss alle relevanten Unterlagen: das Brandmelde- und Alarmierungskonzept (inkl. Meldematrix), die validierte Meldeliste, Prüf- und Wartungspläne (inkl. Schnittstellenprüfungen) sowie Nachweise über Schulungen der Beteiligten. Diese Dokumente sind Bestandteil der Betreiberdokumentation.

Im Betrieb ist eine durchgängige Alarmannahme sichergestellt. Ist keine eigene Schaltwache vorhanden, leitet ein Diensttelefon oder Fernmeldegerät alle Brand- und Störmeldungen automatisch an eine ständig besetzte Stelle weiter. Es werden klare Eskalationszeiten festgelegt (z. B. Reaktionszeiten für die Beseitigung von Störungen). Eine Kommunikationskette dokumentiert, wie Meldungen (Feuer/ Störung) intern weitergegeben werden (z. B. FM-Leitstelle → Bereichsleiter → Brandschutzbeauftragter). Alle Abläufe folgen einer betrieblichen Alarm- und Einsatzordnung.

Bei einem Sprinkleralarm (Wasserfluss) werden die standardisierten Abläufe ausgelöst: Zunächst erfolgt eine sofortige Lageerkundung durch die diensthabenden Kräfte vor Ort. Parallel wird die Feuerwehr informiert oder eingewiesen. Alle relevanten Personen (Brandschutzbeauftragter, Objektleiter, ggf. Wachdienst) werden alarmiert. Die Sprinklerzentrale ist zu kontrollieren (korrekte Auslösung, kein Fehlalarm). Der Alarm wird im Einsatzbuch dokumentiert, inklusive Datum/Uhrzeit und Meldegruppe. Nach Einsatzende werden alle Komponenten zurückgesetzt und protokolliert.

Bei einer Sprinklerstörung wird zunächst das Risiko bewertet: Kann die Anlage weiter betriebsbereit bleiben oder ist eine Abschaltung nötig? Anschließend wird der geeignete Service beauftragt (z. B. Sprinkler-Fachfirma). Alle Störungsmeldungen werden über das FM-Ticketsystem nachverfolgt. Dabei gelten festgelegte Prioritäten (z. B. Ventilfehler vor Füllstandwarnung). Die Störungsmeldung wird so lange offen gehalten, bis eine Wiederherstellung bestätigt ist (inkl. Testprotokoll). Alle Störungsprozesse werden mit der Sprinkler-Betriebsführung abgestimmt.

Jegliche Abschaltung von Sprinklerteilen erfordert eine vorherige Genehmigung des Betreibers. Vor der Abschaltung sind Kompensationsmaßnahmen zu planen (z. B. temporäre Brandwache, Ersatzlöschmittel). Die Abschaltung darf nur innerhalb eines definierten Zeitrahmens erfolgen und muss schriftlich dokumentiert werden (inkl. Freigabe). Nach Abschluss der Arbeiten wird die Anlage in der umgekehrten Reihenfolge wieder in Betrieb genommen und der Normalbetrieb im Logbuch vermerkt.

Als primärer Nachweis dient der BMA-Ereignisspeicher: Alle Meldungen mit Zeit/Ort/Meldeart sind dort dokumentiert. Zusätzlich wird ein FM-Ticketsystem genutzt, um Maßnahmen, Bearbeitungszeit, SLA-Verstöße und Lessons-Learned festzuhalten. So entsteht ein Audit-Trail aus BMA-Protokoll und FM-Dokumentation. Regelmäßige Berichte (z. B. Monatsberichte zu Störfällen und Alarmeinsätzen) runden das Reporting ab. Hintergrundspeicher und Ereignisspeicher werden regelmäßig auf ungewöhnliche Einträge geprüft.

Ein betriebliches Verbesserungspotenzial liegt in der automatischen Weiterleitung von Störmeldungen an eine ständig besetzte Stelle. In den VdS-Richtlinien (CEA 4001) wird diese Maßnahme als Mittel zur Erhöhung der Zuverlässigkeit genannt: Durch automatische Störungsweiterleitung kann auf tägliche manuelle Kontrollen verzichtet werden, da Störungen sofort erkannt und behoben werden können. Dieses Konzept sollte im Betriebskonzept berücksichtigt werden.

Die Instandhaltung unterscheidet Betreiberpflichten von Pflichten des Wartungsunternehmens. Der Betreiber legt einen Prüfplan fest, der auch die Schnittstelle Sprinkler–BMA umfasst. Darin sind regelmäßige Funktionsprüfungen jeder Meldelinie vorgesehen (z. B. wöchentlich oder monatlich je nach Risikoklasse). Dabei wird jede Alarm- und Störmeldung einmal simuliert und auf die korrekte Anzeige/Quittierung geprüft. Ebenfalls dokumentiert werden Rücksetz- und Plausibilitätschecks (bspw. manuelles Betätigen aller Entlüftungsklappen einer belüfteten Sprinklergruppe). Alle Prüfungen werden protokolliert. Der Wartungsplan definiert auch die Fristen für BMA-Inspektion und Sprinklerwartung nach Normen und Herstellervorgaben.

Die technischen Regelwerke geben regelmäßige Prüf-Intervalle vor: In DIN EN 12845 und VdS CEA 4001 sind z. B. wöchentliche Druckproben, monatliche Funktionsprüfungen und jährliche Inspektionen/Begehungen vorgesehen. Diese Mindestintervalle sind als Grundgerüst zu übernehmen. Im Standard werden sie als verpflichtende Basis genannt und je nach Objektgefahr (z. B. hohe Brandlast) angepasst. Die konkreten Intervalle werden schließlich projektspezifisch im Prüfplan festgehalten.

Tritt eine Störung auf, sind sofort Risikominderungsmaßnahmen umzusetzen. Der Betreiber erstellt dafür eine Fehlermanagement-Anweisung: Darin sind festgehalten, welche Stelle wann zu informieren ist, wann Brandwache notwendig wird und wie die Meldung im Betrieb dokumentiert wird. Auch bei Abschaltungen (z. B. für Wartungsarbeiten) ist stets eine Risikoanalyse durchzuführen. Für die Dauer einer Abschaltung ist ein Interimsschutz sicherzustellen (z. B. Temporärsprinkler oder ständige Brandwache). Jede Störungs- oder Abschaltdurchführung ist lückenlos zu dokumentieren.

Eine Störungsbeseitigung gilt erst dann als abgeschlossen, wenn die Beseitigungsmaßnahme erfolgreich getestet wurde. Das bedeutet: Nach Reparatur eines Ventilfehlers muss durch erneute Simulation nachgewiesen werden, dass die ursprüngliche Meldung ordnungsgemäß in der BMZ erscheint und quittiert werden kann. Dieser Retest wird im Protokoll vermerkt. Erst mit diesem “Close-out” wird das Ticket oder die Maßnahme final abgeschlossen.

Geplante Änderungen sind nach ihrer Auswirkungen zu klassifizieren. Leichtere Änderungen (z. B. Anpassung von Klartexten, Parametrierung der BMA) können intern bearbeitet werden, während Änderungen an der Elektrotechnik oder hydraulischen Anlage (z. B. Umbau von Sprinklerkreisen) als größere Änderungen gelten. Jede Kategorie zieht unterschiedliche Prüf- und Genehmigungsverfahren nach sich. Notwendig ist dabei immer eine Risikoabschätzung, ob z. B. das Melde- oder Alarmkonzept betroffen ist.

Ein definierter Änderungsprozess wird eingeführt: Antrag auf Änderung → Risiko- und Kompensationsanalyse → Umsetzung → Funktionstest inkl. Wiederholung aller betroffenen Prüfungen → Aktualisierung der Dokumentation → gegebenenfalls erneute Abnahme. Jede Änderung durchläuft diese Schritte, um zu gewährleisten, dass Schnittstelle und Alarmorganisation nach wie vor funktionieren. Änderungen an der Sprinkleranlage dürfen nicht einseitig erfolgen, sondern bedürfen Abstimmung mit BMA-Errichter und Brandschutzbeauftragtem.

Zur Nachvollziehbarkeit werden alle Versionen der zentralen Dokumente versioniert. Dazu gehören insbesondere die Meldeliste, die Melde-/Wirkmatrix, und alle Pläne. Jede Versionsänderung wird protokolliert. Ein Konfigurationsmanagement sorgt dafür, dass im Feld immer die korrekten Dokumente (z. B. im Wartungsplan) vorliegen. Im Objekt wird zudem ein “Verzeichnis der Änderungen” geführt, damit zurückverfolgt werden kann, wann welche Modifikationen an Sprinkler und BMA vorgenommen wurden.
